MPCNC设备用64毫米直径修剪路由器安装支座

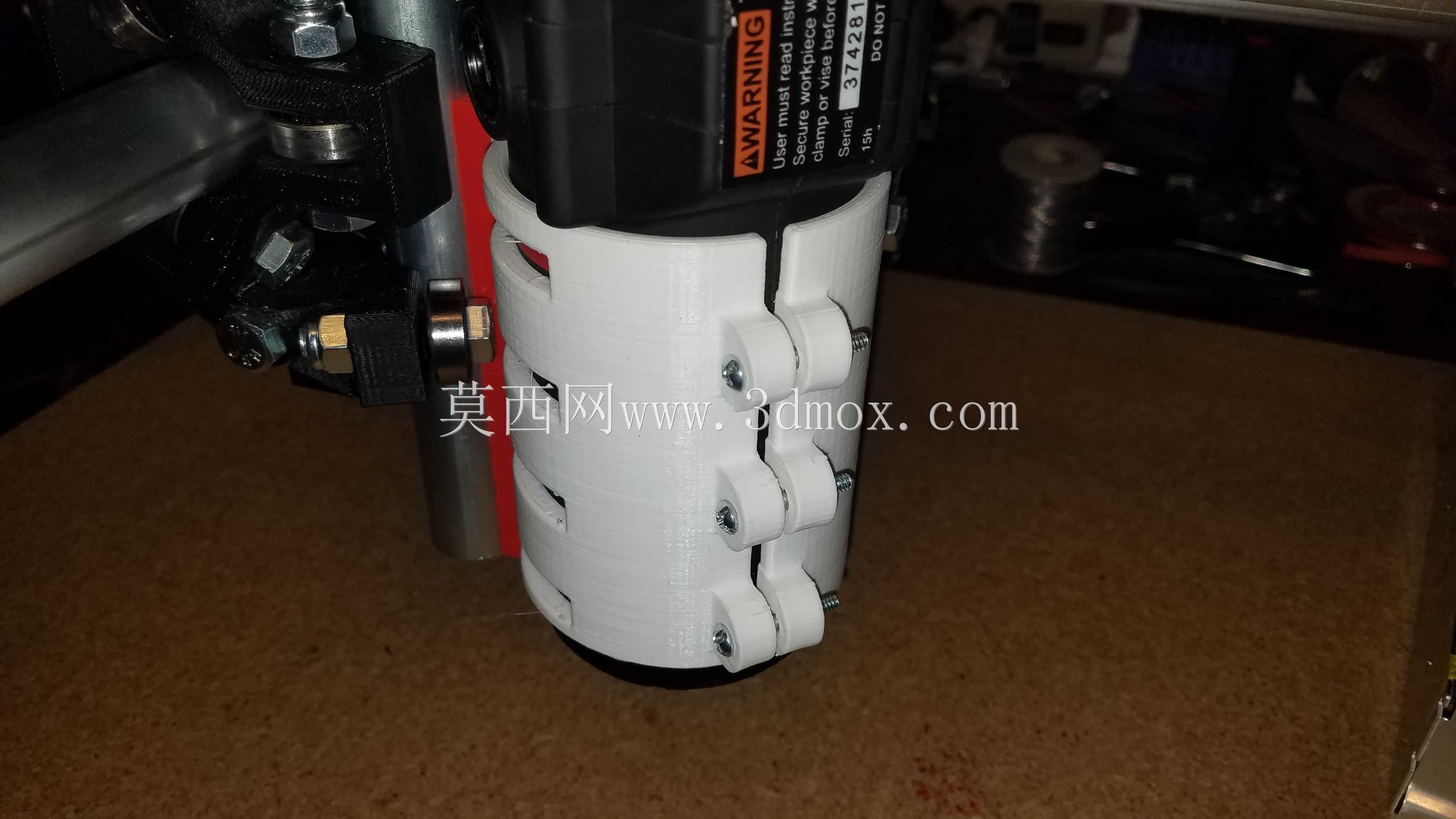

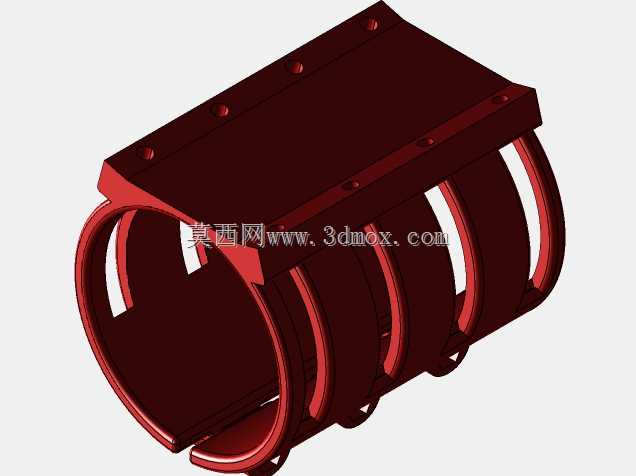

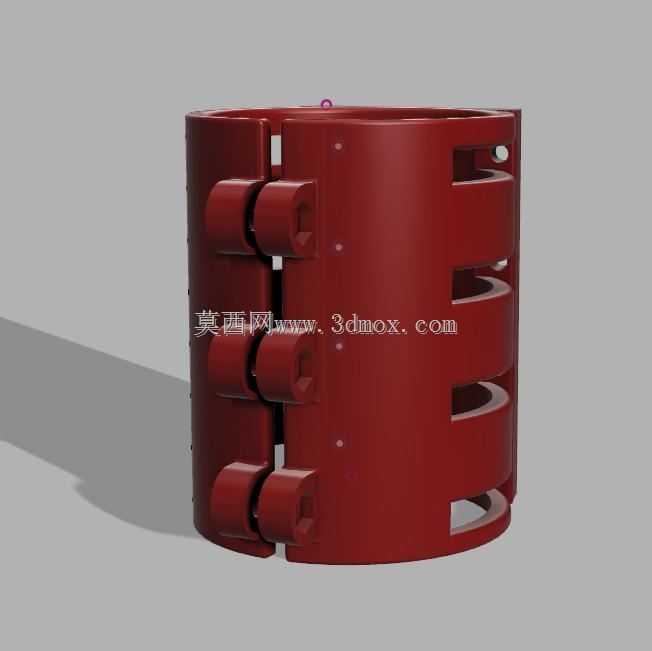

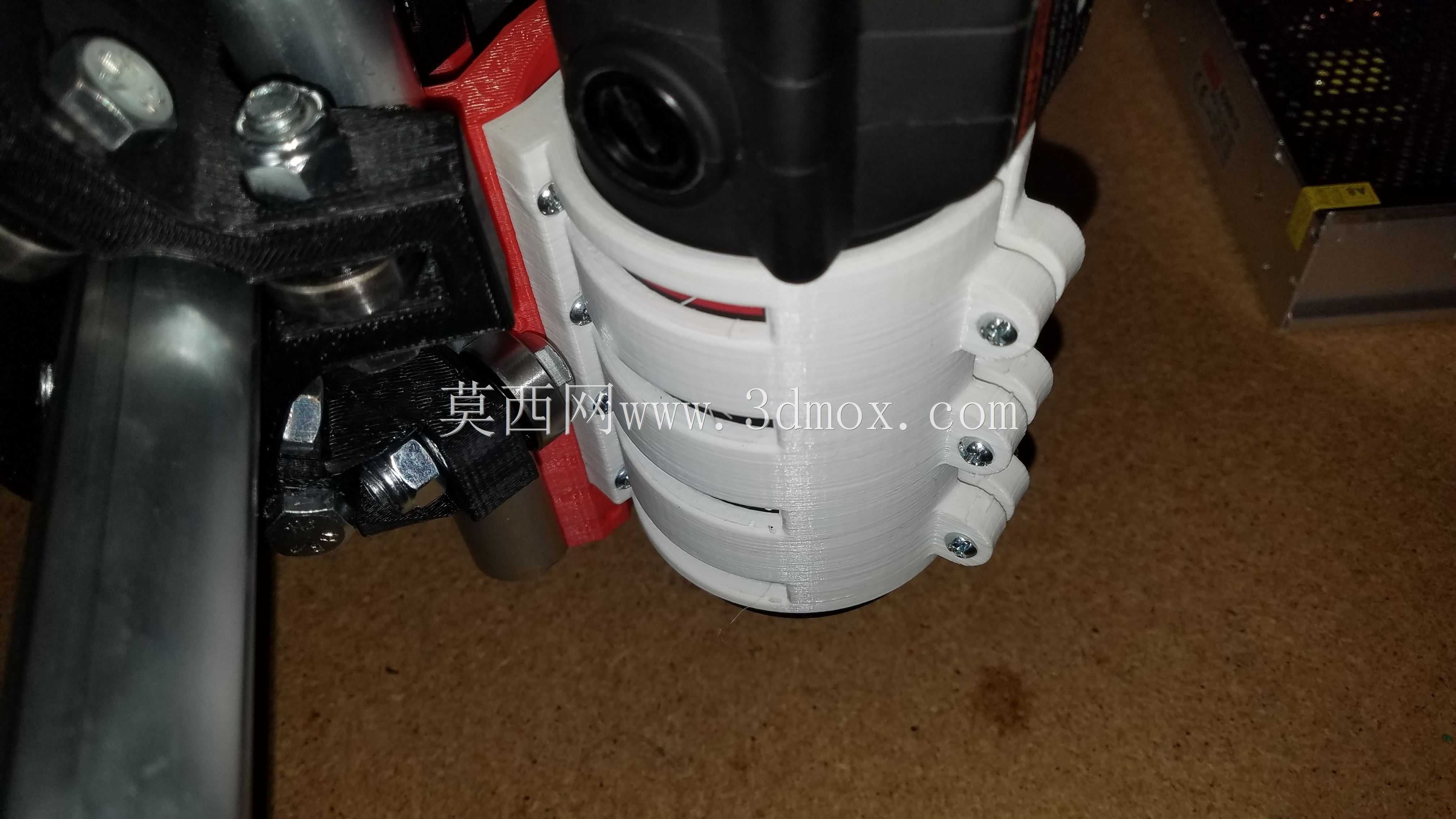

　　在桌面级数控加工设备的改装与搭建场景中，主轴固定结构的适配性一直是影响加工精度与运行稳定性的核心环节，这款适配64mm直径修剪路由器的安装支座，正是针对V1版本MPCNC设备的安装需求开发的专用固定部件。日常DIY搭建MPCNC设备时，很多爱好者会选用市售的手持修剪路由器作为加工主轴，这类主轴成本低、转速范围适配软质材料雕刻与切割需求，但原装手持外壳没有预留适配CNC设备机架的安装接口，直接绑缚或采用通用抱箍固定时，很容易出现同轴度偏差、长期运行松动的问题，轻则导致加工件出现振纹、尺寸超差，重则可能出现主轴偏移撞坏铣刀或加工台面的情况。这款支座采用对开式抱箍结构设计，整体为圆柱套筒形态，沿轴向设置开缝，

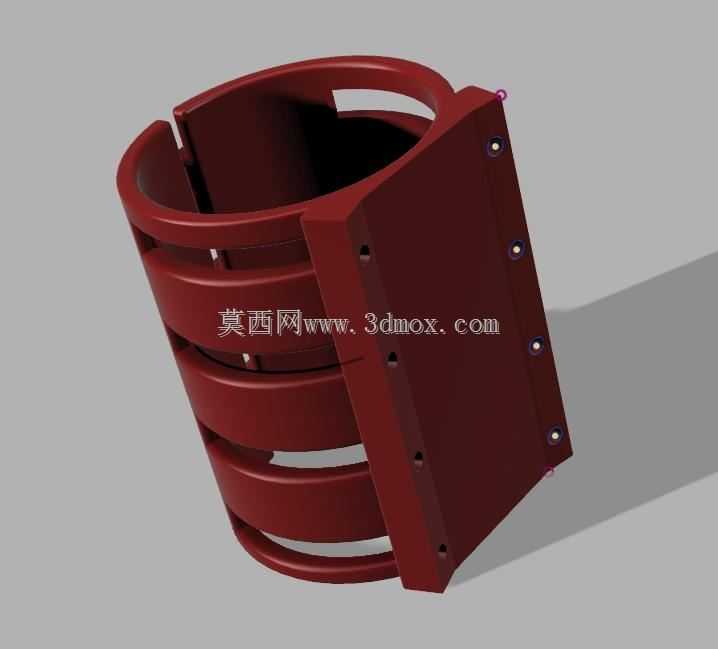

　　依靠两侧的连接结构实现抱紧力的调节，安装时不需要完全拆解主轴或设备机架，只需要将两个半环对齐套在路由器外壳的指定位置，拧紧紧固件即可完成初步固定，相比整体式套筒结构，对主轴外壳的尺寸公差容忍度更高，哪怕不同批次的修剪路由器外壳存在0.1-0.3mm的直径偏差，也能通过抱紧力调节实现牢固固定，不会出现装不进去或抱紧间隙过大的问题。支座外侧设置的多组凸台安装位，是专门匹配MPCNC设备的移动滑块结构设计的，每个凸台上都预制了安装孔位，孔位的中心距与MPCNC滑块的安装孔完全对齐，不需要用户自行测量打孔，安装时直接用配套螺栓将支座凸台与设备滑块连接即可，能保证主轴轴线与工作台面的垂直度控制在合理范围内，减少后续调试的工作量。

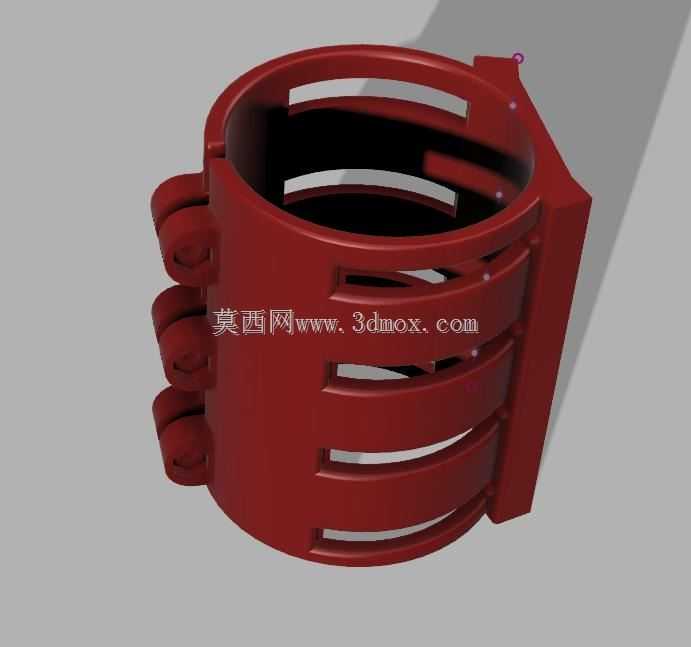

　　考虑到修剪路由器长时间高负载运行时会产生一定热量，支座的套筒部分特意开设了多组环形与条形镂空槽，这些槽位一方面能减轻支座自身的重量，降低移动轴的负载，提升设备运行的响应速度，另一方面能让空气在主轴外壳表面形成流通通道，帮助主轴散热，避免长时间运行时热量堆积导致的扭矩下降或外壳老化问题。支座顶部预留的小挂孔结构，是针对设备收纳与走线设计的，设备闲置时可以通过这个孔位将主轴连带支座挂在机架侧边，避免随意放置磕碰主轴，日常走线时也可以通过这个孔位固定电源线，避免线缆在设备移动过程中与传动结构发生干涉。从安装边界来看，这款支座的抱紧内径严格匹配64mm直径的修剪路由器，安装后整体径向突出尺寸控制在合理范围内，不会与MPCNC的机架型材、

　　传动皮带等部件发生运动干涉，轴向的安装位置可以根据用户的加工行程需求沿主轴外壳上下调整，只要保证铣刀装夹后伸出长度满足加工深度要求即可，调整到位后拧紧紧固件就能锁死位置，不会出现运行中下滑的问题。在实际加工应用中，这款支座适配的主轴可以完成泡沫、PVC、亚克力、软铝等多种材料的雕刻、切割、修边作业，固定后的主轴在高速运行时的振动量明显低于通用抱箍固定方案，加工出来的工件边缘更光滑，尺寸一致性更好，不管是个人DIY爱好者做小型零件加工，还是小型工作室做小批量的文创产品雕刻，都能满足使用需求。设计时还特意考虑了3D打印制作的可行性，整个结构没有大角度的悬空面，不需要额外添加大量支撑结构就能打印成型，打印完成后只需要简单清理孔位的飞边就能直接组装使用，不需要二次机加工，对于自行制作设备配件的爱好者来说非常友好，结构的壁厚经过反复验证，在常用的PLA、PETG等打印材料下，就能提供足够的抱紧强度，不会出现长期使用开裂的问题。
