道奇Ram1500皮卡牌照灯灯座替换结构

　　在皮卡后市场维修与定制改装场景中，牌照灯灯座属于易老化损耗的小尺寸结构件，长期暴露在车轮卷起的泥沙、雨水侵蚀以及高低温交变环境下，原厂塑料灯座容易出现卡扣断裂、安装位松旷、密封失效导致灯泡接触不良的问题，不少Ram1500车主在年检前排查灯光故障时，都会遇到这类小配件采购周期长、副厂件匹配度差的痛点，这套替换结构正是针对这类实装需求开发的适配方案。从实际装车功能来看，该灯座需要同时承担三个核心作用：一是为牌照照明灯泡提供稳定的绝缘安装载体，固定灯泡的插接位置，保证光线投射角度完全覆盖后牌照区域，满足机动车运行安全技术条件中对后牌照照明的照度要求，避免出现照明死角、光线偏移导致的号牌识别困难；二是通过自身的法兰安装结构，

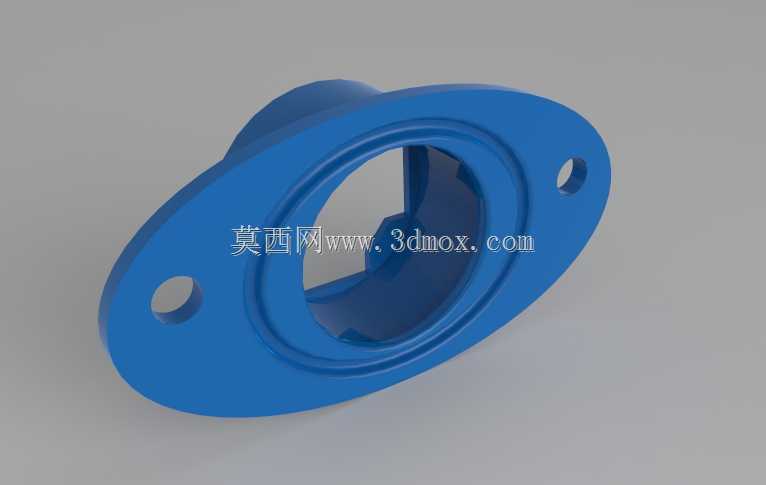

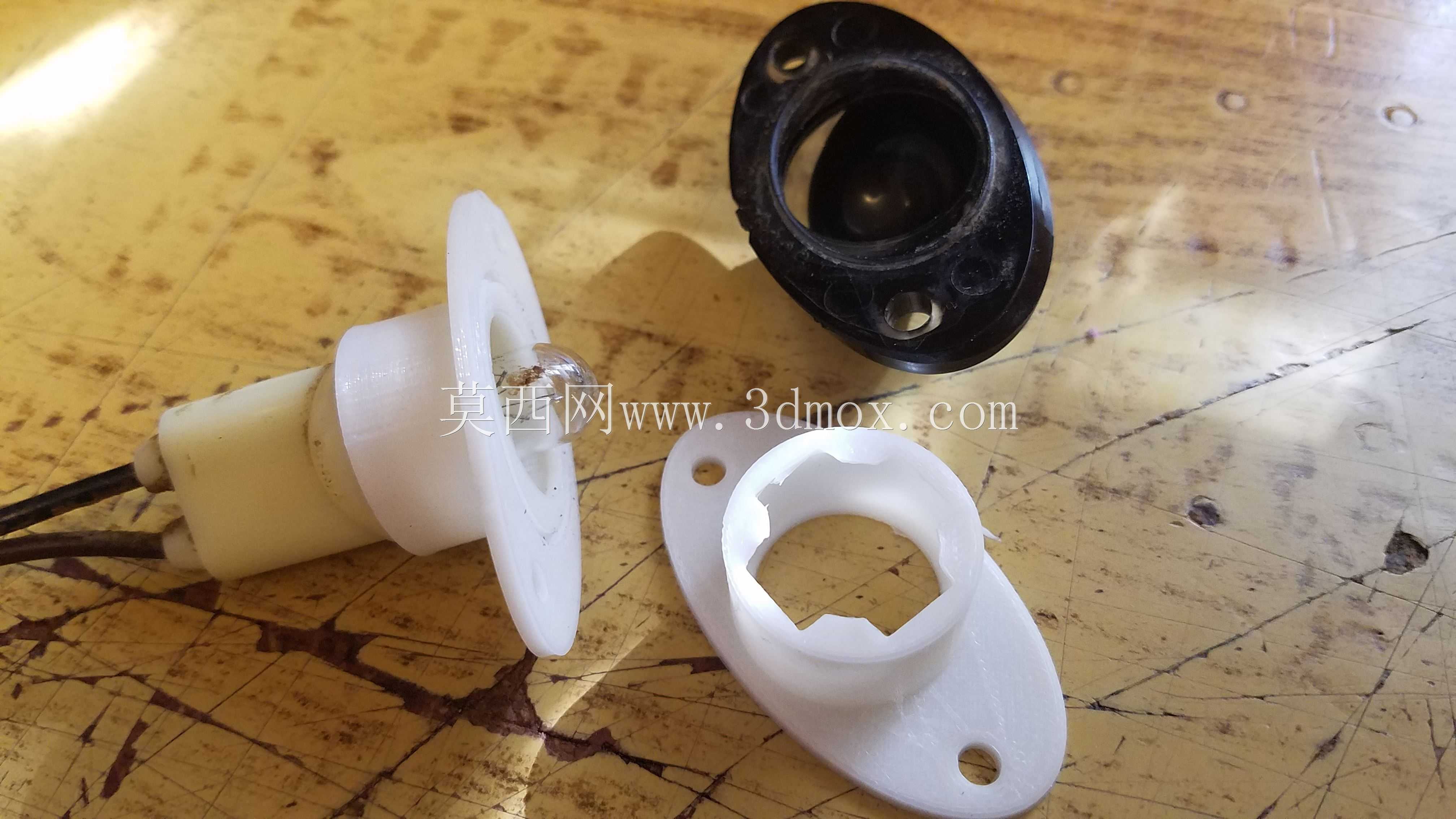

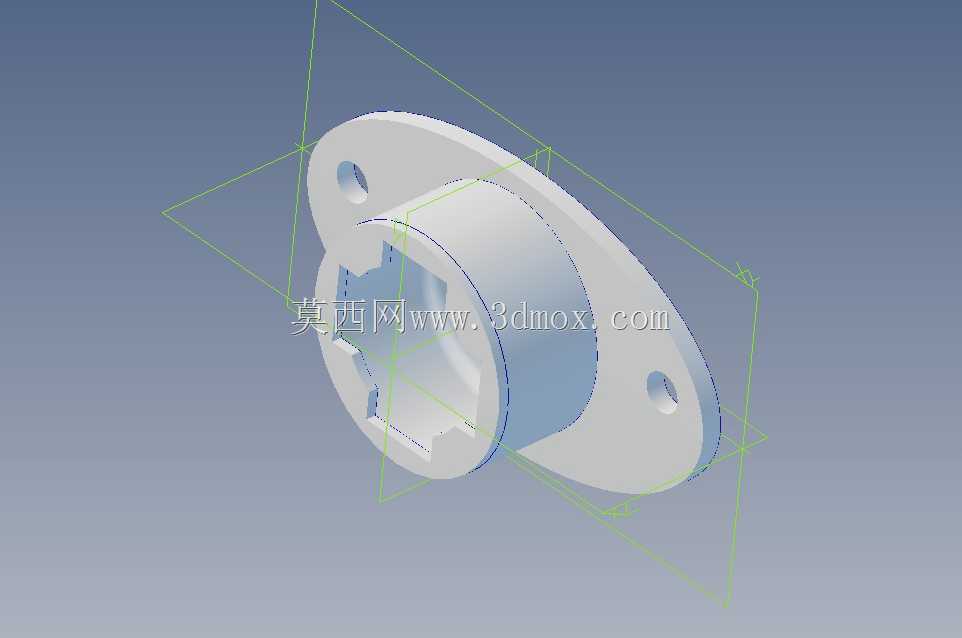

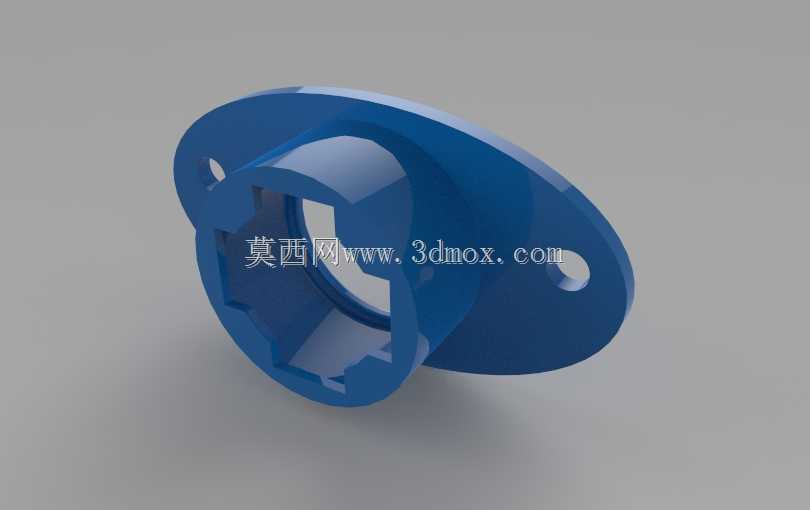

　　与车尾钣金/保险杠上的预留安装孔精准贴合，配合安装耳上的固定孔位实现可靠锁紧，抵消车辆行驶过程中产生的持续振动，防止灯座松脱移位；三是形成基础的隔尘挡水结构，减少泥水、灰尘直接接触灯泡接插端子，降低线路短路、触点氧化的故障概率。设计过程中首先做了实车安装边界的逆向测绘，先提取了原厂灯座的安装孔距、法兰贴合面的弧度、灯泡插接腔的内径尺寸，保证替换件可以直接适配原车的安装位，不需要对车尾钣金或者保险杠做额外的打孔、修磨处理，普通维修人员不需要专用工具就能完成更换操作。结构上拆分了三个功能部分：带法兰盘的白色主体基座是核心承载结构，法兰盘上设计了两个对称的带孔安装耳，安装耳的厚度做了针对性加强，比原厂件的安装耳厚度增加1.2mm，

　　避免长期振动下安装孔位出现开裂；中间的灯泡插接腔做了和灯泡底座匹配的卡位槽，灯泡插入后旋转一定角度就能实现卡紧锁止，不会因为车辆颠簸出现灯泡脱出的问题，腔体内壁做了均匀的减薄筋位，既保证插接时的配合公差，又能避免3D打印过程中出现壁厚不均导致的翘曲变形。黑色的环形压圈是辅助密封与锁紧结构，压圈内侧做了与基座外螺纹匹配的卡位，安装时压圈从钣金背面套入基座后旋转锁紧，就能把灯座牢牢压在安装孔位上，压圈和基座贴合的位置预留了0.8mm的密封件安装槽，可以加装薄橡胶圈进一步提升防水性能。单独的白色卡扣环是灯泡防脱结构，卡在灯泡基座和灯座腔体的间隙位置，避免车辆在重度越野、连续颠簸路面行驶时，灯泡因为振动松脱导致照明失效。尺寸边界上，

　　整套灯座安装完成后，突出车身钣金外表面的高度控制在18mm以内，不会超出后保险杠的外轮廓，避免倒车、挪车时灯座被障碍物刮碰损坏；法兰盘的最大外径为42mm，完全覆盖原车直径35mm的安装孔，不会出现安装后边缘漏缝的问题；两个安装耳的中心孔距为32mm，和原车安装孔位完全对齐，固定孔直径适配M4规格的自攻螺丝或者原厂塑料卡扣，不需要额外更换固定件。针对3D打印的工艺特性，整个结构所有面的拔模斜度都控制在1.5度以上，没有倒扣、封闭空腔这类需要添加大量支撑的结构，打印时不需要做复杂的支撑拆分，使用常规的FDM打印机配合耐候性耗材就能直接制作，打印完成后只需要简单去除毛边就能直接装车使用。实际装车测试中，这套结构可以适配W5W、T10规格的常规牌照灯泡，灯泡安装后的照射角度向下倾斜12度，光线正好均匀覆盖整个后牌照板面，不会出现光线直射后车驾驶员眼睛造成眩目的问题，同时安装后的锁紧力可以承受频率5-200Hz的扫频振动测试，连续振动4小时后没有出现松旷、灯泡移位的问题，完全满足日常公路行驶以及非铺装路面行驶的使用要求。在维修替换场景中，这类小尺寸定制配件不需要开模制作，通过三维建模匹配安装尺寸后直接打印制作，就能解决老款车型配件难找、副厂件匹配度差的问题，相比采购原厂配件可以大幅缩短维修等待周期，同时可以根据实际使用需求调整结构壁厚、加强薄弱位置，使用寿命比易老化的原厂PP材质灯座更长。
