MQ-2可燃气体探测传感模块结构设计

　　在民用燃气泄漏监测、工业可燃气体超限报警、小型无人机机载环境探测、家用消防预警这类场景里，气敏传感单元的结构适配性直接决定整套监测系统的安装效率与检测可靠性，MQ-2类气敏元件的模块化结构设计，核心是解决气敏探头与信号调理电路的集成安装问题，让检测单元可以直接嵌入各类终端设备，不需要额外做探头固定与电路转接的二次结构设计。

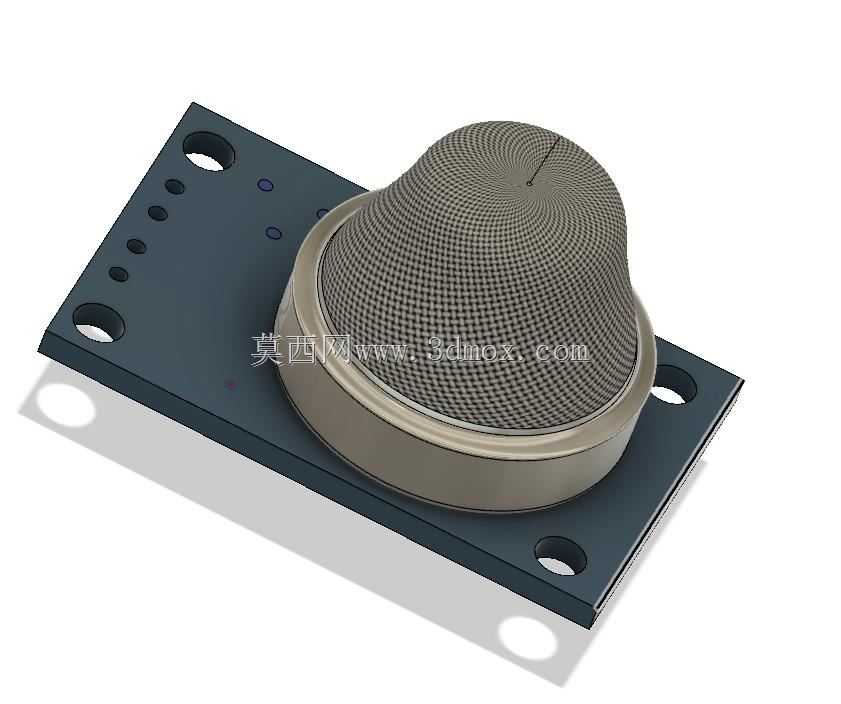

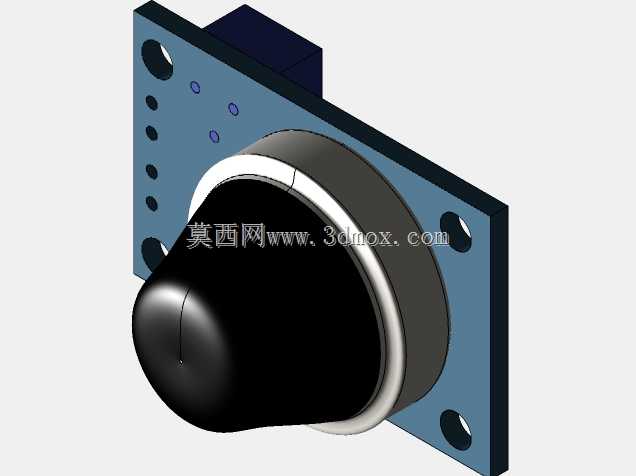

　　从实际使用的需求出发，这类传感模块的设计首先要平衡气敏元件的进气效率与电路部分的防护需求，顶部的金属网罩结构并非简单的防尘遮挡，网孔的开孔率、网面的锥度造型都经过匹配计算：锥状的网罩结构可以在探头周围形成稳定的气体流通空间，避免平面遮挡导致的气体滞留，同时金属材质的网罩可以对内部的二氧化锡气敏芯体形成物理防护，避免安装、运维过程中硬物触碰损坏脆弱的气敏烧结层，网孔的尺寸控制在既可以阻挡大粒径粉尘落入探头内部，又不会阻碍可燃气体分子扩散接触气敏材料的区间，保证检测响应速度不会因为结构遮挡出现明显延迟。

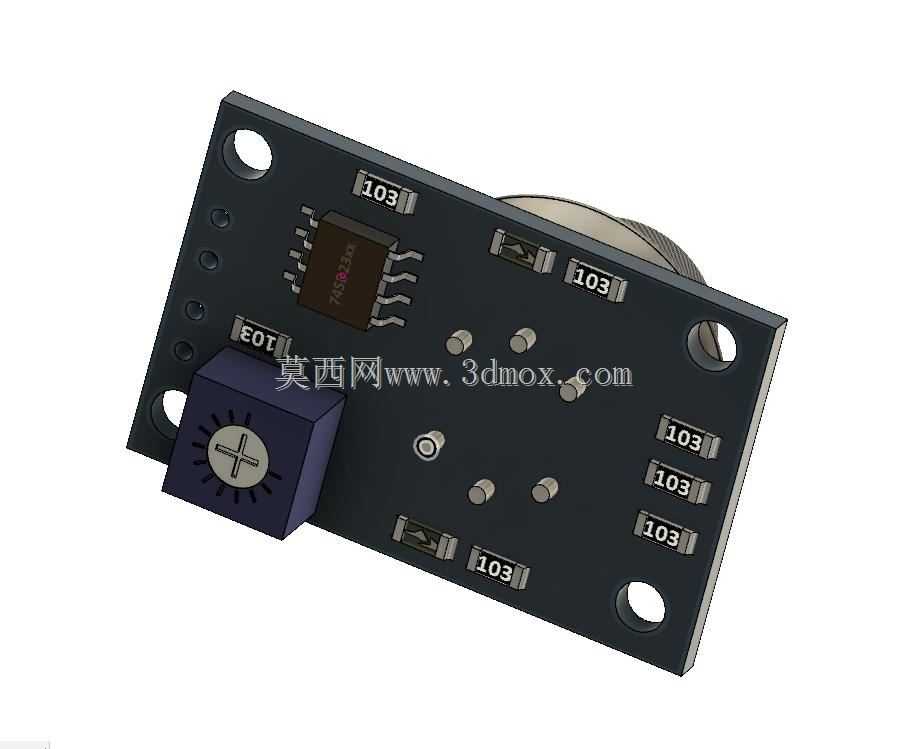

　　模块的底座采用标准PCB载板结构，载板上预留的安装孔位完全匹配通用电子设备的安装孔距规范，四个边角的通孔可以直接通过M2规格的螺丝固定在设备壳体内部的安装柱上，不需要额外设计定制转接支架，载板上除了气敏探头的焊接位，还集成了信号调理所需的分压电阻、电源指示元件、信号输出接插件，所有元件的布局都做了避让设计：气敏探头的加热引脚周边预留了足够的散热间隙，避免加热状态下的高温传导到周边电解元件影响使用寿命，接插件的位置设置在载板的边缘区域，方便设备内部的线束直接插接，不需要弯折走线。

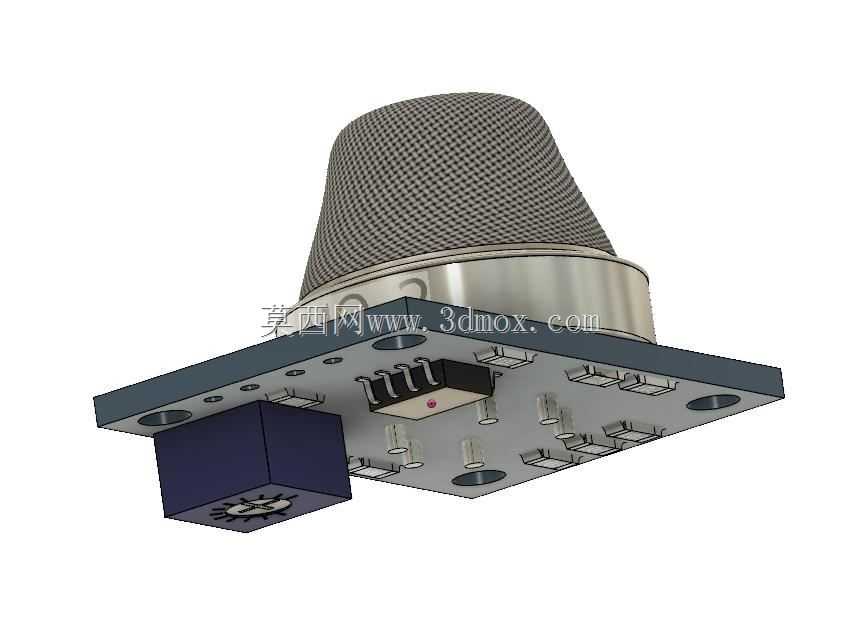

　　探头部分与载板的连接采用引脚直焊的结构，气敏元件的六根引脚按照标准间距穿过载板对应的焊盘，焊接后引脚的焊接点做了圆滑处理，避免虚焊、尖点放电的问题，探头底部的金属基座与载板之间预留了0.5mm左右的间隙，既可以避免加热状态下探头基座的热量直接大面积传导到PCB板材导致板材变形，也可以让气体从探头底部形成微弱的对流，提升检测的响应速度。附带的分接头结构是为了适配多探头组网的检测场景，分接头的引脚定义与主模块完全一致，可以直接扩展连接同规格的气敏探头，扩展多通道检测能力时不需要重新设计电路转接板，直接插接即可完成扩展。

　　在安装边界的设计上，整个模块的整体高度控制在常规电子设备壳体的内部预留空间范围内，顶部网罩的最高点距离载板表面的尺寸经过优化，不会出现安装后网罩顶到设备外壳的问题，载板的长宽尺寸完全兼容通用的传感器安装位规范，可以直接替换同封装的其他类型气敏模块，不需要修改设备的原有安装结构。电路部分的布局将电源输入与信号输出的路径做了分离设计，避免加热回路的电流波动对检测信号输出造成干扰，载板上的固定孔做了金属化包边处理，螺丝固定后可以形成可靠的接地连接，提升模块的抗电磁干扰能力，在工业现场有变频器、电机等强电磁干扰源的场景下也能稳定输出检测信号。

　　从实际选型适配的角度看，这类模块化的气敏传感结构，省去了结构工程师从零设计探头固定罩、电路安装板、接插件位置的工作量，只需要在设备壳体上对应位置预留对应的安装柱与走线空间，就可以快速完成可燃气体检测功能的集成，不管是家用燃气报警器的批量生产，还是工业小型气体检测终端的快速开发，或是无人机机载气体探测吊舱的快速搭建，都可以直接适配使用，结构上的通用化设计大幅降低了终端产品的开发周期，也减少了定制结构件带来的开模成本与装配复杂度。
