MPCNC设备端部止动器安装支架结构

　　在小型数控加工设备的运动限位防护场景中，端部止动部件的安装可靠性直接决定了设备运行的行程边界安全，这款适配MPCNC机型的端部止动器支架，正是针对桌面级数控设备的紧凑安装空间设计的承载结构。日常车间里做小型零件铣削、PCB板雕刻加工时，MPCNC的运动轴走到行程末端如果没有硬限位承载，很容易出现滑块脱轨、传动带跳齿的问题，不少DIY玩家和小型加工坊之前用角码临时弯折做的支架，要么安装孔位不对需要现场扩孔，要么突出的棱边剐蹭运动拖链，用久了螺栓松动还会移位，根本起不到稳定的止动承载作用。这款支架在设计时首先考虑了安装边界的适配性，整体采用弯折成型的一体式结构，垂直段贴靠在设备导轨的端面安装，

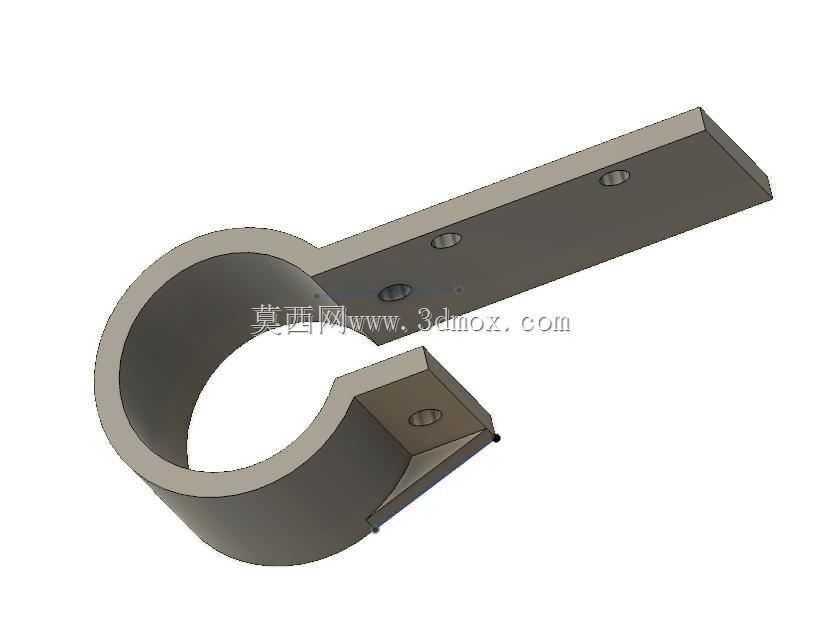

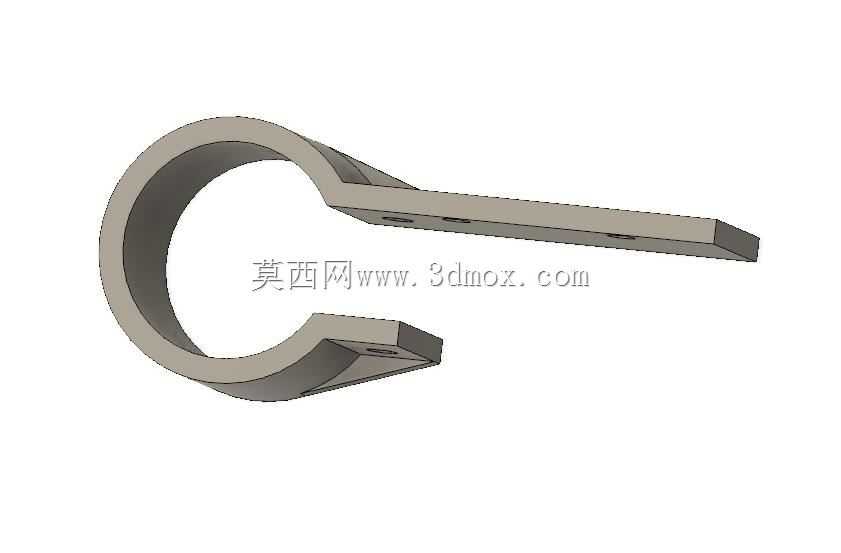

　　预留的M3-20螺栓安装孔位完全匹配MPCNC标配的20系列导轨端面孔距，不需要现场二次加工孔位，安装时直接对准导轨端面上的预装螺纹孔拧入螺栓即可，垂直段的孔位做了沉头处理，螺栓拧入后头部完全埋入支架平面，不会突出表面剐蹭运动的滑块部件。下端的圆弧抱合结构刚好卡在导轨的圆柱导向段外侧，安装时不需要额外做位置校准，靠圆弧面的贴合就能自动找正支架的安装角度，避免人工安装时出现的倾斜偏差，保证后续安装的止动挡块能垂直正对滑块的碰撞面，不会因为支架倾斜导致止动时受力偏载，长期碰撞后出现支架变形的问题。支架上部延伸出的水平弯折段是专门用来安装端部止动挡板的，预留的M3-10螺栓安装孔位对应常规小型聚氨酯止动挡块的安装孔距，

　　挡板安装后刚好正对滑块端面的碰撞位置，能把滑块撞击的冲击力均匀传递到整个支架结构上，再通过支架分散到导轨的整体型材上，不会因为局部受力集中导致导轨端面的螺纹孔滑牙。考虑到MPCNC设备经常用来做PCB电路板的雕刻加工，加工过程中产生的铜屑、焊渣很容易飞溅到导轨旁的电路板接线位置，这款支架在靠近电路板侧特意延伸出了窄边防护结构，安装后刚好挡在电路板焊盘的外侧，加工时飞溅的切屑会被支架挡住，不会落到焊盘位置造成短路或者焊盘脏污，省去了后期频繁清理焊盘的麻烦，也避免了硬质切屑刮伤电路板表面的走线。从结构强度的角度考虑，支架的弯折位置做了小圆弧过渡处理，没有直角弯折的应力集中问题，就算长期承受滑块的反复碰撞，

　　也不会在弯折处出现疲劳断裂的情况，整体的壁厚选择兼顾了轻量化和结构强度，不会给导轨增加额外的负重，也不会因为壁厚太薄导致碰撞后出现弯折变形。安装完成后支架的整体外轮廓完全在导轨的截面边界以内，不会突出到设备的运动行程范围内，不会和拖链、加工头的运动路径产生干涉，不需要额外调整其他部件的安装位置就能直接适配原有设备的装配关系。实际使用中，这类支架除了承载止动挡块之外，也可以作为端部附件的安装基础，比如在支架上加装行程开关触发片、润滑毛毡固定座，都可以利用现有的孔位或者在平面上额外加工小孔实现，不需要更换其他支架结构，适配性比较灵活。针对桌面级设备经常需要拆装调整的使用场景，支架的所有安装孔位都做了轻微的倒角处理，螺栓穿入时不会卡滞，就算多次拆装也不会因为孔边的毛刺导致螺栓拧入困难，垂直安装面的平面度控制在合理范围内，贴靠导轨安装时不会出现缝隙，保证受力时的贴合稳定性，不会因为存在安装间隙导致碰撞时产生异响或者支架窜动。
