汽车发动机分体式连杆总成结构设计

　　做动力总成结构设计快十二年，经手的连杆方案少说有四十多套，眼前这套分体式连杆的结构逻辑，是目前量产自然吸气机型里适配性最广的一类设计。先从实际装机场景说，这类连杆主要匹配1.6L-2.5L排量的直列四缸乘用车汽油机，装在缸体曲轴箱内部，上端通过活塞销连接活塞，下端抱合在曲轴连杆轴颈上，是把活塞往复直线运动转化为曲轴旋转运动的核心传力部件，整套机构的运行可靠性直接决定发动机的大修间隔。

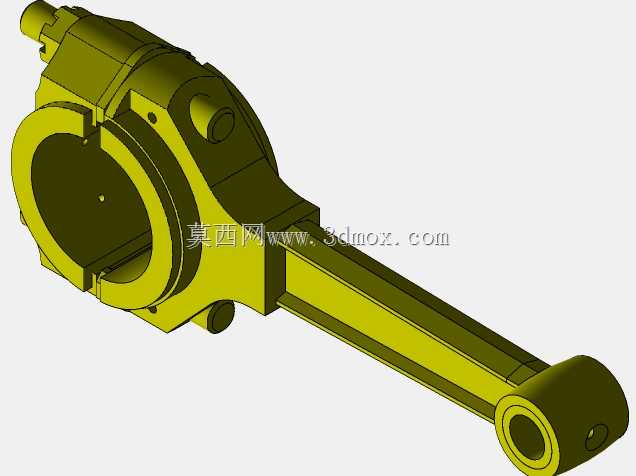

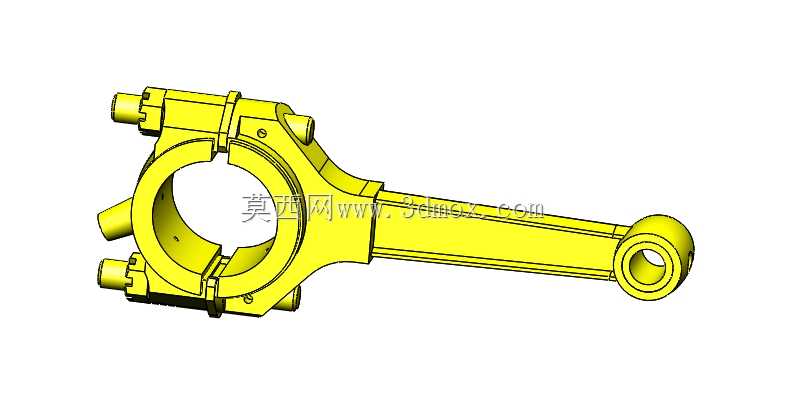

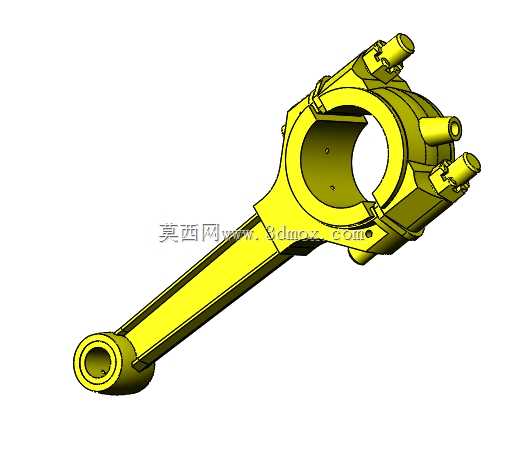

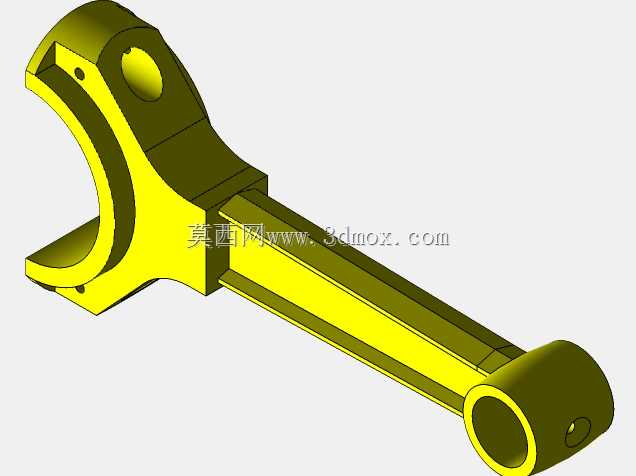

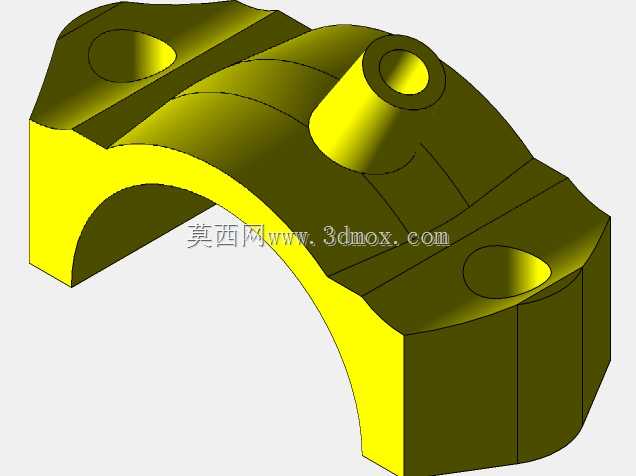

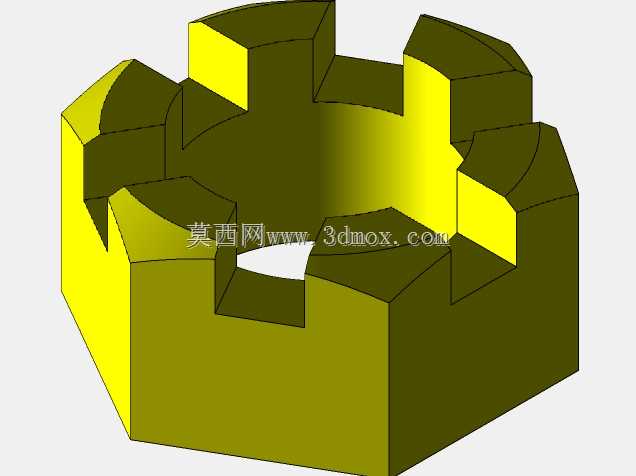

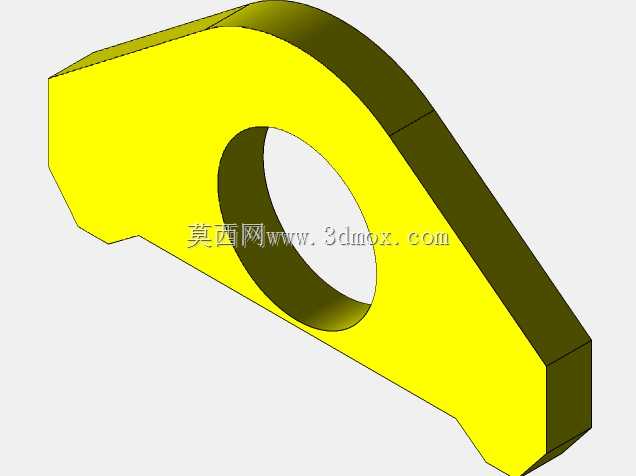

　　很多刚入行的设计师做连杆时容易先盯着杆身做文章，其实这套结构的设计优先级是从大头端开始倒推的。大头采用斜切口分体式结构，剖分面和杆身轴线呈30度夹角，这个角度不是随便定的：要保证连杆大头能顺利从气缸镗孔里穿入装配，同时还要兼顾剖分面的抗剪能力，角度太大剖分面受剪切力过大容易出现错位，角度太小则大头横向尺寸超差，无法通过缸筒完成装配。剖分面采用锯齿形定位结构，配合两侧的螺栓凸台穿装高强度连杆螺栓，装配时螺栓预紧力严格按照屈服强度的75%控制，既保证轴瓦抱紧力足够，又不会因为预紧力过大导致螺栓塑性变形。

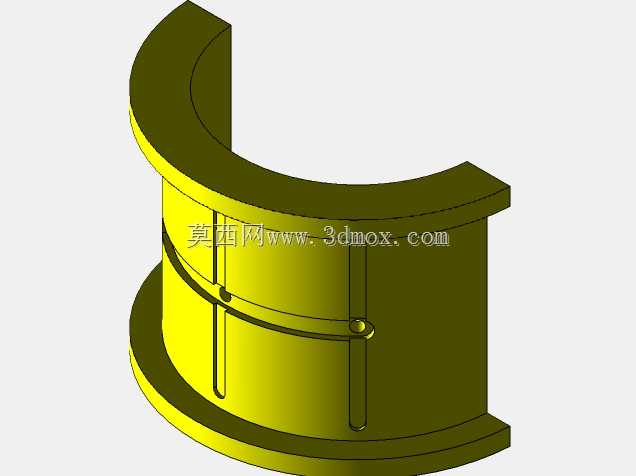

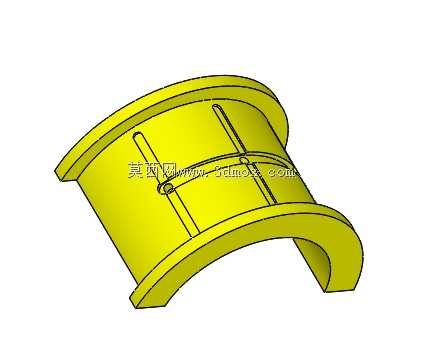

　　大头内孔镶嵌的是钢背铝基轴瓦，轴瓦壁厚控制在1.5mm，内孔表面开有0.3mm深的环形油槽，和曲轴轴颈的油孔对齐，发动机运转时压力机油从曲轴油道喷出，在轴瓦和轴颈之间形成厚度0.02-0.04mm的压力油膜，避免金属直接接触出现干磨。大头两侧的螺栓凸台做了圆弧过渡处理，没有尖锐棱角，一方面是减少运转时的应力集中，另一方面是避免和曲轴平衡块发生运动干涉，设计时特意做了运动仿真，曲轴在上下止点换向时，连杆大头和平衡块的最小间隙留了1.2mm，足够容纳机油油膜和零件热膨胀量。

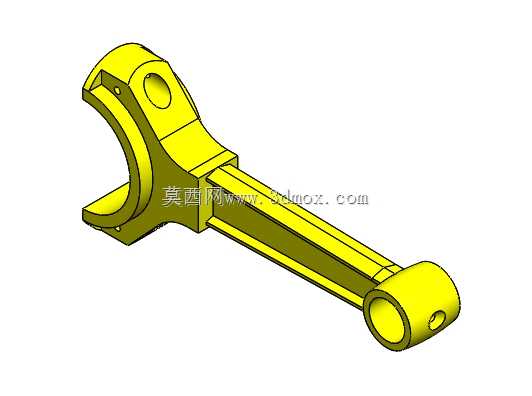

　　杆身采用工字形截面，这个截面的抗弯截面模量是同重量下圆截面的1.7倍，能在满足强度要求的前提下最大限度降低往复运动质量，减少曲轴的动平衡负荷。杆身从大头到小头做了等强度过渡，截面尺寸逐步收窄，表面粗糙度控制在Ra1.6，没有明显的加工刀痕，避免应力集中源导致的疲劳断裂。杆身内部钻有直径5mm的贯通油道，从大头轴瓦的油槽位置一直通到小头衬套处，机油顺着油道上行，给活塞销和衬套的配合面提供润滑，很多早期连杆设计没有这个油道，全靠飞溅润滑，小头上的衬套很容易因为缺油出现早期磨损，导致活塞销异响。

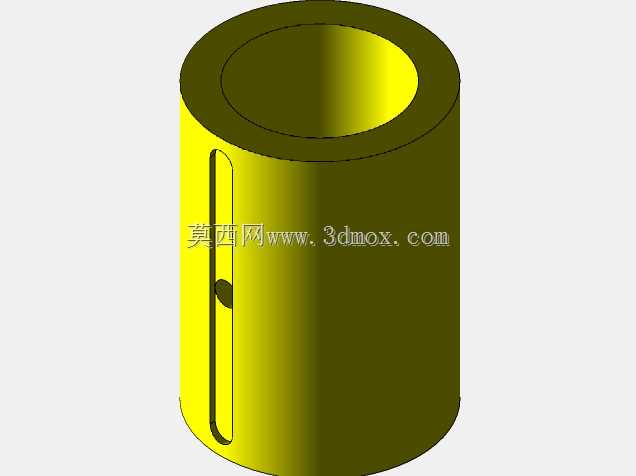

　　小头端是整体式圆环结构，内孔压装铜铅合金衬套，衬套壁厚2mm，内孔和活塞销采用间隙配合，配合间隙控制在0.008-0.015mm，间隙太小热机后活塞销卡滞会拉缸，间隙太大则会出现敲击异响。小头两端面和活塞销座的间隙各留0.2mm，补偿活塞在缸筒内的微小摆动，避免运动卡滞。

　　说下安装边界的尺寸控制，这套连杆的中心距是144mm，也就是大头孔中心到小头孔中心的距离，这个尺寸直接影响发动机的压缩比，加工时尺寸公差严格控制在±0.02mm，中心距超差0.1mm就会导致压缩比变化超过0.3个单位，直接影响发动机的燃烧效率和爆震倾向。大头孔的直径是52mm，适配直径52mm的曲轴连杆轴颈，圆度和圆柱度公差控制在0.005mm以内，孔的表面粗糙度Ra0.8，保证轴瓦安装后贴合度超过90%。小头孔直径22mm，适配标准22mm直径的活塞销。

　　设计时还做了全套的有限元校核，在发动机最大爆发压力12MPa的工况下，杆身的最大应力出现在大头和杆身过渡的圆角处，应力值320MPa，远低于40Cr调质材料的屈服强度785MPa，安全系数超过2.4，满足全速全负荷工况下的疲劳寿命要求。螺栓孔周围的应力最高到380MPa，同样在材料许用应力范围内。另外还做了往复惯性力校核，整套连杆的往复质量控制在420g，同缸的四个连杆质量差不超过2g，避免曲轴运转时出现过大的不平衡量，减少发动机的整机振动。

　　很多人觉得连杆结构简单，不就是一根两头带孔的杆，实际做的时候每一个尺寸、每一处圆角、每一个油孔的位置都牵一发而动全身，比如大头螺栓的位置如果偏了1mm，可能就会导致装配时扳手空间不足，工人在产线上没法顺利打扭矩；杆身的油道角度偏了2度，机油就没法顺利通到小头，导致衬套早期烧蚀；剖分面的锯齿角度差1度，装配时就会出现定位错位，导致大头孔失圆，抱轴烧瓦。这套结构的每一处细节，都是经过无数次台架试验和市场验证沉淀下来的，没有多余的设计，每一个结构都有它明确的工程意义。
