星型布局多缸往复式径向动力装置结构

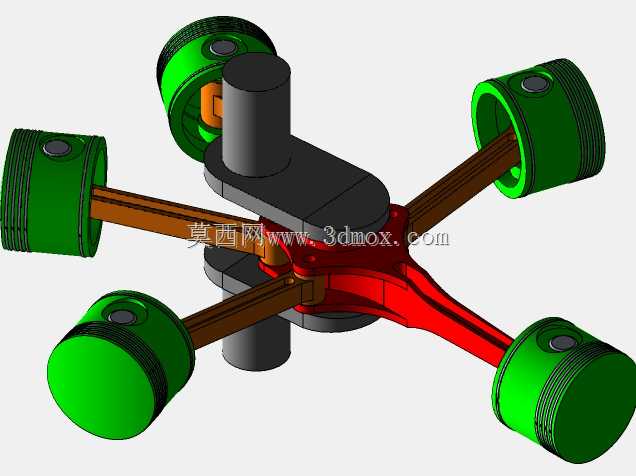

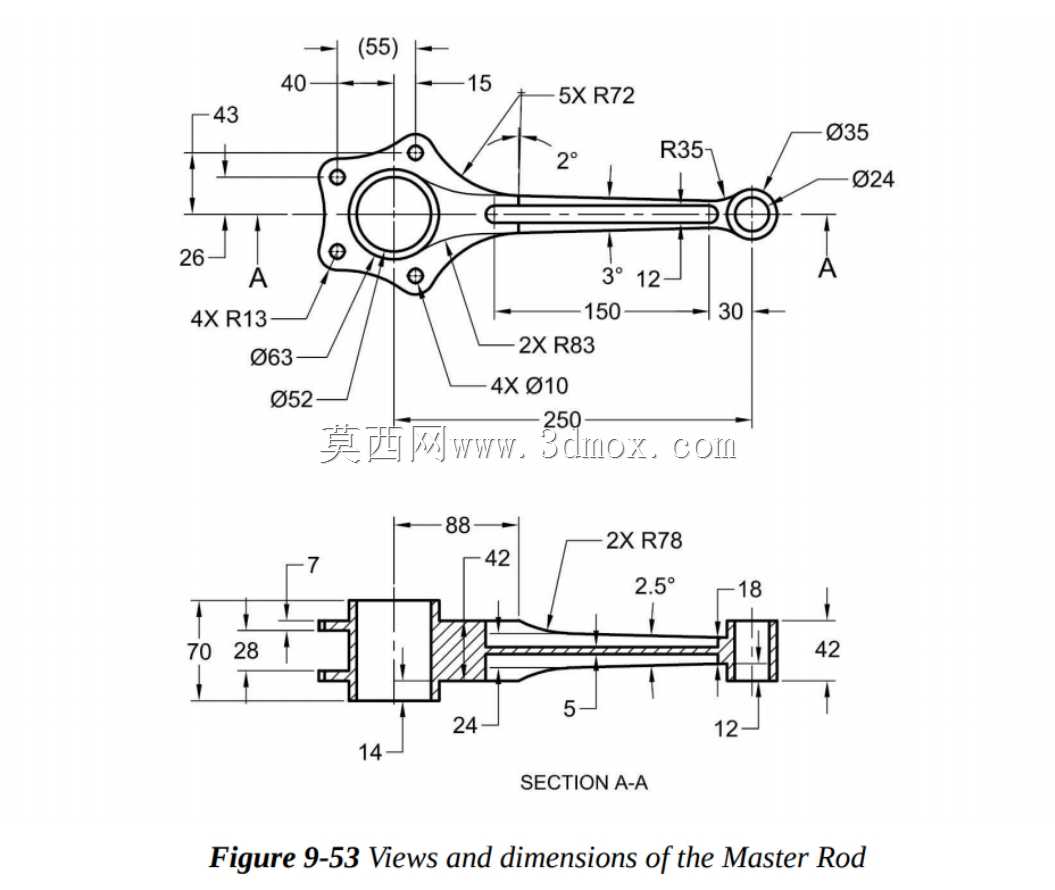

　　在轻型通航飞机、早期摩托竞速载具、小型固定式动力机组的动力选型场景中，径向布置的往复式动力装置始终占据着特殊的应用位置，这类结构凭借紧凑的周向布局、优异的风冷散热条件、较短的整机轴向尺寸，在对安装空间径向冗余度较高、轴向长度受限的动力匹配场景中，相比直列、V型动力结构有着不可替代的适配优势。这套径向动力结构采用五缸周向均匀排布的设计逻辑，所有活塞组件的运动轴线均交汇于中心曲柄的回转中心，整套连杆组件采用星形铰接方案，主连杆直接与曲柄销配合，其余副连杆通过铰接销与主连杆的凸缘结构连接，这种设计能够在保证各缸运动相位精准匹配的前提下，大幅缩减曲柄连杆机构的整体轴向尺寸，避免多缸直列结构曲轴过长带来的刚性不足、扭转振动超标问题。

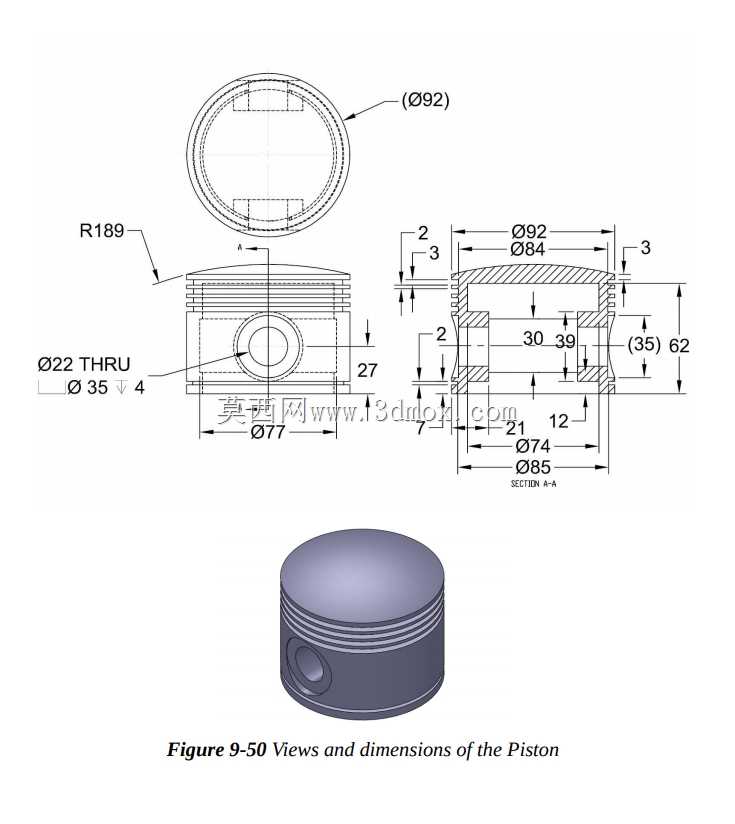

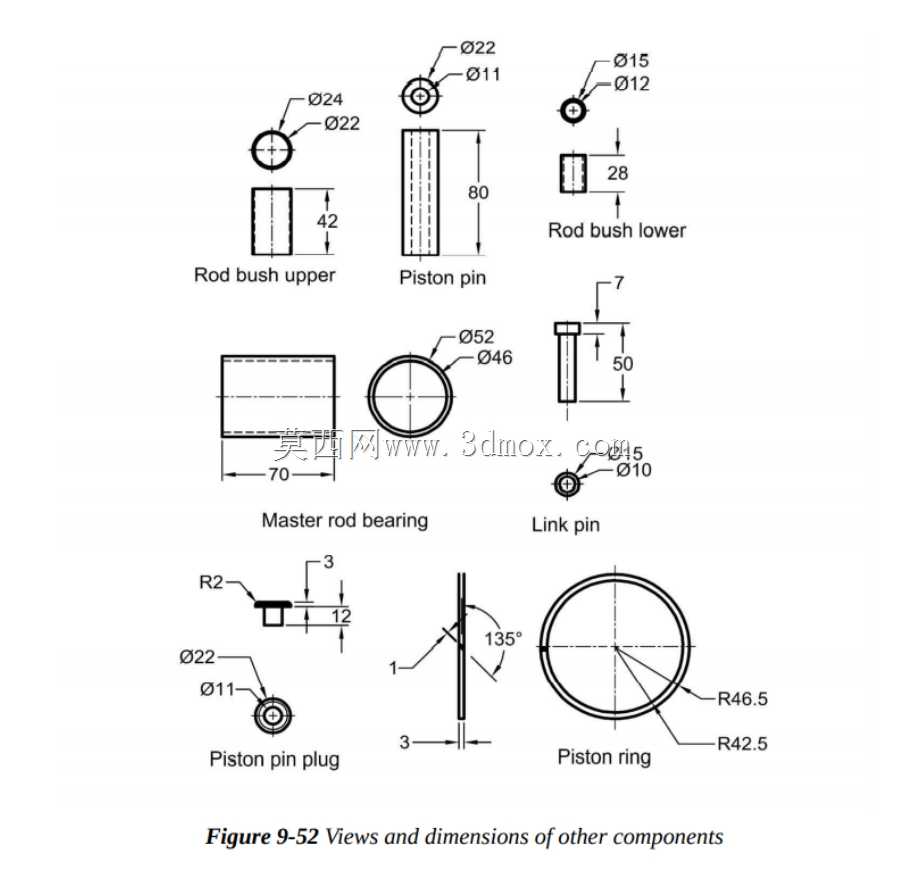

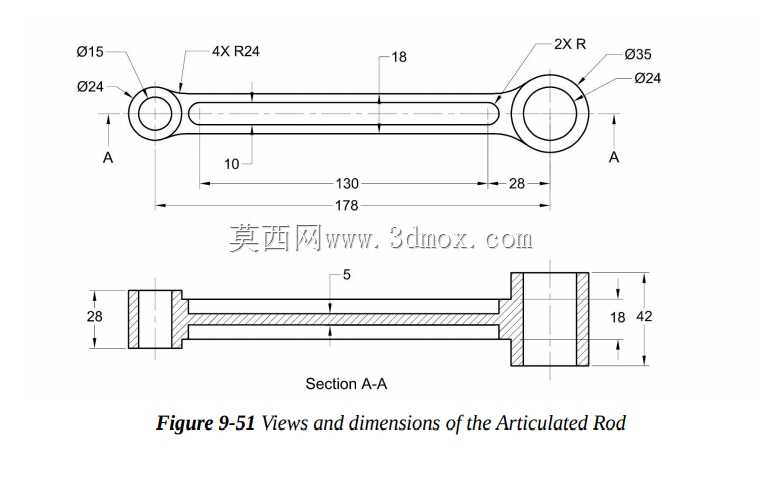

　　从实际功能实现来看，这套结构完整还原了四冲程往复式动力的做功循环逻辑，每个活塞在对应缸套内完成进气、压缩、做功、排气的往复行程，周向均匀分布的缸体能够让各缸的做功脉冲均匀分散，曲柄每转72度即可有一个缸进入做功行程，相比同缸数直列结构，动力输出的平顺性有明显提升，同时周向外露的缸体可以直接利用迎面气流完成散热，不需要额外布置复杂的水冷管路、散热腔道，整体结构的冗余度更低，在高海拔、低温等特殊工况下的运行可靠性更强。在结构设计的细节处理上，活塞组件采用了常规的内燃机活塞结构，预留了活塞环安装槽位，活塞销与连杆小端的配合位置设计了足够的润滑通道间隙，连杆杆身采用工字形截面，在保证往复运动件结构强度的前提下尽可能降低运动质量，

　　减少曲柄连杆机构的往复惯性力，中心曲柄组件采用整体式平衡配重设计，能够抵消大部分活塞连杆组件往复运动产生的一阶惯性力，降低整机运行时的振动水平。从安装边界与尺寸适配角度来看，这套结构的最大外轮廓由五个活塞的外端面围成正五边形边界，中心曲柄的输出端沿轴向伸出，可直接连接螺旋桨、传动齿轮箱等负载端结构，安装时仅需要固定中心的机匣壳体即可完成整机定位，不需要额外布置复杂的多点支撑结构，缸体的周向预留了足够的散热间隙，安装时不需要额外预留侧面的水冷管路布置空间，整体的安装维护空间要求更低。在实际工程应用中，这类径向动力结构的设计难点集中在连杆铰接点的受力匹配、各缸配气相位的同步性、曲柄平衡配重的优化三个方面，

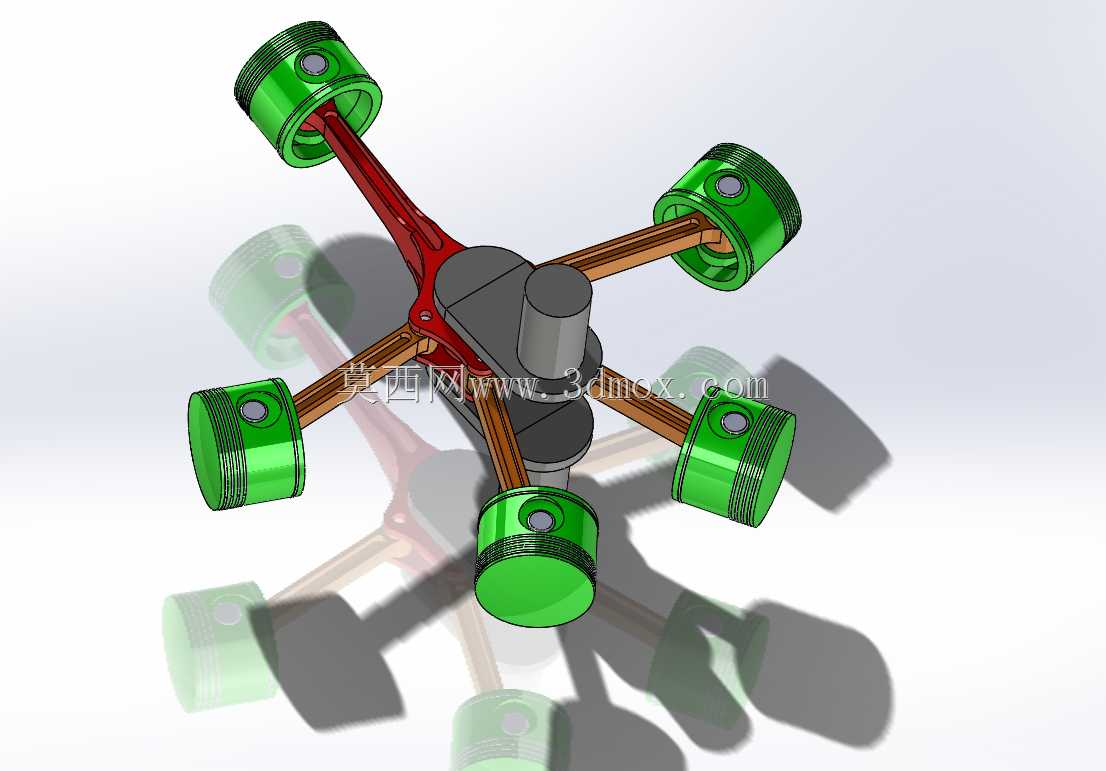

　　这套结构在建模过程中完整还原了各运动部件的配合间隙，连杆铰接点的位置经过运动学校核，能够保证活塞运动到上止点、下止点时不会出现卡滞、撞缸问题，所有运动部件的运动轨迹均经过干涉检查，在全行程回转过程中不会出现部件干涉情况。对于从事小型动力装置研发、通航载具动力改装、老式动力设备修复的工程人员来说，这类结构的三维模型能够直观展示径向动力的曲柄连杆配合逻辑，可直接用于运动仿真验证、结构受力分析、安装空间匹配校核等工作，也可以作为同类动力结构设计时的布局参考，帮助设计人员快速评估径向布局的空间占用、部件匹配关系，缩短前期方案选型的验证周期。
