拉姆斯伯顿式锅炉压力泄放安全阀结构

　　在工业锅炉、承压蒸汽管路系统中，超压泄放是保障系统运行安全的核心环节，拉姆斯伯顿安全阀作为经典的弹簧直接载荷式泄压结构，长期应用在中小吨位燃煤、燃气锅炉的汽包、过热器出口等承压节点，承担着系统压力超过阈值时自动开启泄放、压力回落至安全区间后自动回座密封的核心作用，避免承压部件因超压发生变形、爆裂等恶性事故。

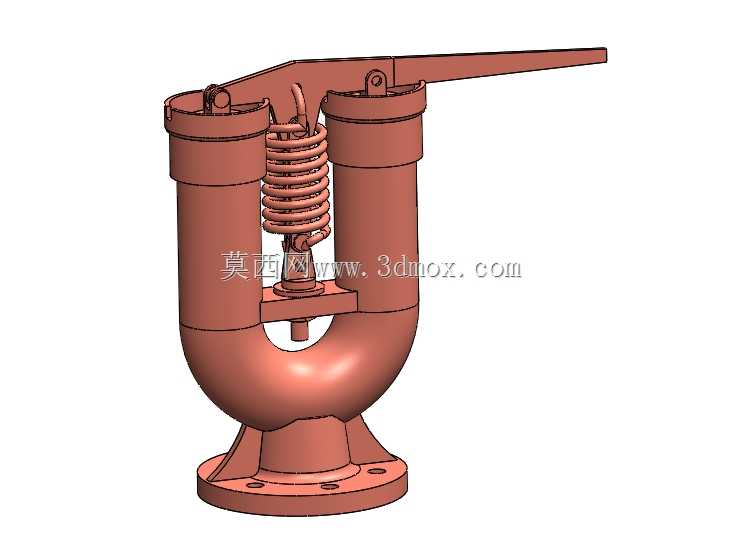

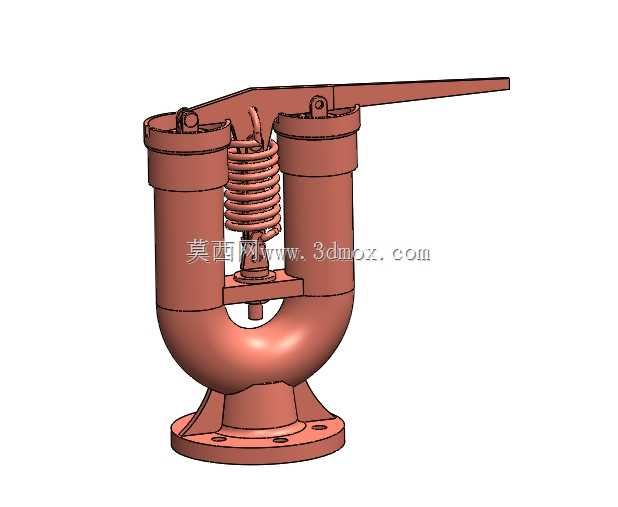

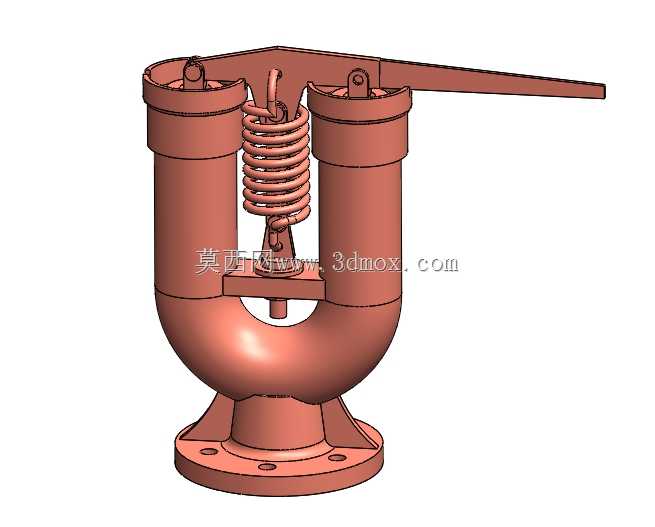

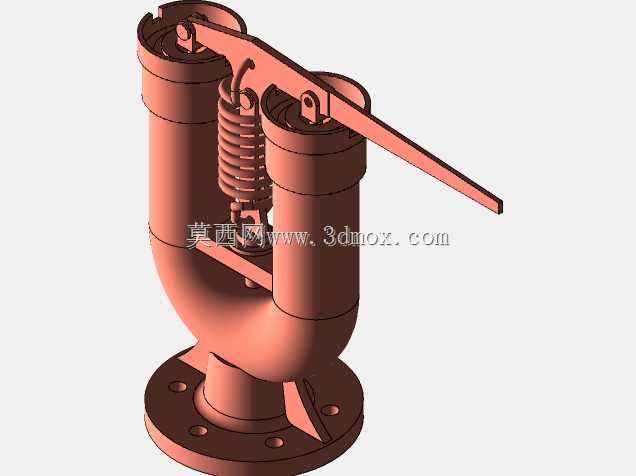

　　从结构功能逻辑来看，该安全阀采用双阀座并列式布局，搭配中部的圆柱螺旋压缩弹簧提供密封预紧力，顶部的杠杆扳把结构可实现手动泄压操作，满足日常设备巡检时的手动泄放校验需求，避免阀瓣与阀座长期处于压紧粘结状态导致超压时无法正常开启。不同于普通单阀座弹簧安全阀，该结构的两个阀瓣通过顶部的横梁联动，弹簧作用力均匀分配到两个密封副上，在同等泄放排量要求下，可有效降低单个阀瓣的开启高度，减小弹簧的载荷波动幅度，提升回座压力的稳定性，减少泄放过程中的介质损耗。

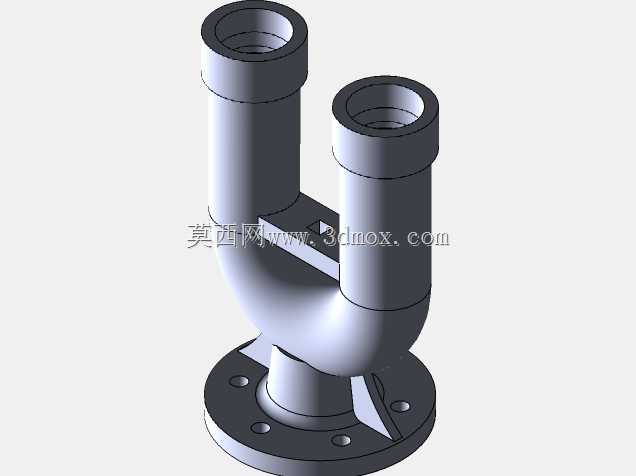

　　设计过程中首先要匹配系统的额定工作压力与整定压力要求，弹簧的刚度参数需要经过严格核算：既要保证在正常工作压力下，弹簧预紧力能够克服阀瓣下方的介质静压力，维持密封面的比压满足密封要求，无介质渗漏；又要保证当系统压力升高至整定压力值时，介质作用力能够克服弹簧预紧力与运动部件的摩擦力，带动阀瓣快速开启达到额定泄放高度。双阀座的流道采用U型汇流结构，底部为整体法兰连接端，可直接与锅炉筒体或管路的对应法兰对接，安装时需要保证法兰端面的平面度公差，连接螺栓按照对角顺序分次均匀拧紧，避免阀体因附加安装应力产生变形，导致密封面错位出现内漏。

　　安装边界方面，该安全阀的底部法兰尺寸需要匹配对应承压等级的法兰标准，法兰螺栓孔的分布圆直径、孔径与现场配对法兰完全一致，阀体整体高度方向需要预留足够的操作空间，保证顶部的手动扳把能够完成全行程扳动，不会被周边的管路、保温层结构干涉；阀体两侧的圆柱形阀腔外径决定了安装时的横向预留间距，相邻安装的阀门或管路部件需要留出不小于阀腔半径的检修间隙，方便后期对弹簧、密封面等易损部件进行拆解检修。

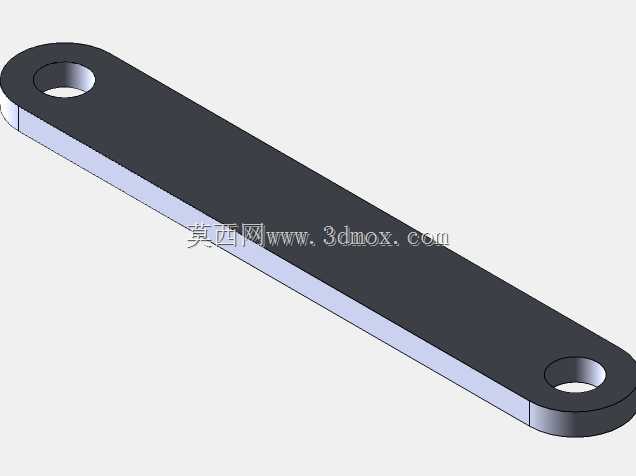

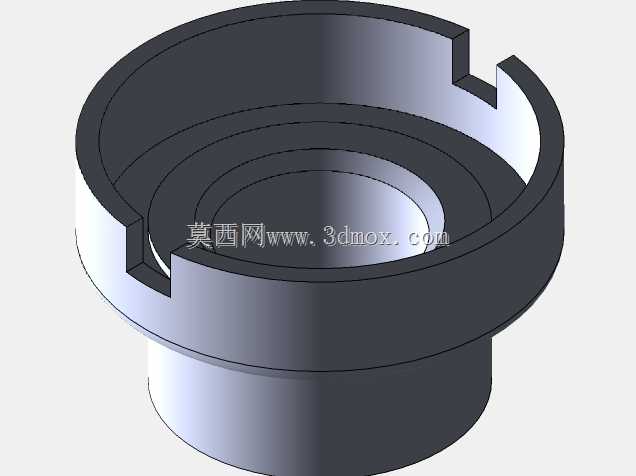

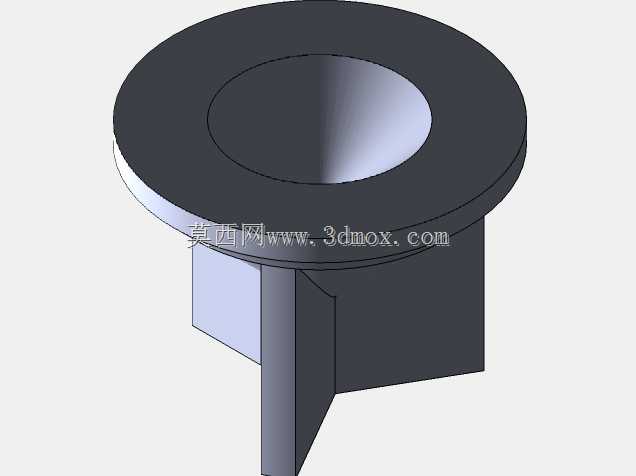

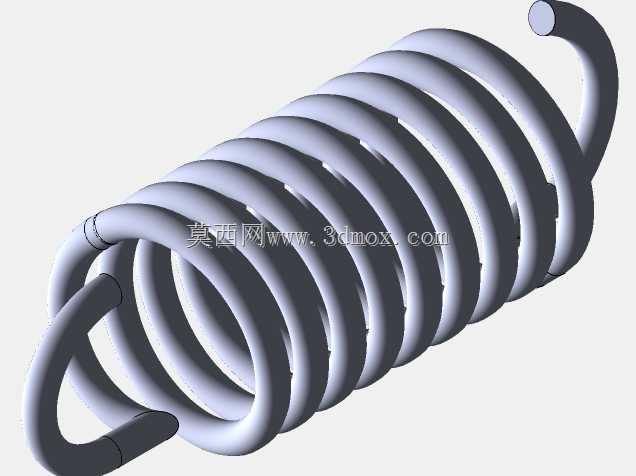

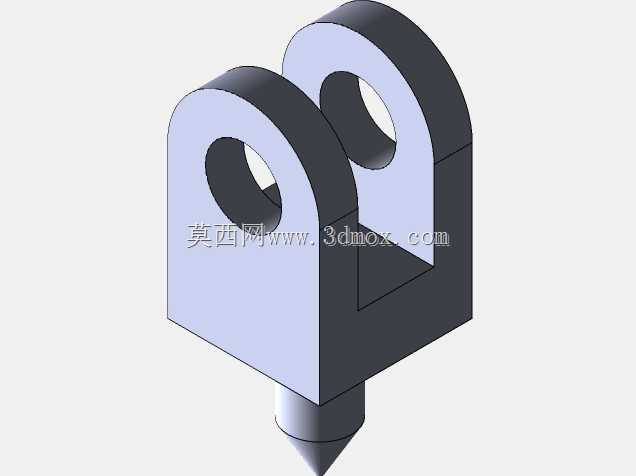

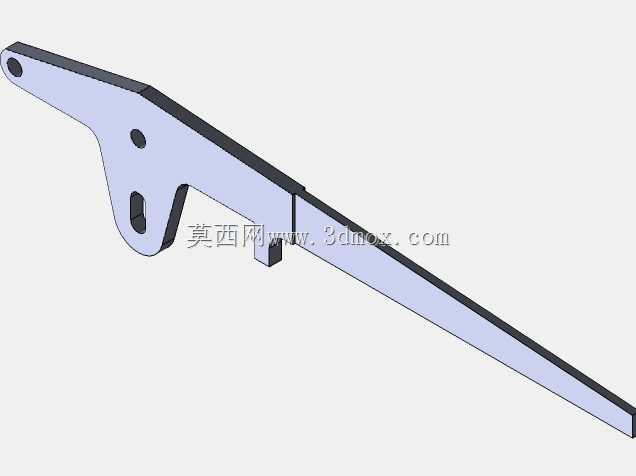

　　密封面的设计采用锥面与平面配合的结构，阀瓣密封面堆焊硬质合金材料，提升抗冲蚀、抗磨损性能，在长期带压启闭的工况下能够维持密封精度；弹簧采用圆柱螺旋压缩结构，两端磨平并做端面垂直度处理，保证弹簧压缩过程中无偏斜，作用力始终沿阀体轴向传递，避免阀瓣出现偏载导致密封比压不均。顶部的杠杆扳把与横梁采用铰接连接，手动操作时通过杠杆放大作用力，可在系统带压状态下强制顶开阀瓣，完成定期的手动泄放试验，校验阀门的动作灵活性，这一结构设计也完全符合锅炉安全技术规范中对安全阀定期手动排放试验的要求。

　　在实际工况应用中，该类安全阀的泄放介质多为饱和蒸汽，因此阀体材料选用耐高温的铸钢材质，能够长期承受蒸汽介质的高温冲刷，不会因高温导致材料力学性能下降；阀杆与导向套之间采用小间隙配合，保证阀瓣启闭过程中的运动同轴度，避免卡涩现象，导向套上开设泄压平衡孔，平衡阀瓣上下腔的压力，避免背压影响阀门的整定压力精度。不同于全启式安全阀的大排量设计，该结构属于微启式泄放结构，阀瓣开启高度相对较小，泄放过程平稳，适合锅炉这类压力波动相对平缓的承压系统，在压力超阈值时能够缓慢泄放多余介质，避免压力骤降对锅炉水位、系统运行稳定性造成过大冲击。
