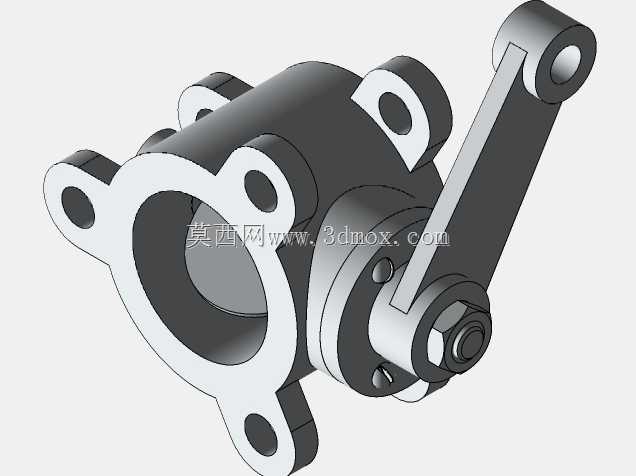

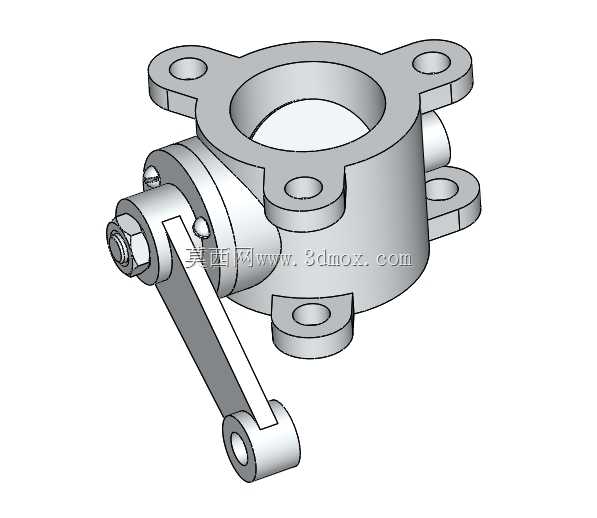

手动法兰式蝶阀完整装配结构

　　在化工、市政给排水、暖通空调、食品制药等行业的流体管路系统中，蝶阀是应用占比极高的截断与调节类部件，这套手动蝶阀的三维装配结构，完全围绕实际管路安装与操作需求完成建模，所有配合关系都还原了实物的装配逻辑。从实际使用场景来看，这类带手柄操作的蝶阀多用于中低压工况的管路中，既可以做全开全关的截断使用，也可以通过手柄的转动角度调整阀板开度，实现管路内流体流量的线性调节，相比同通径的闸阀、截止阀，蝶阀的结构长度更短，整体重量更轻，安装时占用的管路轴向空间更小，尤其适合空间紧凑的管排布局场景。

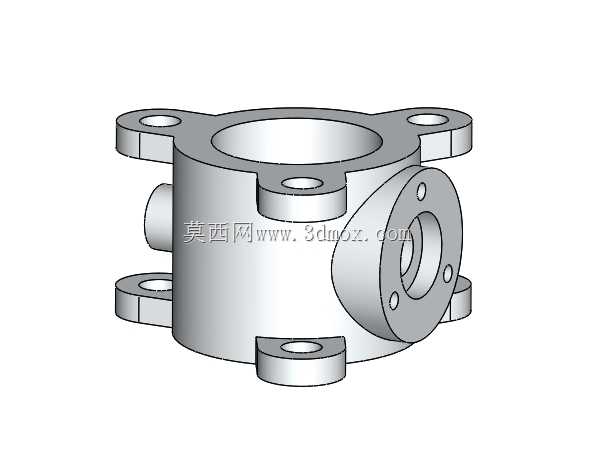

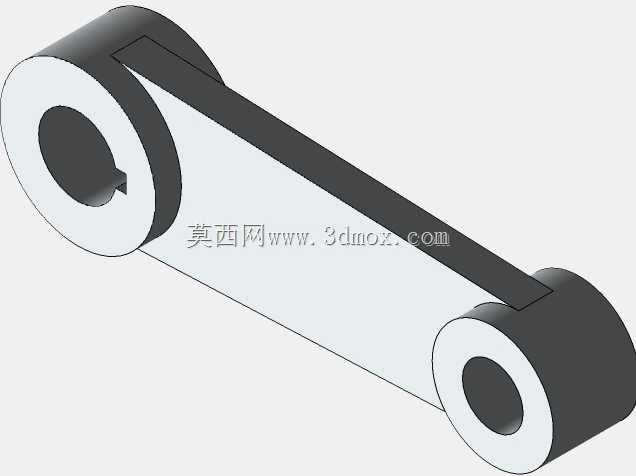

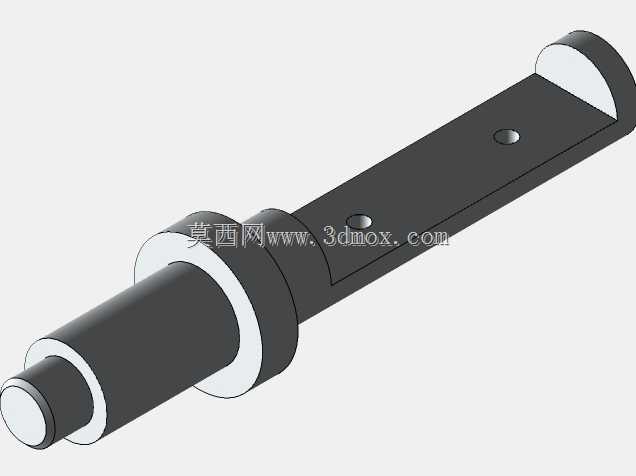

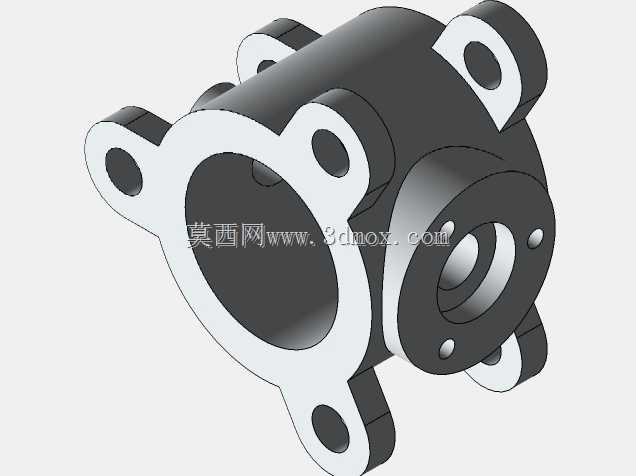

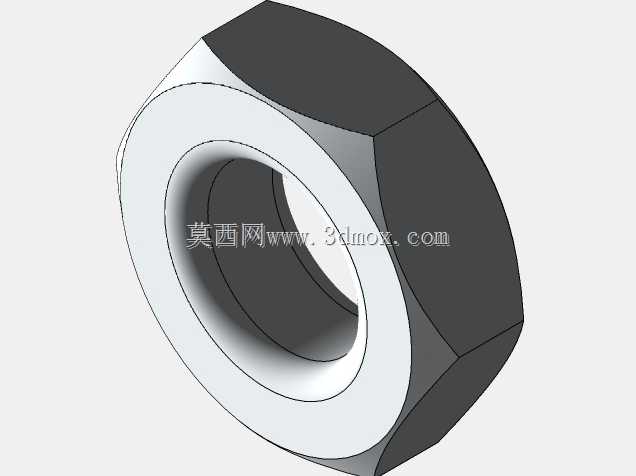

　　从结构设计思路来看，整个组件分为阀体、阀杆、阀板、操作手柄、密封组件、安装法兰几个核心部分，阀体采用上下分体式的法兰连接结构，周向均匀布置的六个安装耳座带通孔，对应匹配同压力等级的管路法兰安装孔位，安装时不需要额外调整孔位角度，只要对齐法兰面的密封垫片，穿入螺栓紧固即可完成固定，耳座的厚度做了加强处理，避免螺栓紧固时出现应力集中导致耳座断裂的问题。阀杆与阀体的配合部位设置了轴套结构，既可以减少阀板转动时的摩擦阻力，也能避免阀杆长期转动磨损阀体本体，后期维护时只需要更换轴套就能恢复转动精度，不需要整体更换阀体，大幅降低运维成本。操作手柄采用杠杆式结构，手柄末端的握持部位做了圆弧过渡，操作时不会硌手，手柄与阀杆的连接部位采用扁方配合加锁紧螺母的固定方式，转动时不会出现打滑空程的问题，手柄转动到全开或全关位置时，阀体上的限位凸台会挡住手柄，避免转动过度导致阀板密封面磨损。

　　关于安装边界的尺寸设计，这套蝶阀的法兰端面到手柄最远点的距离，在手柄处于全开位置时不会超出法兰外径的投影范围，避免多台阀门并排安装时出现手柄干涉的问题，阀杆的伸出长度做了严格控制，安装保温层时不需要额外加长阀杆，保温施工后依然可以正常操作手柄。阀板的回转直径与阀体内腔的通径做了匹配设计，全开状态下阀板完全贴合内腔流道壁，不会对流体造成额外的节流阻力，流道通畅性更好，减少流体经过阀门时的压损。密封结构采用阀体镶嵌密封圈的设计，阀板转动到全关位置时，阀板的密封面完全压紧密封圈，实现零泄漏截断，密封圈的固定槽做了燕尾槽结构，避免流体长期冲刷导致密封圈脱落。

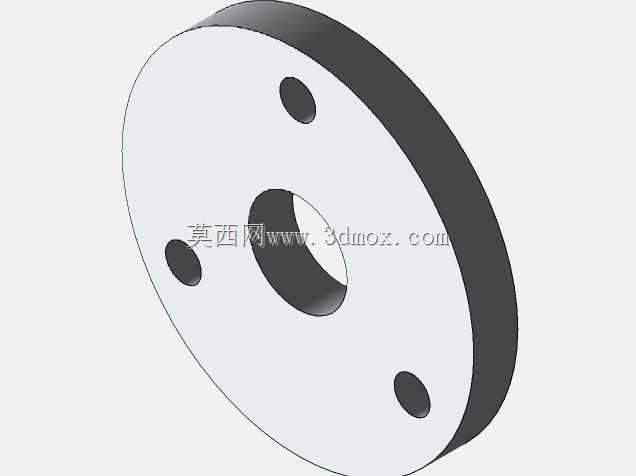

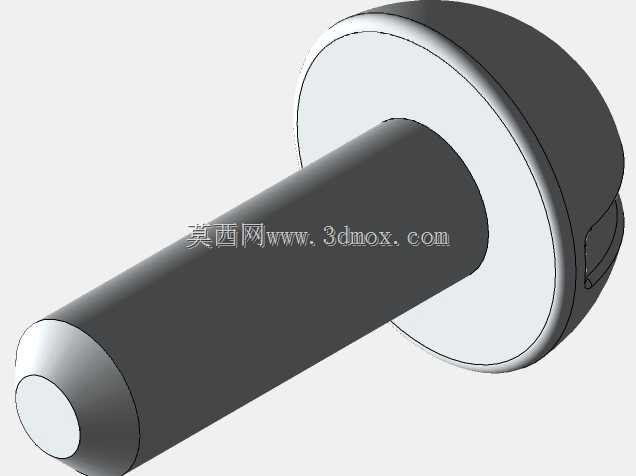

　　在实际选型适配时，这套结构的蝶阀可以适配多种常见的管路压力等级，安装法兰的孔位尺寸符合通用管路法兰标准，不需要单独定制配对法兰，现场安装替换性强。建模过程中所有零件的配合公差都按照实际机械加工的要求设置，转动部位的间隙控制在合理范围，既不会因为间隙过小导致装配后转动卡滞，也不会因为间隙过大出现阀板晃动、密封不严的问题。从结构细节来看，阀体上的轴孔部位设置了密封填料腔，可以填入填料实现阀杆部位的动密封，避免流体从阀杆与阀体的配合间隙泄漏，填料压盖采用螺钉固定，后期出现泄漏时只需要拧紧压盖螺钉或者更换填料即可，不需要拆解整个阀门。手柄与阀体之间还设置了定位弹片结构，可以让阀板稳定停留在任意开度位置，不会因为流体的冲击导致手柄自行转动，保证流量调节的稳定性。
