机床用手动转位方型刀架结构设计

项目分类:机床 发布时间:2022-01-21 ID:515776
  • 机床用手动转位方型刀架结构设计
  • 机床用手动转位方型刀架结构设计
  • 机床用手动转位方型刀架结构设计
  • 机床用手动转位方型刀架结构设计
  • 机床用手动转位方型刀架结构设计
  • 机床用手动转位方型刀架结构设计
  • 机床用手动转位方型刀架结构设计
  • 机床用手动转位方型刀架结构设计
  • 机床用手动转位方型刀架结构设计
  • 机床用手动转位方型刀架结构设计
  • 机床用手动转位方型刀架结构设计
  • 机床用手动转位方型刀架结构设计

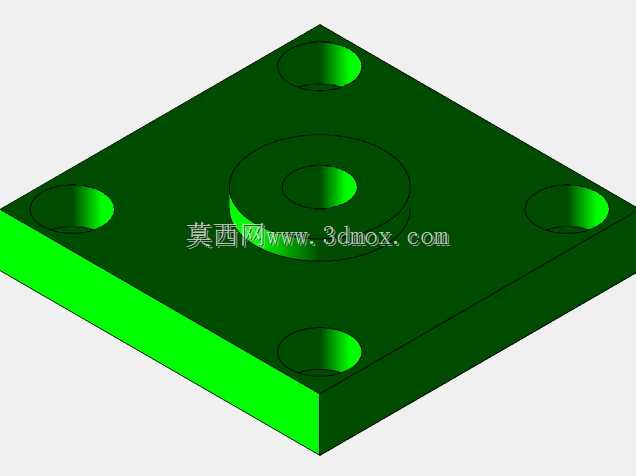

  在普通卧式车床、小型台式车床的常规切削作业场景中,手动方刀架是承担刀具装夹、工位切换功能的核心执行部件,直接决定多工序切削过程中换刀操作的便捷性与装夹刚性。这款手动转位刀架采用层叠式方型主体结构,整体安装基面适配常规小型车床的中拖板安装螺孔布局,底部设置四个定位凸台与安装孔位,可直接通过内六角螺栓完成与拖板台面的刚性固定,安装时需保证刀架中心与主轴回转中心的同轴度误差控制在0.02mm以内,避免切削过程中出现让刀、振纹问题。

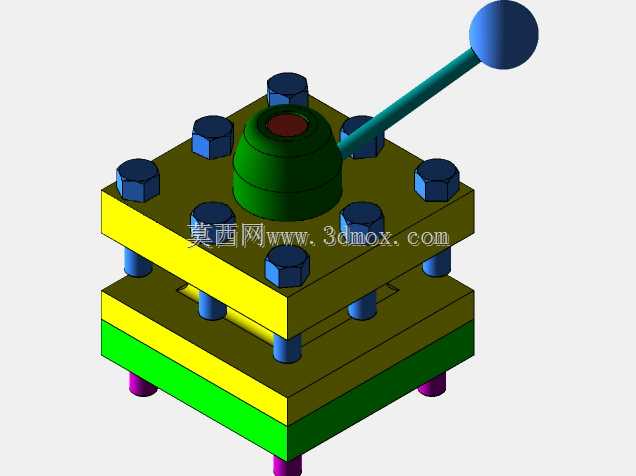

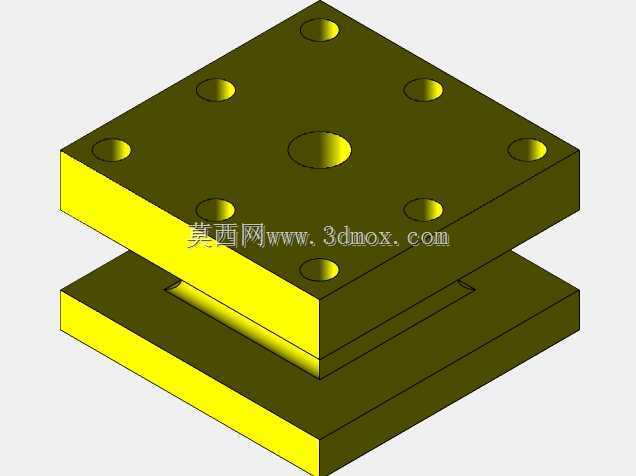

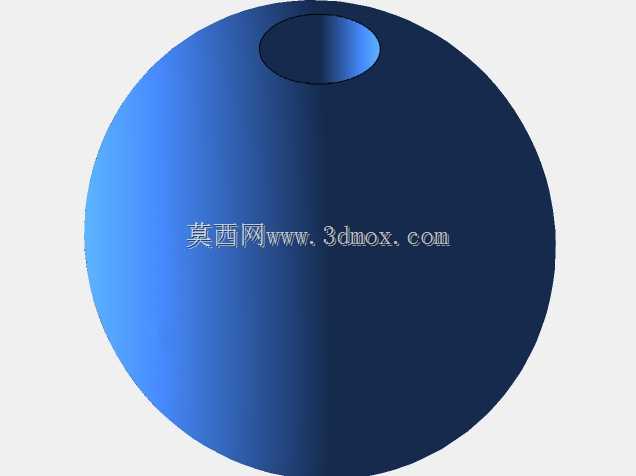

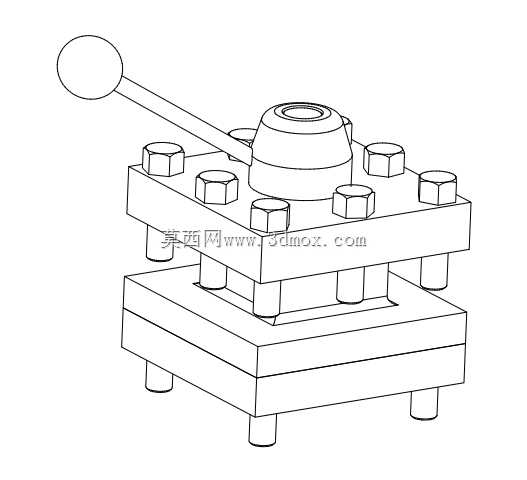

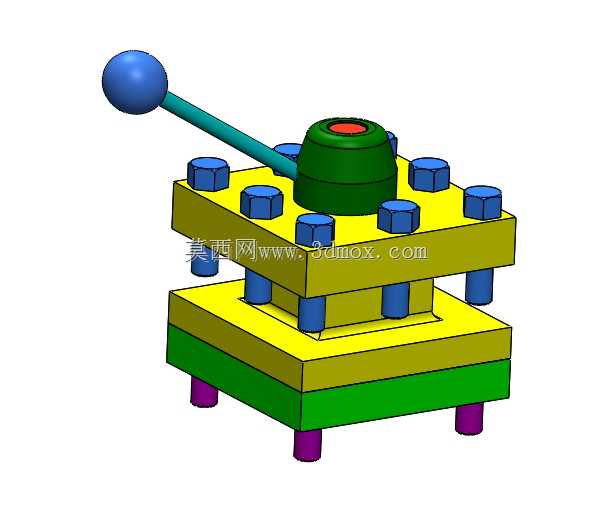

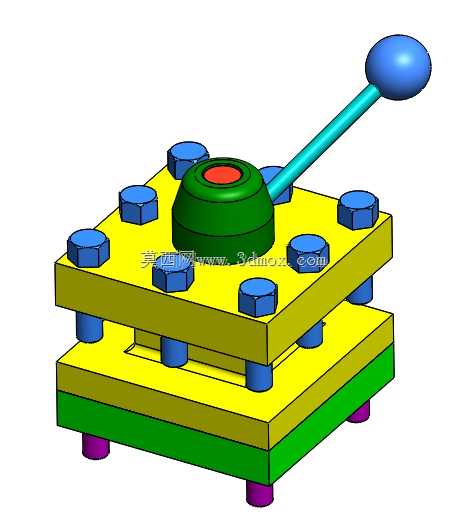

  刀架的操作端采用球头长手柄设计,手柄杆部做了防滑滚花处理,球头端贴合手掌施力角度,操作人员无需额外辅助工具即可完成转位操作,手柄与转位机构的连接部位设置了复位弹簧结构,完成转位后手柄可自动回位至锁紧触发位置。刀架主体采用多层叠合结构,从上至下分别为上刀座、定位花键盘、中座、底座四个核心部分,每层之间的配合面经过磨削加工,平面度公差控制在0.01mm以内,保证叠合后无间隙晃动。上刀座设置四个均匀分布的刀具装夹槽,可同时装夹四把不同功能的切削刀具,包括外圆车刀、端面车刀、切断刀、内孔车刀,满足常规轴类、盘类零件的多工序加工需求,每个装夹槽配备两个压紧螺栓,可通过内六角扳手拧紧螺栓将刀具牢牢压合在装夹槽内,压紧力可适配硬质合金刀具、高速钢刀具的不同装夹需求,避免重切削时刀具移位。

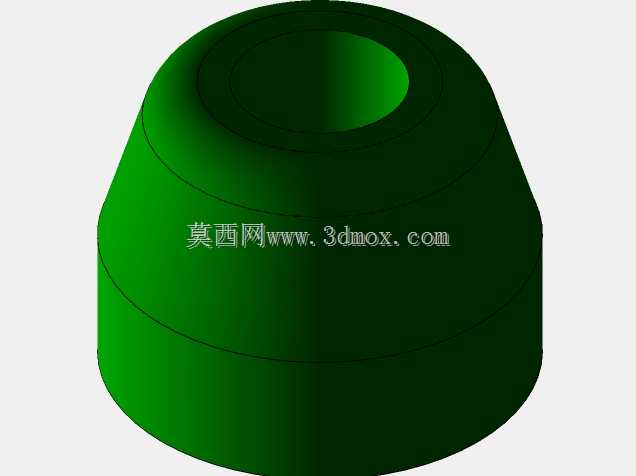

  转位定位机构采用端面花键齿盘结构,齿盘的齿形为渐开线三角齿,啮合间隙小于0.005mm,每次转位90度即可完成一个工位的切换,齿盘啮合后可承受最大1500N的切削径向力,不会出现工位偏移问题。刀架的锁紧机构采用中心螺杆拉紧结构,当手柄扳动至锁紧位置时,中心螺杆会拉动上刀座向下压紧,使上下齿盘完全啮合,同时将各层叠合面牢牢压合,保证整体刚性;当需要换刀时,反向扳动手柄即可松开中心螺杆,上刀座抬起0.5-1mm,此时可转动上刀座至目标工位,到位后再次扳动手柄即可完成锁紧,整个换刀过程耗时不超过10秒,大幅降低多工序加工的辅助时间。

  刀架的周向均匀布置8个紧固螺栓,分别对应上刀座与中座的连接点位,这些螺栓不仅承担叠合层的辅助压紧作用,还可作为转位时的角度限位参考,每个螺栓对应45度转角位置,操作人员可通过螺栓位置快速判断转位角度是否到位。刀架顶部中心设置红色指示标记,与底座上的刻度线配合,可直观显示当前刀位对应的刀具编号,避免换刀时选错工位。底部的四个紫色支撑脚为减震垫结构,采用丁腈橡胶材质,可吸收切削过程中传递至安装基面的微幅振动,提升加工表面的光洁度。

  在实际设计过程中,这款刀架的各部件尺寸经过反复校核,上刀座的装夹槽宽度适配20mm*20mm标准截面的车刀刀杆,无需额外加装垫块即可完成标准刀具的装夹;整体总高度控制在120mm以内,不会遮挡车床的操作视线,同时保证刀具刀尖高度与主轴中心高度匹配,安装后仅需微调刀具垫刀片即可完成对刀。转位手柄的长度经过力学优化,操作人员施加150N的握力即可完成锁紧操作,无需借助加力杆,避免锁紧力过大导致齿盘变形或螺杆断裂。各运动部件之间预留了润滑脂填充通道,日常维护时仅需每月向注油孔注入一次锂基润滑脂,即可保证转位机构动作顺畅,不会出现卡滞问题。

  这款刀架主要适配C6132、C6140等常规小型普通车床,也可用于小型数控车床的手动辅助刀位扩展,在单件小批量零件加工、教学实训车床改造、设备维修替换等场景中具备较高的适配性,其结构简单可靠,零部件加工难度低,常规机械加工厂即可完成全部零件的加工与装配,后期维护成本极低,无复杂的液压、电气控制元件,故障率远低于电动转位刀架,适合对成本敏感、加工工序固定的生产场景使用。
