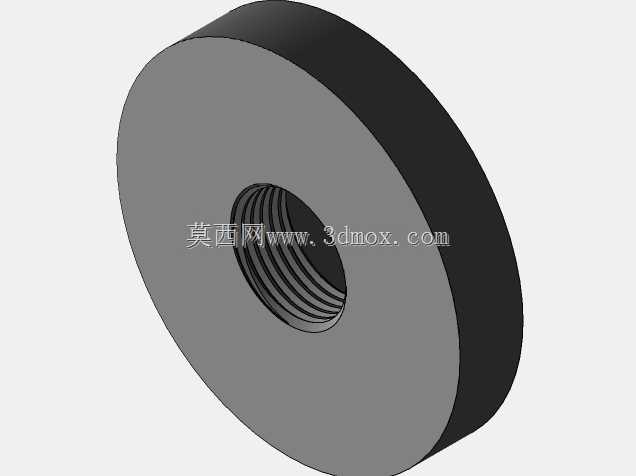

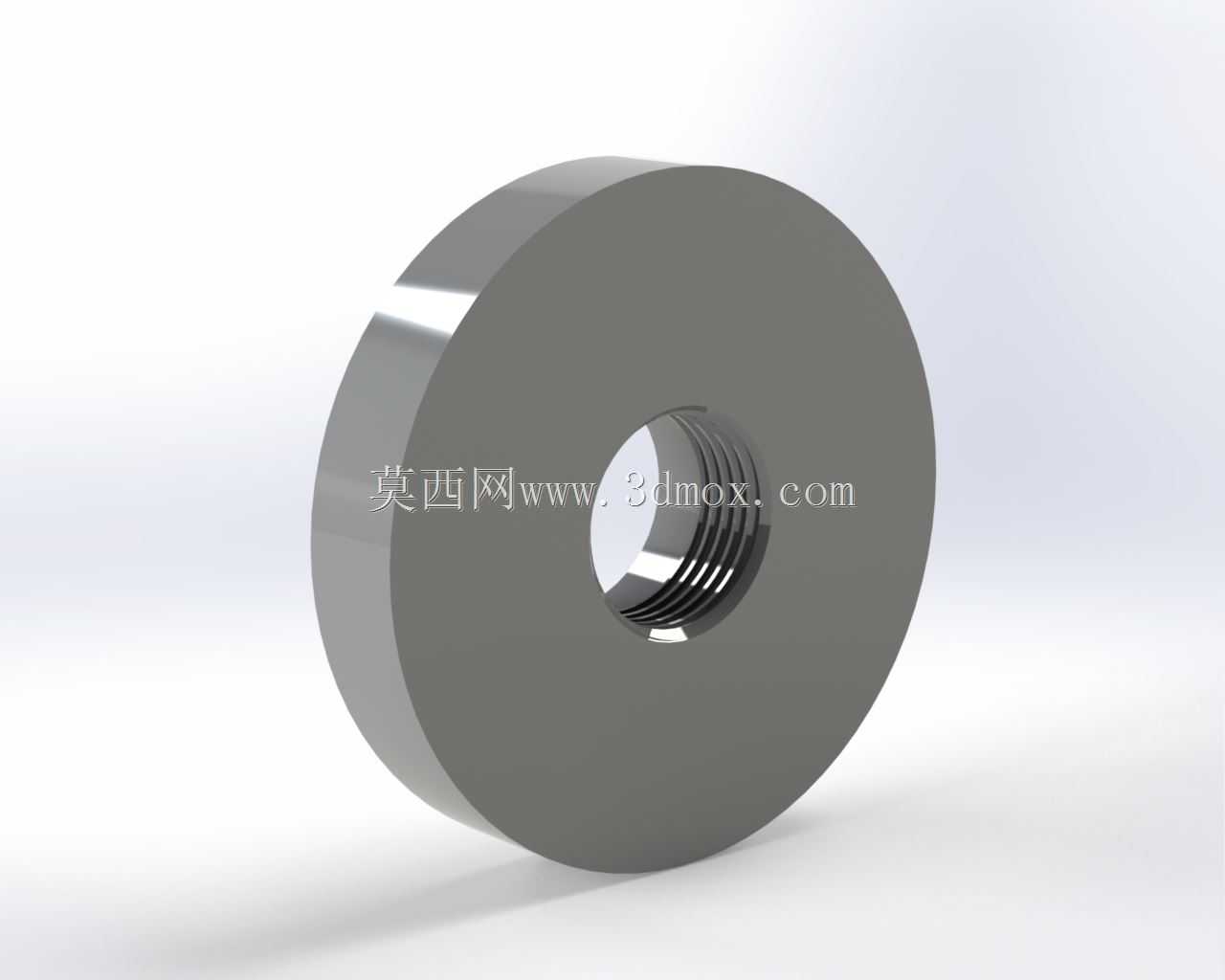

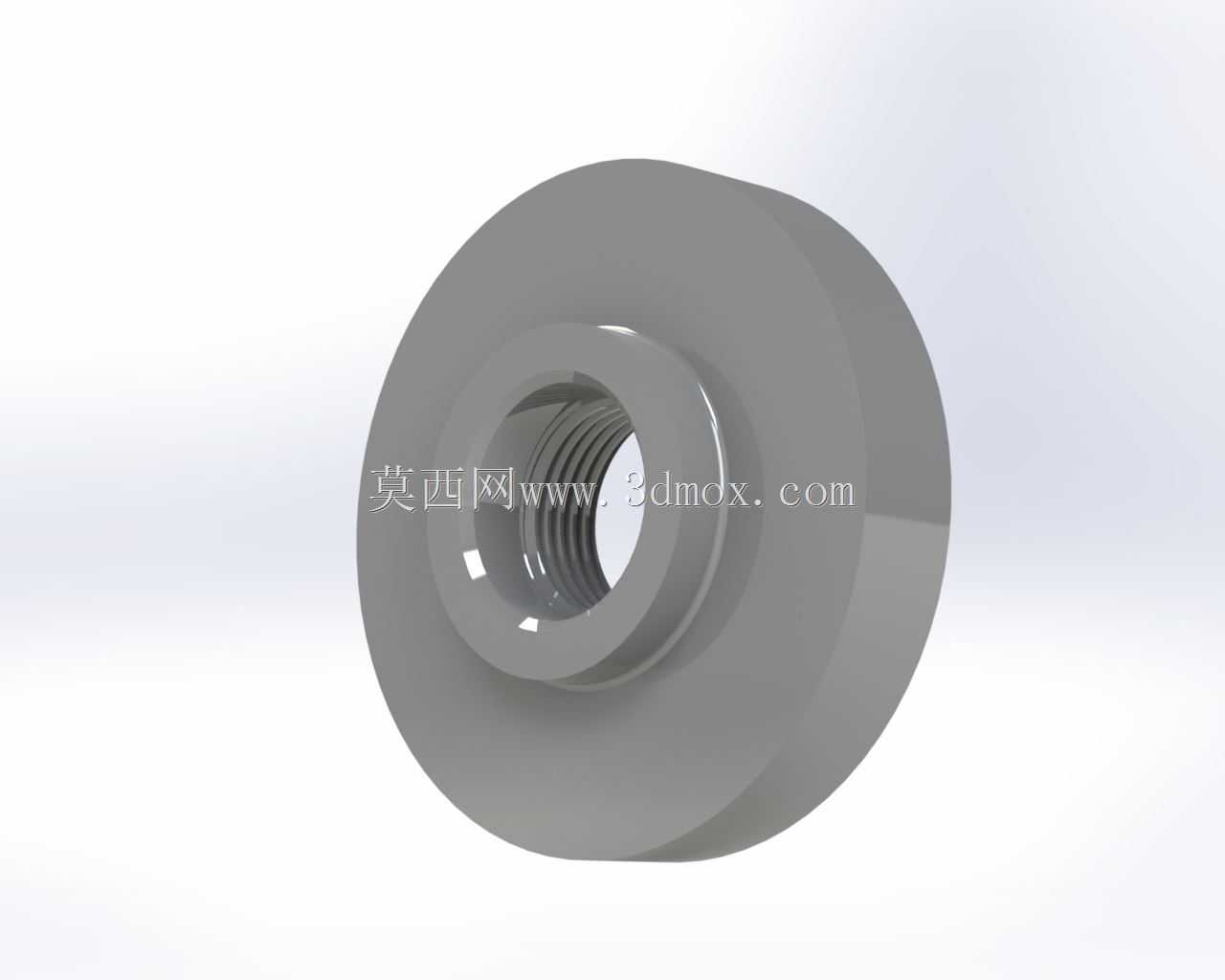

莱宁车床130mm规格面板毛坯结构

　　在普通卧式车床的日常加工场景里，面板毛坯是卡盘与主轴之间传递扭矩、承载装夹载荷的核心过渡零件，这款适配莱宁系列车床的130mm规格面板毛坯，主要针对中小型轴类、盘类零件的装夹需求设计，可直接安装在车床主轴端部，为后续的卡盘安装、工件定位提供稳定的基准面。从实际加工工况来看，这类面板毛坯需要承受车削过程中的径向切削力、轴向进给力以及断续切削带来的冲击载荷，因此在结构设计上优先保证整体刚性，避免高速回转时出现振颤影响加工精度。

　　该零件整体为盘类回转结构，最大外圆直径控制在130mm，中心设置内螺纹孔，用于和车床主轴端部的外螺纹配合实现快速装夹定位，螺纹的精度等级直接决定面板安装后的同轴度误差，设计时预留了足够的精加工余量，毛坯阶段的螺纹底孔尺寸略小于成品尺寸，方便后续根据实际主轴参数进行配作加工。面板的台阶面结构分为两层，外层大端面用于安装三爪自定心卡盘或者四爪单动卡盘，端面上预留的螺栓孔位置在毛坯阶段做了沉台余量处理，避免后续钻孔时出现偏斜；内层小凸台的端面与主轴端面贴合，起到轴向定位的作用，毛坯阶段该面留有的加工余量可保证装配后端面跳动控制在合理范围内。

　　从设计思路上，这类面板毛坯采用近净成形工艺制作，减少后续机加工的材料去除量，降低加工成本的同时也能保留金属内部的纤维流线，提升零件的整体强度。零件的壁厚设计经过载荷校核，最薄处的壁厚足以承受最大切削参数下的载荷，不会出现变形问题；外圆与内孔的同轴度在毛坯阶段就控制在较小的公差范围内，减少后续精加工时的找正时间。在实际安装使用时，需要先将主轴端部的配合面擦拭干净，将面板通过中心螺纹旋合到主轴上，再通过锁紧机构将面板与主轴紧固，之后才能在面板上安装卡盘等装夹附件，安装过程中需要打表检测面板端面的跳动量，若跳动超差可通过修刮端面或者调整安装位置来保证精度。

　　这类面板毛坯的适用场景覆盖了小型维修车间、五金加工坊的普通车削作业，也可配套教学用车床开展实操训练，针对不同装夹需求，还可在该毛坯基础上加工出专用的定位止口，用于装夹异形零件或者薄壁零件，避免装夹变形。相较于成品面板，毛坯件给使用者留出了更大的二次加工空间，可根据实际加工的零件特性、主轴的实际磨损情况进行适配性加工，比标准成品面板的适配性更强，尤其适合一些主轴经过维修、原有标准面板无法满足同轴度要求的老旧车床使用。在毛坯的结构细节上，边缘处做了小倒角的余量设计，避免后续加工完成后边缘出现锐边划伤操作人员，中心螺纹孔的入口处也预留了倒角余量，方便旋合到主轴上时对中，不会出现螺纹错牙的问题。整体结构没有多余的减重槽或者复杂曲面，完全以实用刚性为核心设计目标，符合车床附件重载、稳定的使用需求。
