剖分式轴系固定用Plummer轴承座结构

　　在带式输送机驱动辊、矿山破碎设备传动轴、中小型风机主轴这类长轴跨距布置的传动场景里，轴系的径向支撑与轴向限位一直是结构设计的核心环节，这类工况下轴件往往需要穿过支撑点位，整体式轴承座的穿装难度大，后期维护更换轴承时需要拆解整段轴系的联轴器、带轮等端侧部件，停机维护成本极高，而这类Plummer结构的剖分式轴承座，正是针对这类痛点设计的支撑组件。

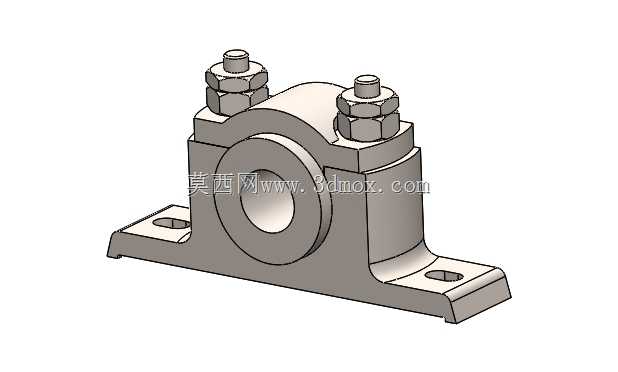

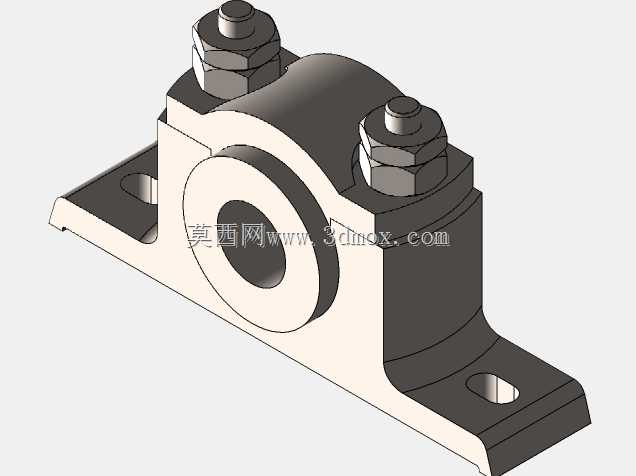

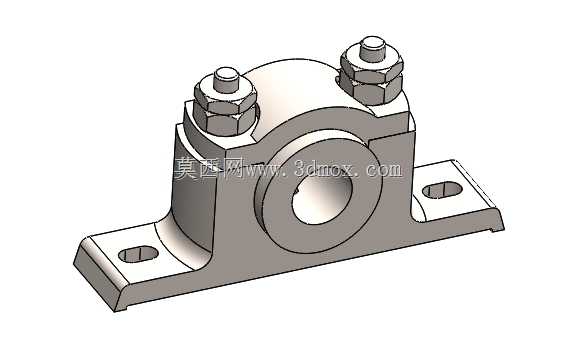

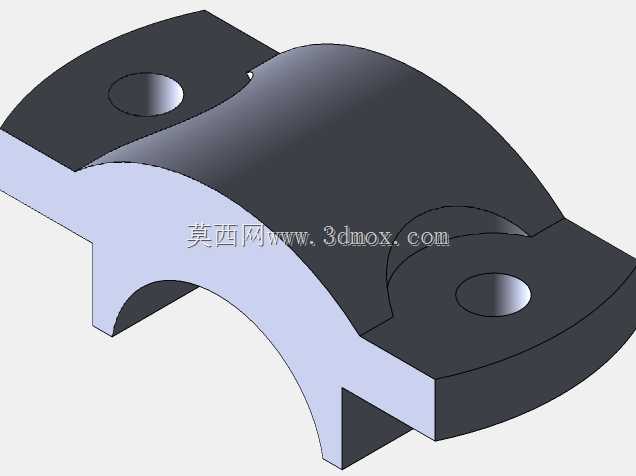

　　从实际功能来看，该组件的核心作用是为旋转轴提供稳定的径向承载支撑，同时配合轴承内圈的轴向定位结构，限制轴系运行过程中的轴向窜动，抵消传动过程中带传动张紧力、齿轮啮合径向力带来的载荷，避免轴系出现挠曲变形。上盖与底座采用剖分式对合结构，结合面加工有定位止口，保证上下两部分装配时的同轴度，不会出现错边导致的轴承外圈卡滞问题；上盖顶部布置的两组螺栓紧固件，采用双螺母防松结构，能够在设备长期振动的工况下避免预紧力衰减，保证上盖对轴承外圈的压紧力稳定，不会出现轴承外圈在座孔内转动的跑圈问题。

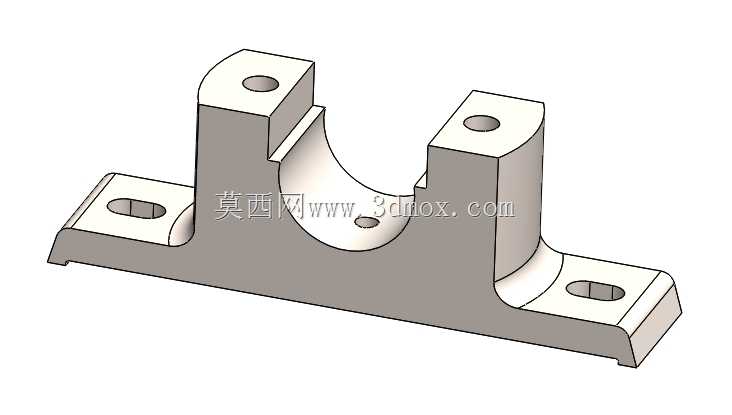

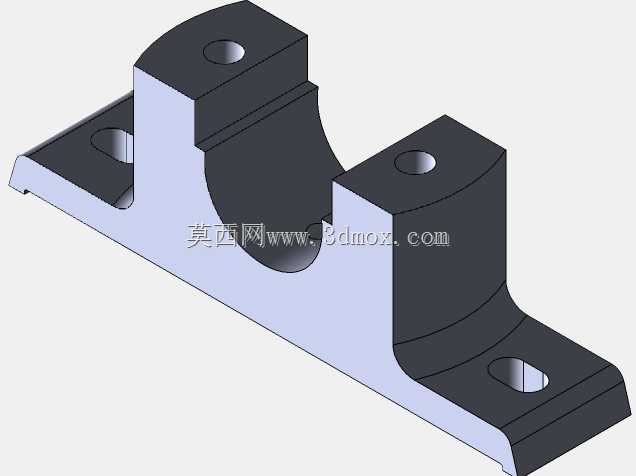

　　设计过程中首先要匹配适配的调心滚子轴承或者深沟球轴承的外圈尺寸，座孔的公差带选用H7级过渡配合，既保证轴承外圈装拆时的便利性，又能限制外圈在运行过程中的周向转动；底座的两个安装脚设置有长圆形安装孔，安装时可以根据机架的实际安装孔位做小范围的位置调整，降低机架加工时的孔位精度要求，安装脚的厚度经过载荷校核，能够在额定静载荷下不出现弯曲变形，保证支撑面的平面度。底座底部的支撑面经过铣削加工，与机架安装面的接触面积不低于85%，避免局部应力集中导致的底座断裂问题。

　　从安装边界来看，该轴承座的轴向宽度需要匹配所配轴承的宽度，预留出轴承外圈的轴向定位台阶高度，台阶高度不超过轴承外圈厚度的三分之一，避免干涉轴承保持架的运转；两侧的密封槽位可以配置毡圈油封或者唇形密封圈，适配有粉尘、喷淋的工业工况，防止外界杂质进入轴承内部，同时阻挡轴承内部润滑脂的泄漏。上盖的顶部可以根据需求加装注油嘴，方便在不拆解轴承座的情况下补充润滑脂，延长轴承的维护周期。

　　在实际选型应用时，需要根据轴系的径向载荷大小、运行转速、工况冲击特性匹配对应强度等级的铸件材质，常规工况下采用HT200灰铸铁铸造即可满足减振与强度需求，重载冲击工况下可以选用铸钢材质提升结构抗冲击性能。装配时需要先将轴承内圈加热套装到轴的对应轴颈位置，再将轴承外圈与下半座孔贴合，扣合上盖后按照对角线顺序分次拧紧螺栓，避免单侧受力导致的座孔变形，拧紧力矩需要根据螺栓规格匹配对应数值，避免预紧力过大导致的轴承游隙过小，出现运转温升过高的问题。

　　这类剖分式轴承座在通用机械传动场景中的适配性极强，相比整体式轴承座，其维护效率能够提升60%以上，尤其适合长轴系、安装空间受限、维护窗口期短的生产场景，在输送设备、建材机械、农业机械、通用风机等领域都有广泛的应用，结构设计成熟，零部件标准化程度高，备件采购与替换成本较低，是轴系支撑结构中非常经典的结构形式。
