高速转轴用带座花梗轴承结构设计

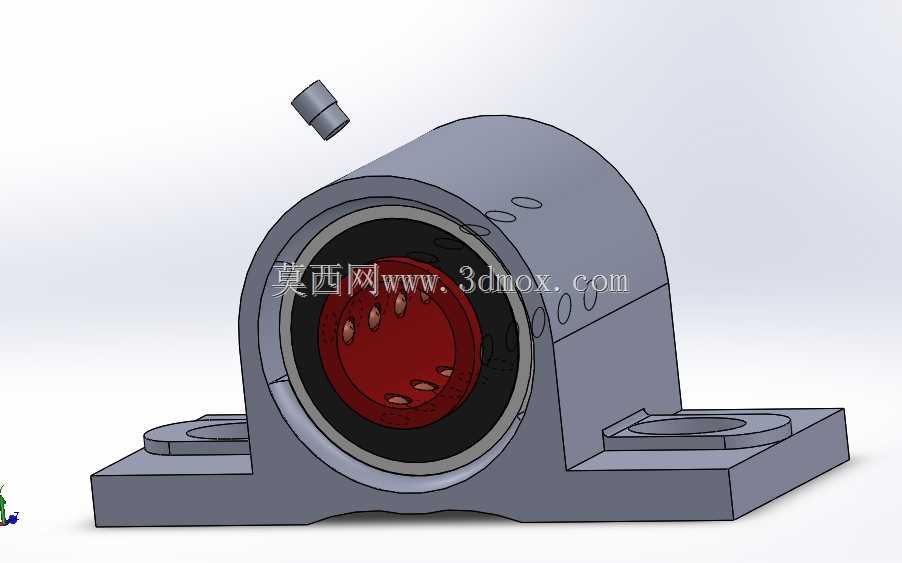

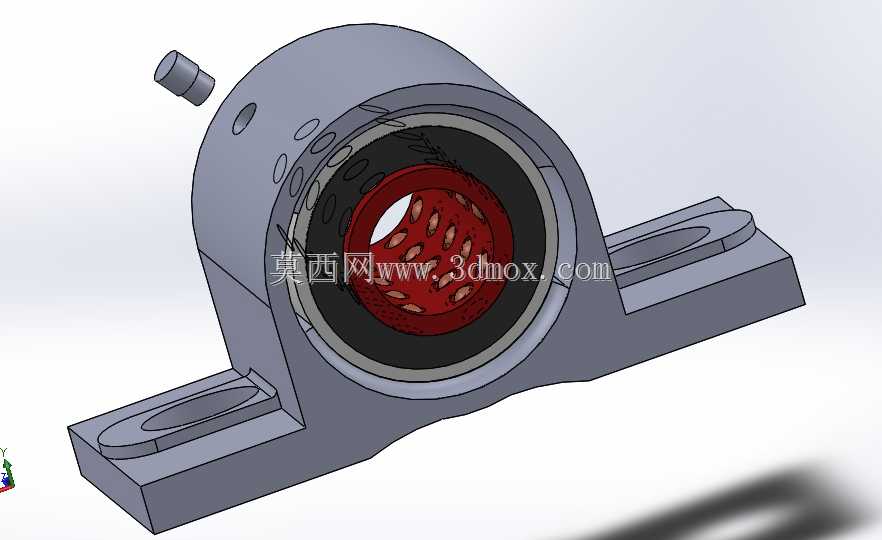

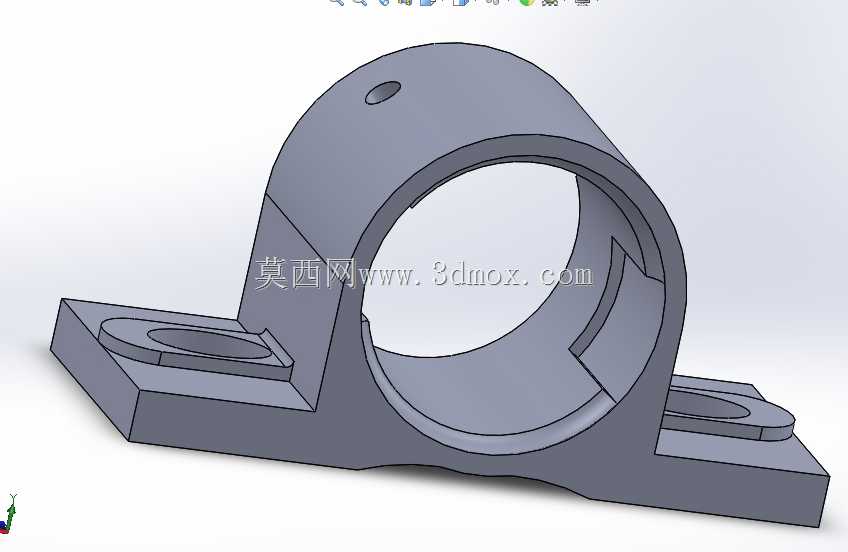

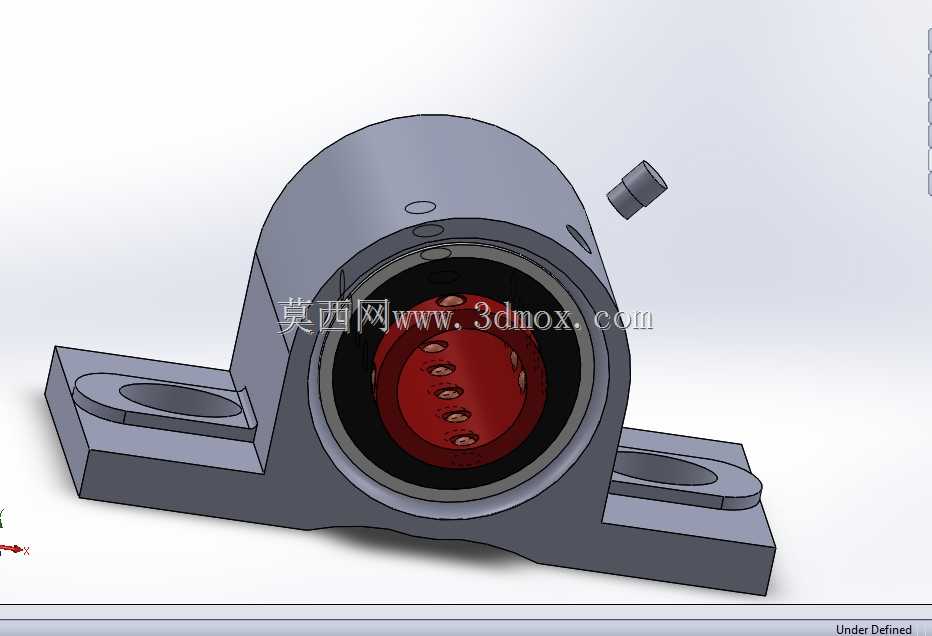

　　这款带座花梗轴承主要面向高速旋转轴系的支撑需求设计，在各类需要稳定支撑高速回转轴的设备场景中都能适配，常见于小型精密传动设备、高速主轴单元、轻工机械的高速传动工位，能够在高转速工况下持续为转轴提供稳定的径向支撑，同时兼顾一定的轴向限位能力，避免转轴在高速运转过程中出现径向跳动超差、轴向窜动过大的问题。从结构设计逻辑来看，整体采用剖分式立式带座结构，底座部分设置两个对称的长圆形安装孔，安装时可以根据实际装配的孔位偏差做小范围的位置调整，降低安装面的加工精度要求，安装孔的间距、孔径尺寸按照常规同规格带座轴承的安装边界做了适配，能够直接替换同安装尺寸的常规带座轴承，不需要对设备安装面做二次改造。轴承座本体采用一体式铸造成型的结构思路，

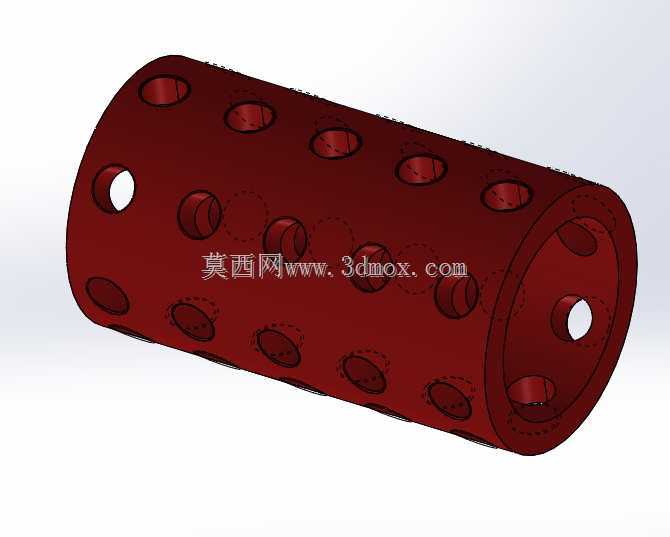

　　座体的壁厚做了均匀化处理，既保证足够的结构刚性，承受转轴运转时传递的径向载荷，也避免壁厚差异过大导致的铸造应力集中问题，座体上方设置的注油孔结构，能够在设备不停机的状态下完成润滑脂的补充，适配长期连续运转的工况需求。内部的轴承核心部分采用花梗式多孔保持架结构，保持架上的兜孔均匀排布，能够容纳更多的润滑脂，在高速旋转时，润滑脂可以在兜孔内形成持续的油膜，降低滚动体与滚道之间的摩擦阻力，同时多孔结构也能更好地容纳运转过程中产生的微小磨粒，避免磨粒进入滚道工作面造成轴承磨损加剧，延长轴承的维护周期。轴承内圈与转轴的配合采用基孔制过渡配合，既保证转轴与内圈的同步旋转，不会出现跑内圈的打滑问题，也方便后续维护时的拆卸更换，

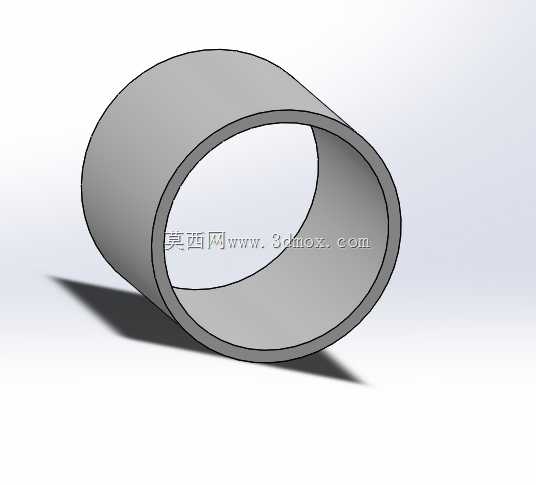

　　外圈与轴承座的配合采用基轴制间隙配合，能够补偿一定的轴系安装同轴度误差，避免因为安装对中偏差导致的轴承额外附加载荷。在实际选型使用时，需要注意安装面的平面度公差控制在合理范围内，锁紧底座安装螺栓时要采用对角分次拧紧的方式，避免座体因为单侧受力出现变形，导致轴承内部游隙变小出现卡滞问题。注油维护时需要选用适配高速工况的润滑脂，注脂量控制在轴承内部空腔的三分之一到二分之一之间，避免注脂过多导致高速运转时轴承温升过高。整体结构的外形轮廓做了圆角过渡处理，没有尖锐的棱角，既避免安装过程中出现磕碰划伤的问题，也能降低应力集中的风险，座体的安装底面做了铣削加工处理，保证与设备安装面的贴合度，避免安装后出现座体悬空的问题，影响支撑刚性。内部的密封结构采用接触式橡胶密封，能够有效阻挡外部的粉尘、切削液等杂质进入轴承内部，同时防止内部润滑脂泄漏，适配多粉尘、有少量喷淋的工业生产场景。
