液压千斤顶承载框架结构三维设计

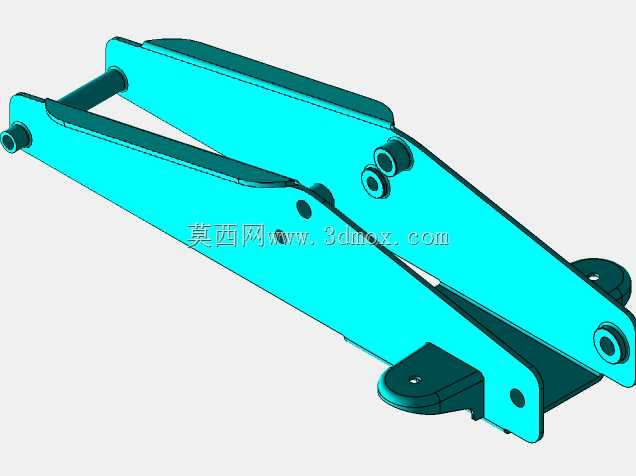

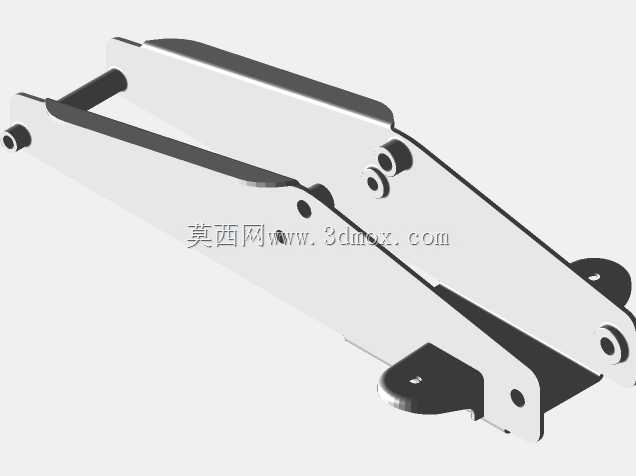

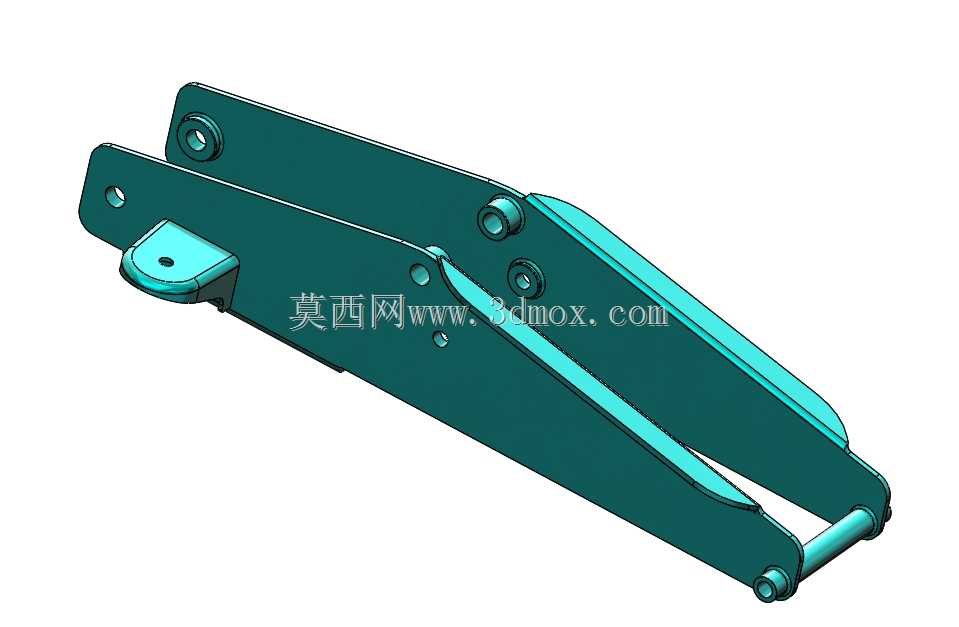

　　在起重维修、车辆应急救援、重型设备工位调整这类需要小行程大载荷顶升的作业场景里，液压千斤顶的框架是整个设备的核心承载基体，所有顶升力的传递、部件的安装定位、作业过程的形变控制都依赖这套框架结构的设计合理性。从实际工况来看，这套框架采用双平行侧板加中间加强撑的组合结构，侧板作为主要承力构件，整体采用长条形变截面设计，从顶端铰接点到底端顶升支撑端，截面厚度随受力弯矩的变化做了适配调整，靠近铰接销轴的位置因为要承受油缸顶升时的交变拉压载荷，做了局部加厚处理，同时预留了销轴安装的同轴孔位，孔位边缘做了倒角过渡，避免应力集中导致的长期使用疲劳开裂。框架的前端设置了带安装孔的凸台结构，这个位置是用来固定千斤顶的顶部支撑顶帽的，

　　凸台的平面度要求控制在合理范围内，保证顶帽安装后不会出现偏载，避免顶升过程中顶帽滑脱。侧板之间的加强撑采用斜向布置的筋板结构，刚好连接在油缸安装座和前端顶帽凸台之间，把顶升过程中油缸作用在框架上的力直接传递到承载端，减少侧板的侧向形变，同时也能避免两块侧板在受载时出现外张变形，保证各个铰接销轴的同轴度始终处于设计范围内。框架的底端设置了贯通的销轴安装孔，用来连接底部的支撑摆臂或者底座连接结构，这个位置的孔位和顶端的铰接孔、油缸安装孔的位置度有严格要求，不然会导致整个千斤顶的动作卡滞，甚至出现油缸偏磨的问题。从安装边界来看，这套框架的整体宽度需要适配常用卧式液压千斤顶的外壳尺寸，两块侧板的外侧间距要小于底座的安装槽宽度，

　　内侧间距要留出油缸、顶升连杆的运动空间，避免动作过程中出现运动干涉。侧板上预留的多个小孔位，分别用来安装液压油缸的固定销轴、复位弹簧的挂接柱、锁止机构的定位轴，每个孔位的直径都和对应配合的销轴做了间隙适配，既保证装配时的顺畅度，又不会因为间隙过大导致部件晃动。在实际设计过程中，框架的材质选型通常会选用高强度结构钢，焊接成型后需要做去应力处理，避免焊接形变导致孔位错位，各个铰接孔的位置需要在焊后做二次精加工，保证同轴度公差符合装配要求。和传统的单板式框架相比，这种双板加斜撑的结构在同等重量下承载能力提升明显，因为斜撑的存在把原本侧板承受的弯曲应力部分转化为筋板的拉压应力，充分利用了钢材的抗拉压性能，减少了不必要的材料冗余。在日常使用场景中，不管是汽修场景里顶升车辆底盘，还是工厂里调整重型模具的工位，这套框架都需要承受偏载、冲击载荷的考验，所以在设计时在容易出现应力集中的销轴孔位置都做了凸台加强，相当于增加了孔位的接触长度，降低了销轴和孔壁的接触压强，减少长期使用后的磨损量。框架表面的处理通常采用喷塑或者镀锌工艺，既可以提升耐腐蚀性能，适应汽修车间多油污、多水汽的作业环境，也能在一定程度上掩盖焊接产生的表面瑕疵。从运动轨迹来看，框架在顶升过程中会绕底端的销轴做圆弧摆动，所以在设计时需要校核整个摆动行程内，框架和油缸、底座、连杆之间的最小间隙，保证在最大顶升高度时，各个部件之间不会出现碰撞，同时复位弹簧的挂接位置要保证在千斤顶回落时，

　　弹簧的拉力能够顺畅带动框架回到初始位置，不会出现卡滞。另外，框架侧面预留的小平面是用来粘贴载荷标识、操作说明的位置，这个平面的平整度也有一定要求，避免标识粘贴后起翘脱落。对于三维建模从业者来说，设计这类承载框架时，不能只做外形的拉伸拼接，需要结合受力路径来布置筋板和加强结构，先梳理清楚整个顶升过程中力的传递路线：液压油缸输出的推力作用在框架的中部铰接点，一部分力通过斜撑传递到前端顶帽，作用在被顶升物体上，另一部分力通过底端销轴传递到底座，形成稳定的受力闭环，所有的结构布置都要顺着这个力的路径来，才能在控制重量的前提下保证结构强度。同时要注意各个铰接位置的配合间隙设计，不同功能的销轴配合公差要做区分，固定油缸的销轴因为需要相对转动，间隙可以稍大，而固定加强筋和侧板的焊接位置则需要保证连接强度，不需要预留活动间隙。在实际装配过程中，框架的两个侧板需要保证平行度，不然会导致销轴安装后出现别劲的情况，手动操作千斤顶时会感觉手感沉重，长期使用还会加剧销轴和孔位的磨损，缩短整个千斤顶的使用寿命。
