双排八芯矩形接插件塑壳结构设计

　　这款双排八芯矩形接插件塑壳，是面向低压信号传输、小功率供电回路设计的绝缘承载构件，日常在工业控制板卡接线、消费电子内部线束对接、小型机电设备内部布线场景中大量使用，核心作用是为内部导电端子提供绝缘防护、定位支撑，同时通过公母塑壳的卡扣配合实现对接后的防松脱，避免设备运行过程中受振动、拉扯影响出现端子移位、接触不良的问题。

　　从实际使用的需求倒推设计逻辑，这类接插件塑壳首先要满足端子的精准定位，每一个端子腔的筋位尺寸都严格匹配对应规格的冲压端子尺寸，端子插入后不会出现晃动、偏斜，公母端对接时每一路插针与插孔的同轴度偏差控制在允许范围内，避免插针弯折、接触电阻过大的问题。塑壳上下两部分的卡扣结构做了渐变斜角设计，对接时顺着导向斜面滑入，到位后发出清晰的卡扣到位反馈，不需要额外施加过大的按压力，同时卡扣的卡合量经过反复验证，既不会因为卡合过浅导致受外力轻易松脱，也不会因为卡合过深导致检修拆卸时难以分离。

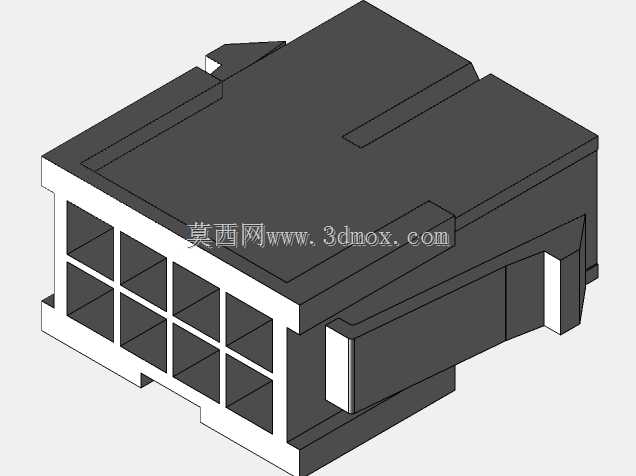

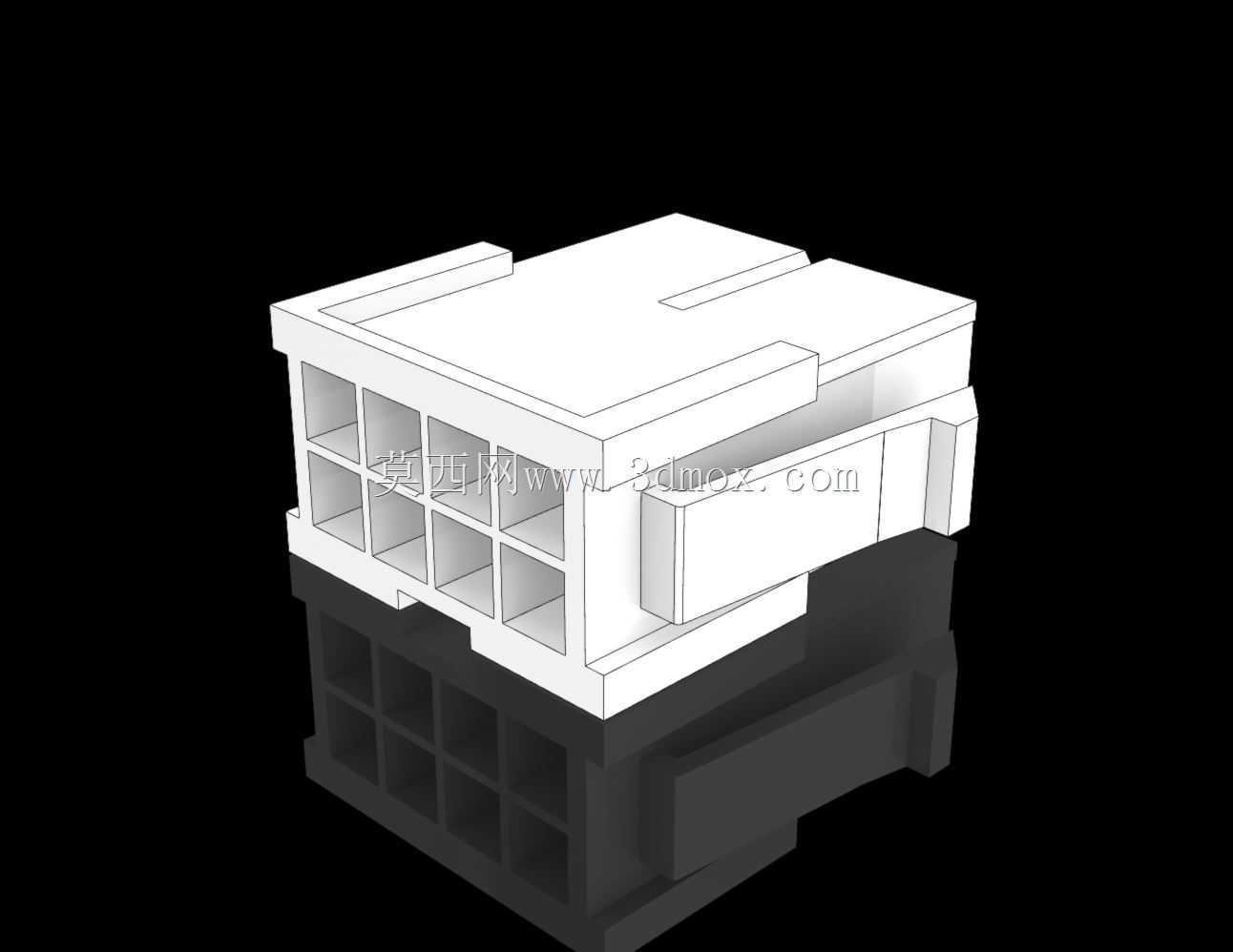

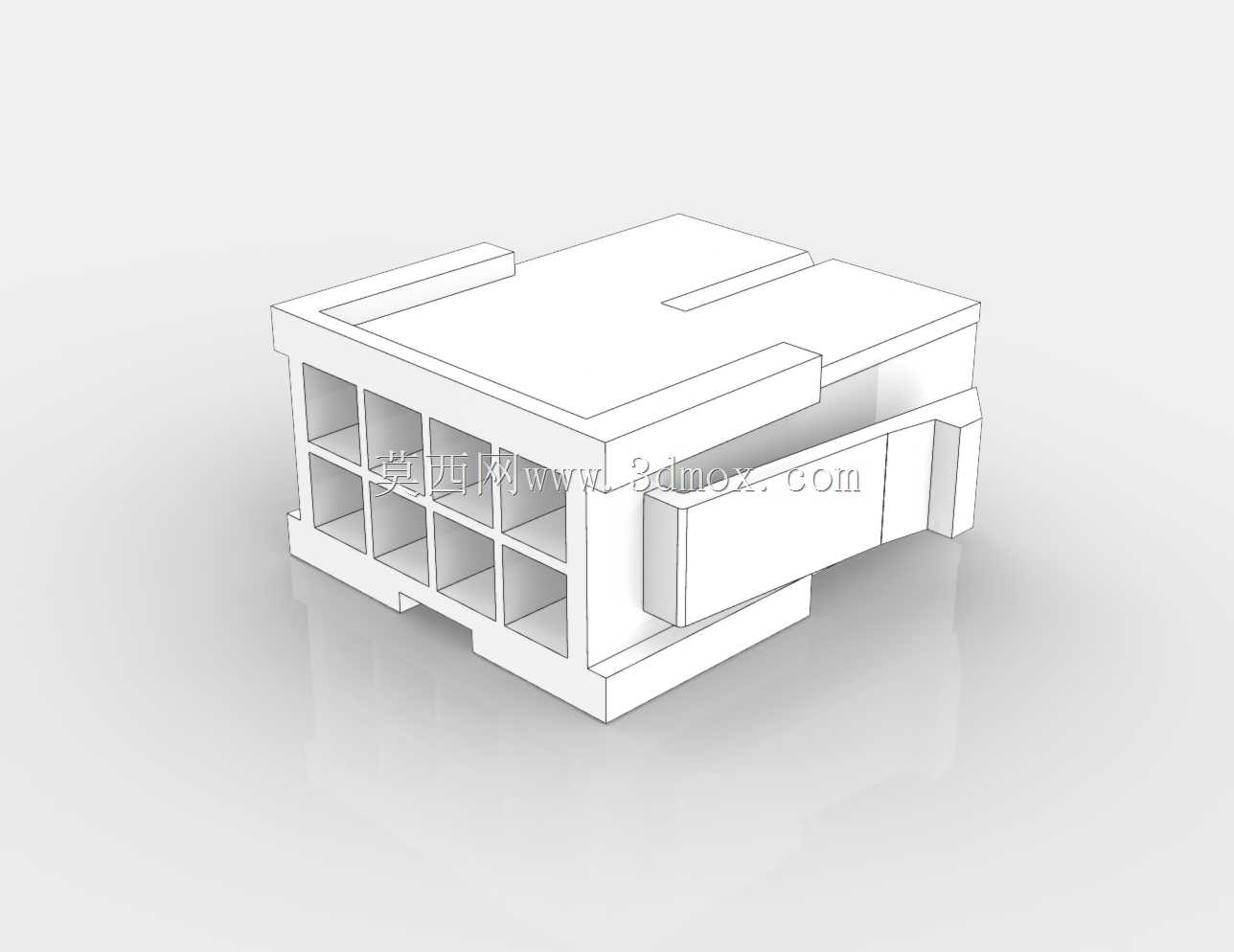

　　外形尺寸方面，这款塑壳整体外轮廓控制在20×12.8毫米的边界内，属于小间距多芯接插件的常规尺寸范畴，在PCB板上布局时，横向占用的板上空间仅20毫米，纵向突出板面的高度适配常规板内线束的弯曲半径要求，不会和周边的电容、电阻等贴片元器件产生安装干涉。塑壳的端子腔采用双排对称布局，每排四个腔位，对应八路接线回路，能够同时满足多路信号或者小电流供电的传输需求，相比单排同芯数接插件，横向占用空间缩小近一半，非常适合板上空间紧凑的电子产品内部布线使用。

　　设计过程中针对塑壳的导向结构做了重点优化，公端塑壳的两侧设置了突出的导向筋，母端对应位置做了匹配的导向槽，对接时哪怕存在一定的角度偏差，导向结构也能自动引导公母端对齐，避免硬插导致的端子变形、塑壳开裂问题。塑壳外壁做了细微的防滑纹理，操作人员插拔时手指接触的位置摩擦力足够，不会因为手滑导致施力方向偏斜。端子腔内部设置了防退卡台，端子插入后卡台会卡入端子对应的定位缺口内，正常拉扯线束时端子不会从塑壳中脱出，保证接线后的连接可靠性。

　　从材料选型的适配性来看，这类塑壳通常采用阻燃尼龙材质注塑成型，设计时预留了均匀的壁厚，避免注塑过程中出现缩痕、缺胶等缺陷，同时壁厚均匀性也保证了塑壳成型后的尺寸稳定性，不会因为冷却不均出现翘曲变形，影响公母端的配合精度。塑壳的边缘全部做了圆角过渡，没有尖锐的毛刺飞边，装配过程中不会划伤操作人员的手部，也不会割伤线束的绝缘层，避免出现短路隐患。

　　在实际设备布线场景中，这类八芯接插件常被用于传感器信号接线、控制面板按键信号传输、小型步进电机的绕组接线等场景，相比焊接接线的方式，采用这类接插件能够大幅提升设备装配的效率，后期检修更换部件时也不需要重新焊线，直接拔插接插件即可完成部件更换，大幅降低现场维护的时间成本。设计时也充分考虑了批量生产的工艺性，塑壳的脱模斜度设置在合理范围内，注塑模具结构简单，不需要复杂的抽芯结构就能完成成型，能够有效控制批量生产的成本，同时保证每一批次产品的尺寸一致性，满足大批量电子装配的使用需求。
