执手式室内门锁锁体结构三维设计

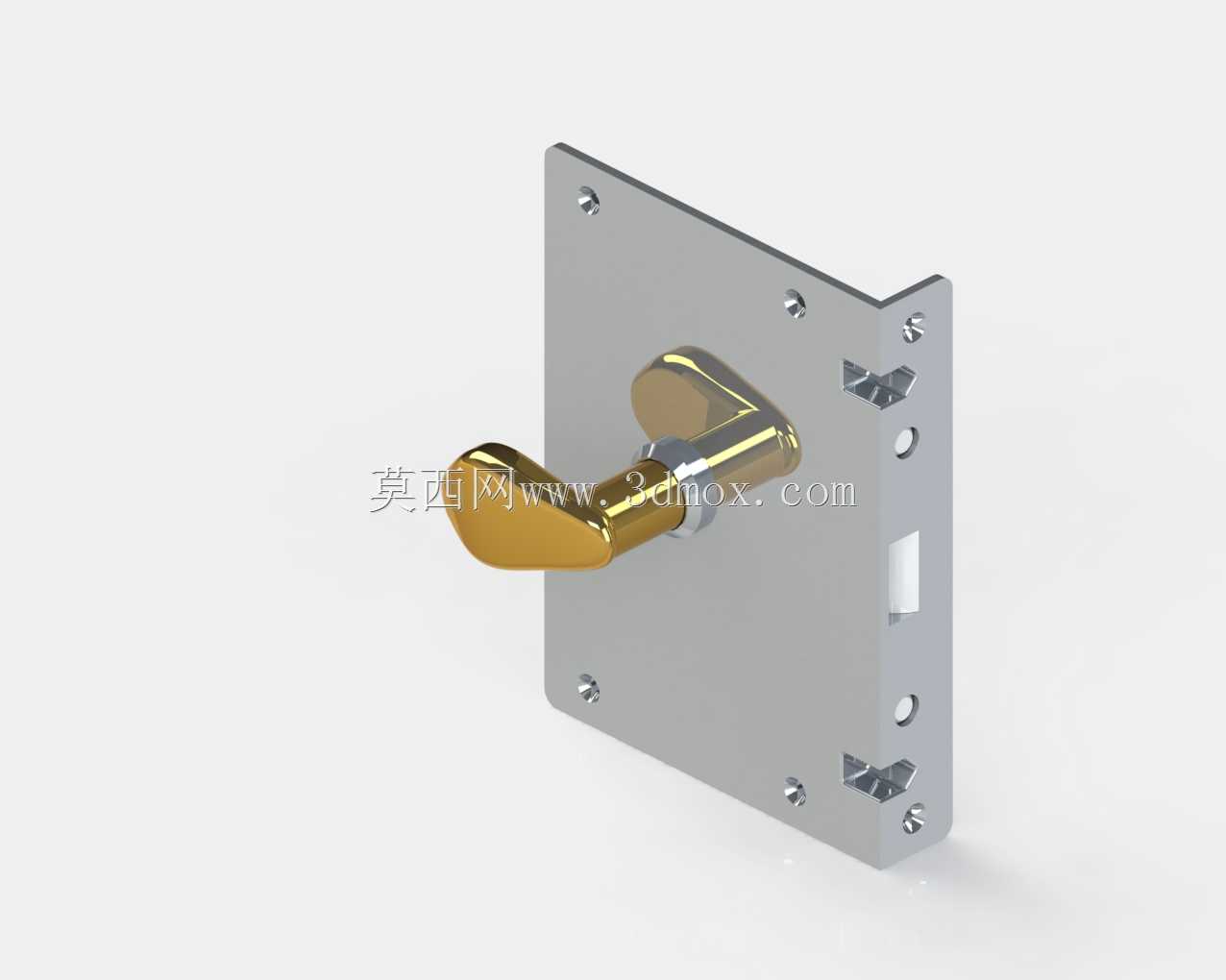

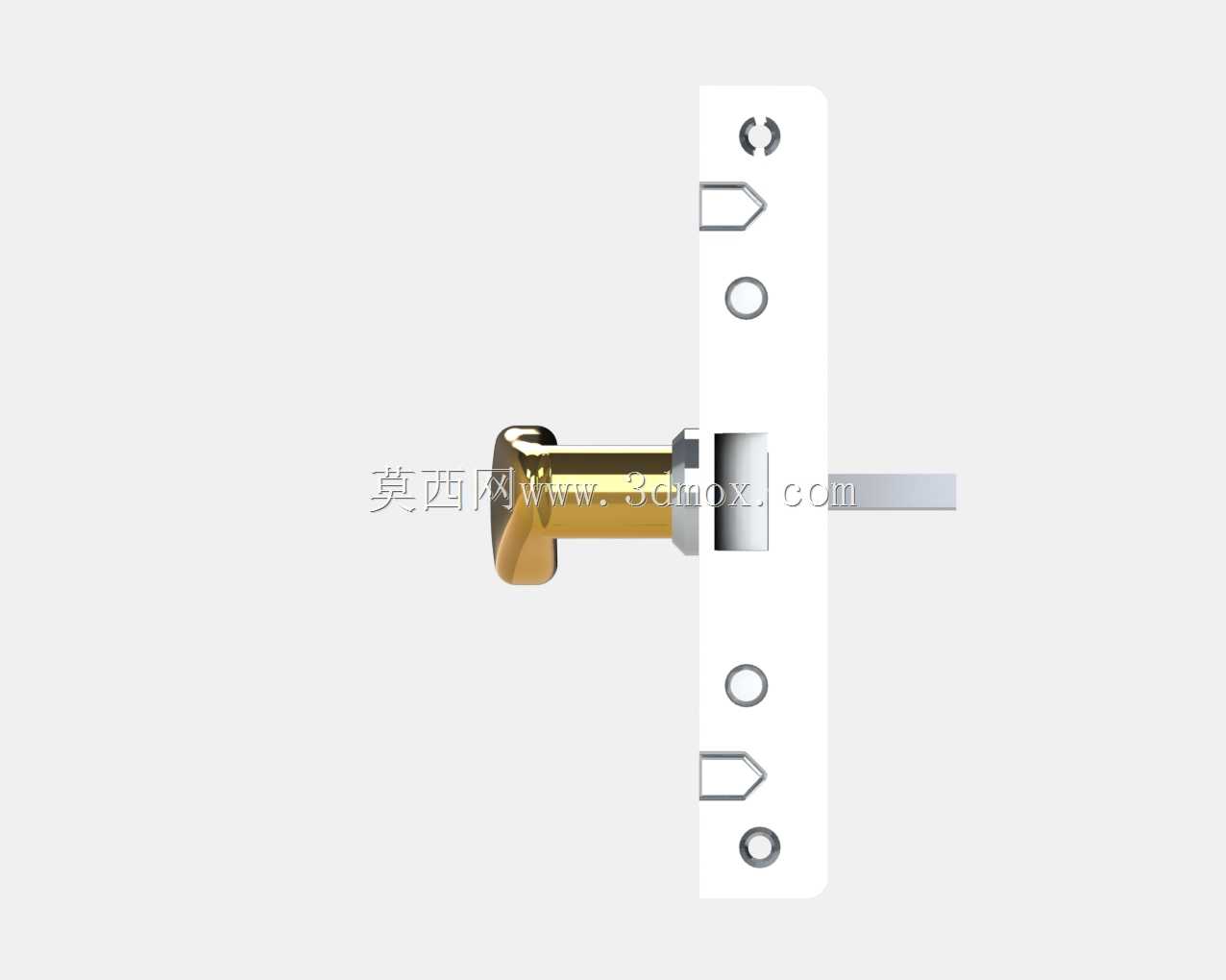

　　日常民用与商用空间的门扇启闭管控场景中，执手式插芯门锁是应用覆盖度最高的门控五金部件，这套三维结构完整还原了锁体与执手的装配关系，可直接用于门企的新品选型验证、五金配套的结构干涉校验，也能作为锁具设计从业者的结构参考素材。从实际安装场景来看，这类锁体适配常规厚度40-50mm的室内木质门、钢质门，安装时需在门扇侧边开出对应尺寸的锁体槽，锁体的侧边衬板通过自攻螺丝固定在门扇侧端面，执手的方杆穿过锁体的方轴孔后，两侧执手对锁固定即可完成基础装配，整套结构的安装边界预留了足够的螺丝避让空间，不会出现常规安装时螺丝顶到锁体内部构件的问题。功能层面，这套锁体采用单斜舌结构，执手下压时带动内部拨片收回斜舌实现门扇开启，

　　松开执手后斜舌在内部弹簧作用下自动弹出，配合门框上的导向片实现门扇的闭合锁止，斜舌的端面做了圆弧导向处理，门扇关闭时无需额外按压执手，斜舌接触导向片后可自主压缩收回，到位后自动弹出卡入锁舌盒，日常使用的启闭手感顺畅，不会出现卡滞、跳舌的问题。设计思路上，整个结构优先考虑了民用场景的耐用性需求，锁体外壳采用冷轧钢板冲压成型，关键受力的拨片、方轴座采用锌合金压铸材质，执手表面做了抛光镀铬处理，既保证了外观的金属质感，也能提升日常使用中的耐磨抗腐蚀性能，避免长期握持后出现表面锈蚀、镀层脱落的问题；内部的弹簧构件均做了防锈处理，在卫生间、厨房这类高湿度的安装场景下，也不会出现弹簧锈蚀导致的执手回弹失效问题。结构细节上，

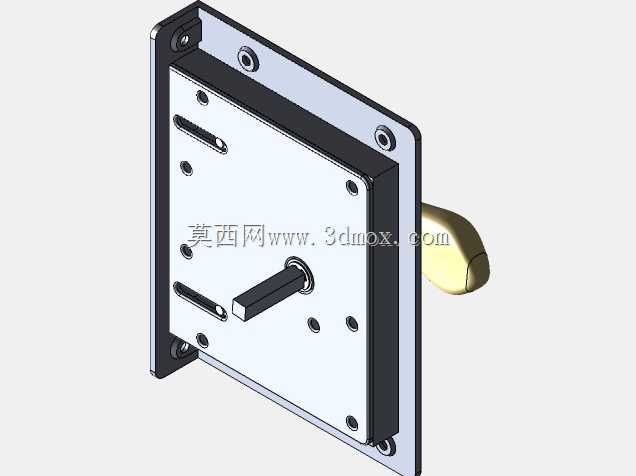

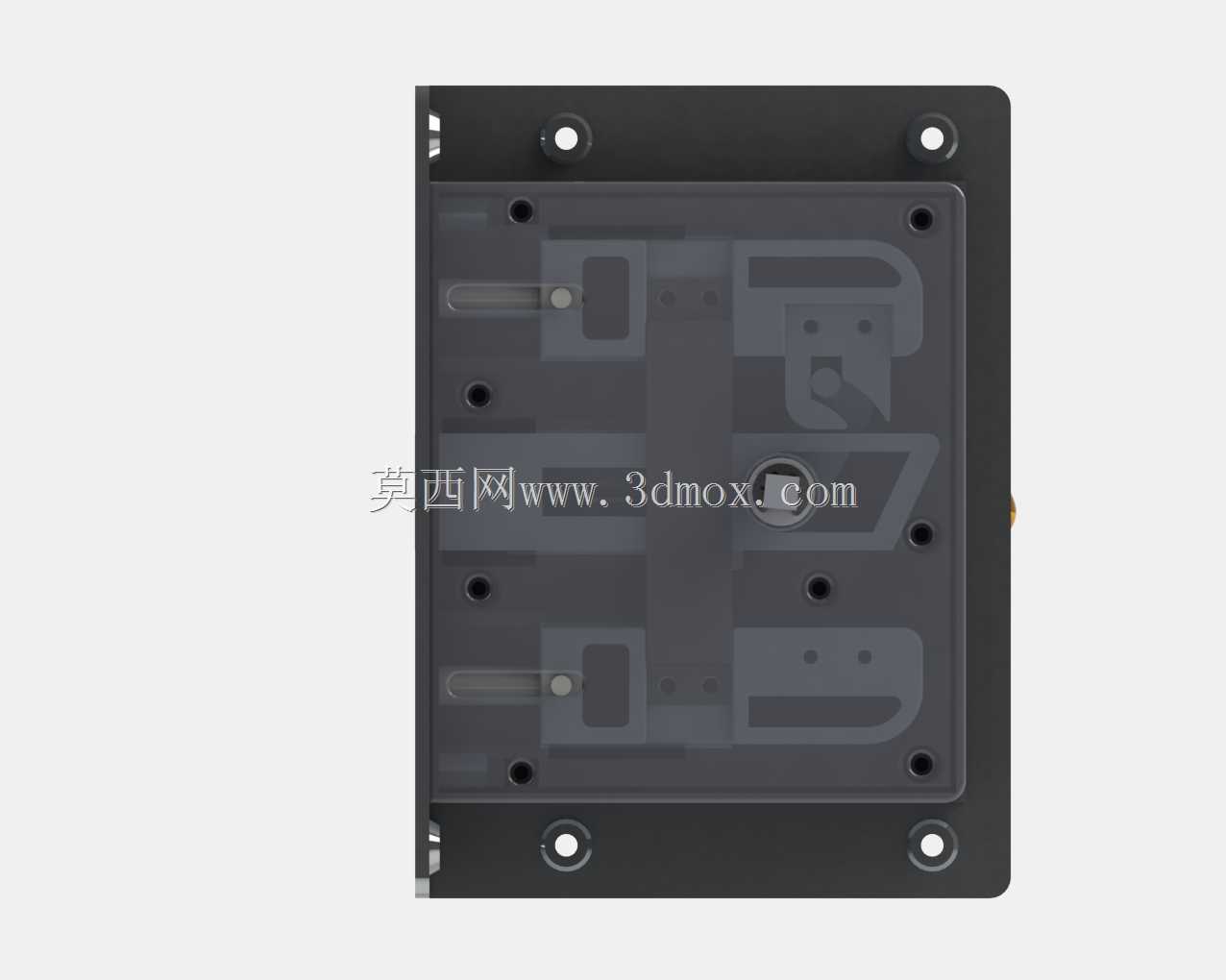

　　锁体衬板上预留了上下两个固定螺丝孔，对应门扇侧边的安装孔位，衬板与锁体主体的连接采用铆接固定，不会出现长期使用后衬板松动移位的问题；执手与底座的连接位置设置了耐磨衬套，长期反复启闭过程中可以减少金属部件之间的硬摩擦，降低执手松动下垂的概率，按照常规民用场景的使用频率测算，这套结构的无故障启闭次数可以达到十万次级别，完全满足日常使用的寿命要求。从三维建模的还原度来看，模型完整呈现了所有装配构件的配合关系，包括锁体内部的拨片、弹簧、斜舌的运动行程，执手转动时的角度限位也做了准确还原，转动执手时可以直观看到斜舌的收回过程，不存在结构干涉或者运动逻辑错误的问题，不管是用于产品演示动画制作，还是结构设计的参考校核，都能直接复用相关结构参数，

　　不需要再做额外的结构修正。针对不同的安装场景，这套锁体的衬板尺寸做了通用化设计，适配市面上绝大多数常规室内门的锁槽开孔尺寸，旧锁更换时不需要对门扇做额外的扩孔、修槽处理，直接替换原有锁体即可完成安装，降低了现场安装的调整工作量。锁舌的伸出长度做了合理设定，既保证了锁止后的防撬性能，不会因为舌长过短导致门扇受外力时轻易脱开，也不会因为舌长过长导致门扇关闭时出现碰撞异响、关闭不畅的问题，斜舌的侧面做了消音槽设计，配合门框锁舌盒内的消音胶垫，门扇关闭时的碰撞噪音可以控制在很低的水平，适配卧室、办公室这类对静音有要求的使用场景。
