数控车床用回转式连接轮结构设计

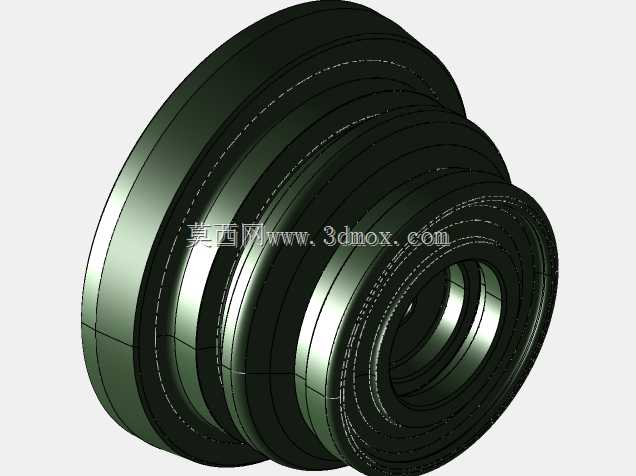

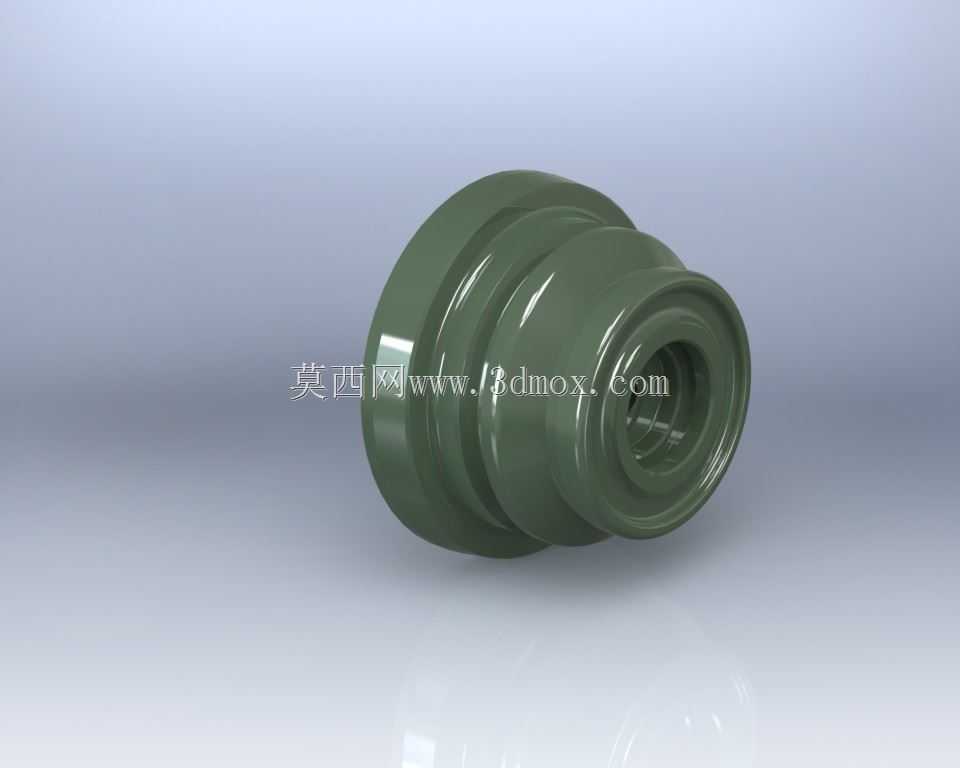

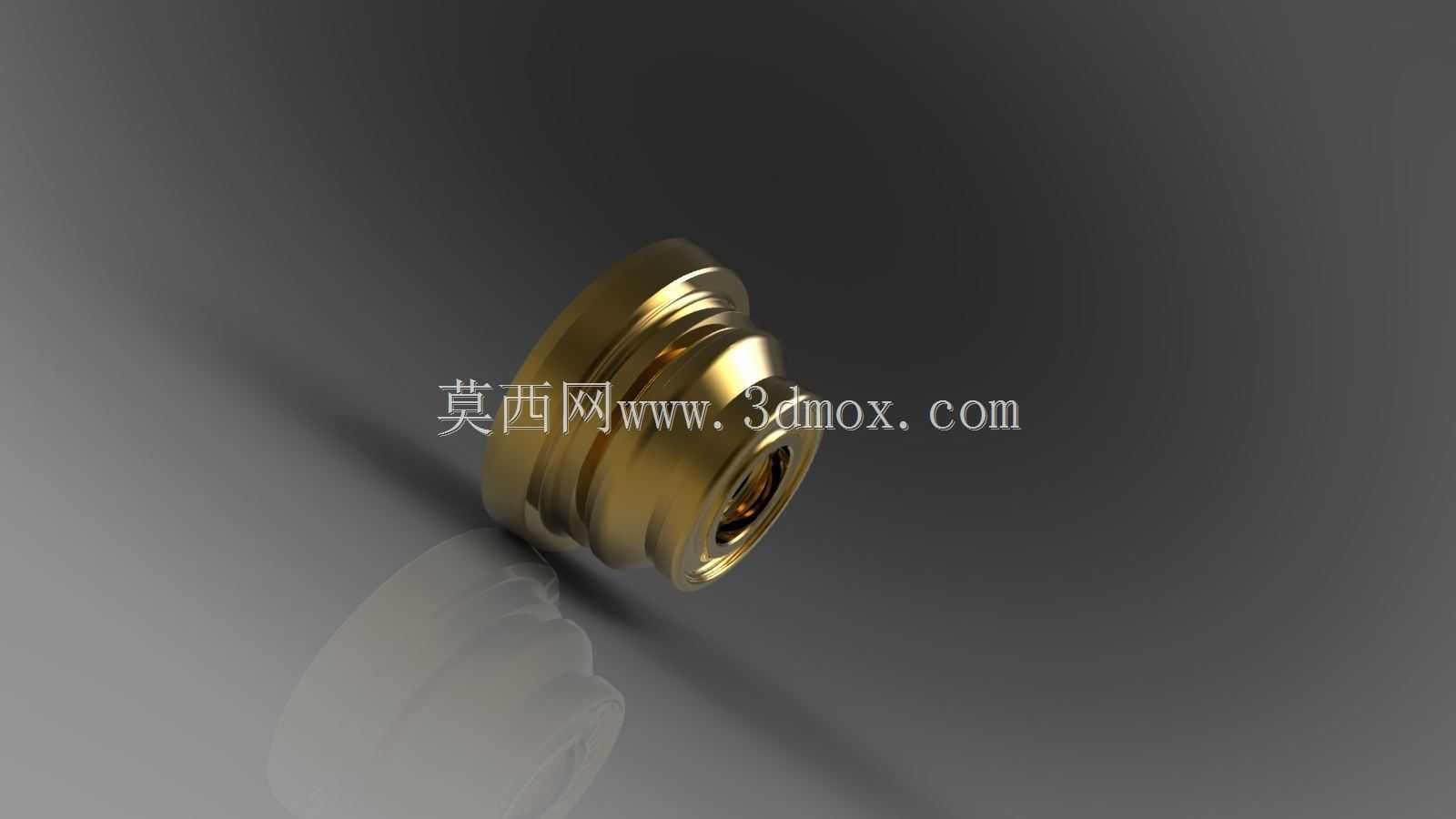

　　在数控车床的日常加工场景中，这类带阶梯内孔与外圆凸缘的回转类零件，常作为主轴端与工装夹具的过渡连接载体，承担扭矩传递、定位基准统一的核心作用。不同于标准法兰类连接件，该零件的外轮廓采用多段圆弧过渡与阶梯轴结合的设计，一方面是为了适配车床主轴端的安装锥面贴合度，减少高速回转时的动平衡偏差，另一方面外圆处的环形凹槽可直接嵌入主轴端的锁紧卡簧，无需额外设计压盖结构就能实现轴向定位，能有效缩短工装换装的辅助时间。从实际加工适配性来看，这类零件的内孔采用阶梯式通孔设计，大端内孔用于对接待加工工件的定位芯轴，小端内孔则穿入拉杆实现拉紧动作，内孔与外圆的同轴度公差需要控制在0.02mm以内，才能保证车削加工时工件的径向跳动满足精密零件的加工要求。

　　设计阶段需要优先考虑安装边界的匹配性，零件最大外圆直径需要适配对应型号车床的主轴端内孔尺寸，轴向总长度不能超出主轴鼻端的安装空间，避免回转时与刀架发生运动干涉，同时外圆表面的粗糙度需要达到Ra1.6以下，保证锁紧卡簧贴合时的摩擦力足够，传递额定扭矩时不会出现打滑偏移。在功能特性上，零件外轮廓的多段凸缘结构并非冗余设计，靠近大端的凸缘可作为安装时的轴向定位基准面，与主轴端面完全贴合后能保证整个连接件的垂直度，中间段的环形槽除了安装卡簧外，还可作为动平衡校正时的去重区域，当零件完成初加工后，可在该环形槽内通过铣削微量去重的方式，将整个回转体的动平衡等级提升至G2.5以上，满足车床最高转速下的平稳运行要求。从实际使用场景出发，

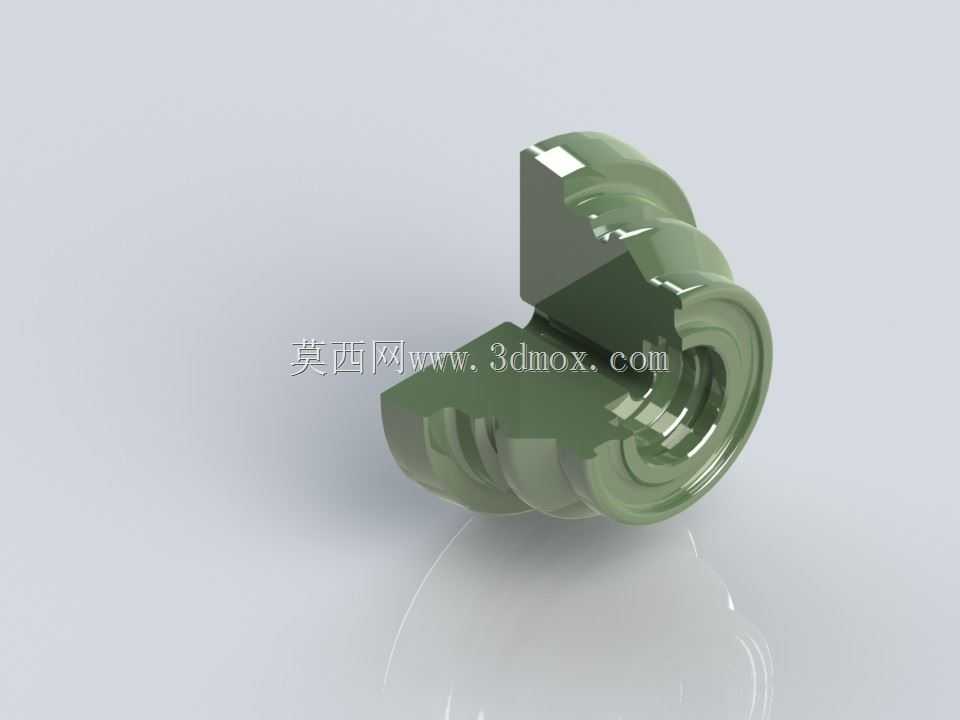

　　这类零件多用于中小规格数控车床的棒料加工、夹具快换场景，相比一体式的主轴连接结构，这种独立的过渡连接件磨损后可单独更换，无需拆解主轴内部结构，能大幅降低设备的维护成本。设计时还需要考虑零件的受力特性，扭矩传递主要依靠端面的摩擦力与内孔的配合过盈，因此大端定位面的平面度公差需要控制在0.01mm以内，避免贴合面存在间隙导致高速回转时出现振动。零件的材质通常选用40Cr调质处理，表面硬度达到HRC28-32，既保证足够的强度传递扭矩，又具备一定的韧性，避免频繁装夹时出现崩裂问题。外形尺寸的设计上，各段阶梯的直径差需要匹配卡簧的标准规格，内孔的阶梯过渡处采用R2的圆角过渡，减少应力集中，避免长期受交变载荷作用下出现裂纹。在三维建模过程中，

　　需要优先绘制回转中心线，通过旋转特征生成主体轮廓后，再对环形槽、端面倒角等细节进行细化，建模时需要注意各配合面的尺寸公差标注，尤其是与主轴配合的外圆面、与夹具配合的内孔面，需要在模型中明确公差带，为后续的数控加工编程提供准确的尺寸依据。这类零件在实际投产前，还需要通过干涉检查验证安装状态下与周边部件的间隙，尤其是刀架运行到主轴最近位置时，需要保证至少有3mm以上的安全间隙，避免加工过程中发生碰撞事故。
