小型带座环形安装基座结构设计

项目分类:通用机械零部件 发布时间:2022-01-21 ID:515887
  • 小型带座环形安装基座结构设计
  • 小型带座环形安装基座结构设计
  • 小型带座环形安装基座结构设计
  • 小型带座环形安装基座结构设计
  • 小型带座环形安装基座结构设计
  • 小型带座环形安装基座结构设计
  • 小型带座环形安装基座结构设计
  • 小型带座环形安装基座结构设计
  • 小型带座环形安装基座结构设计
  • 小型带座环形安装基座结构设计

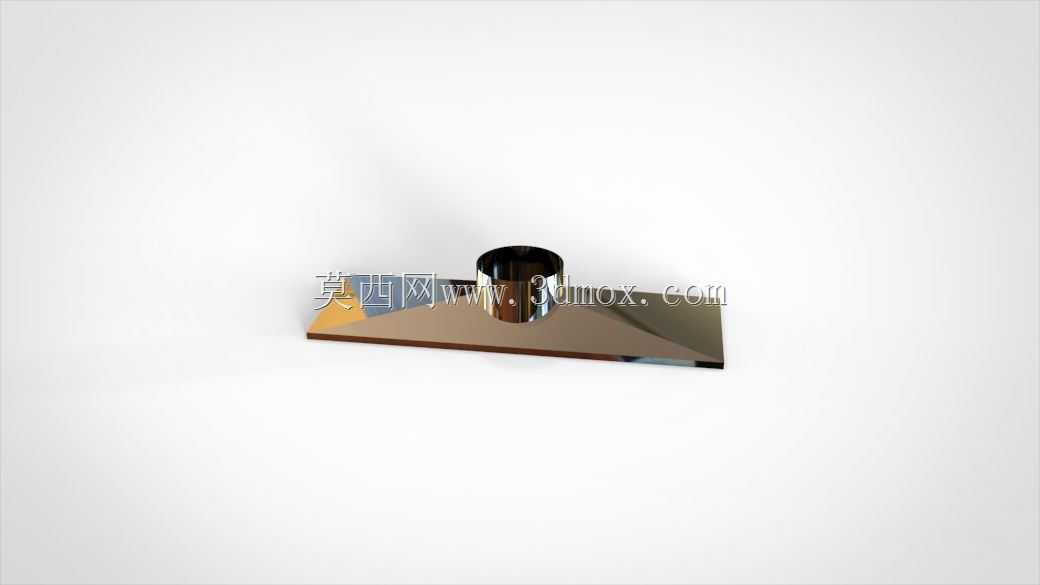

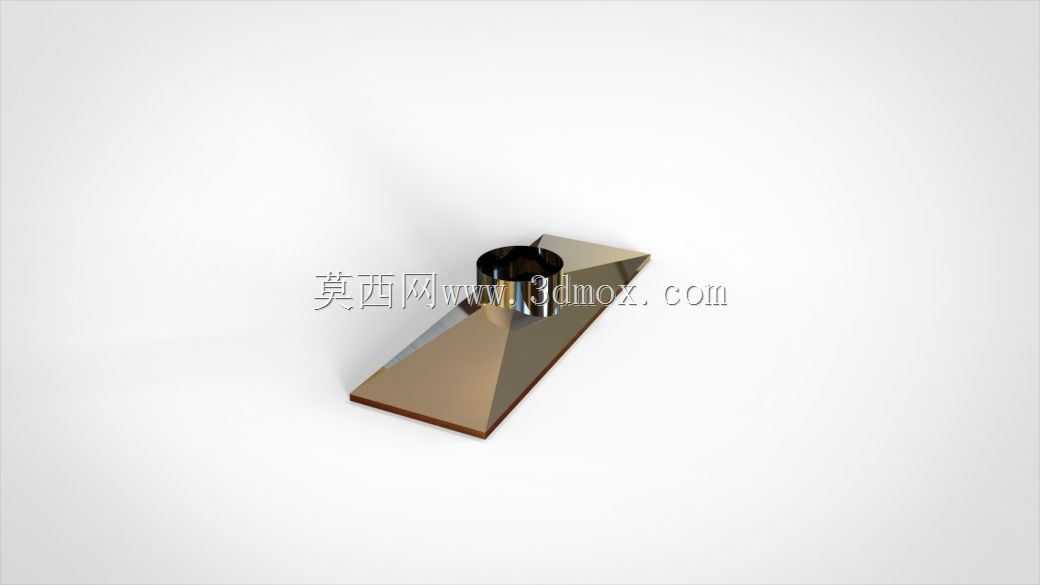

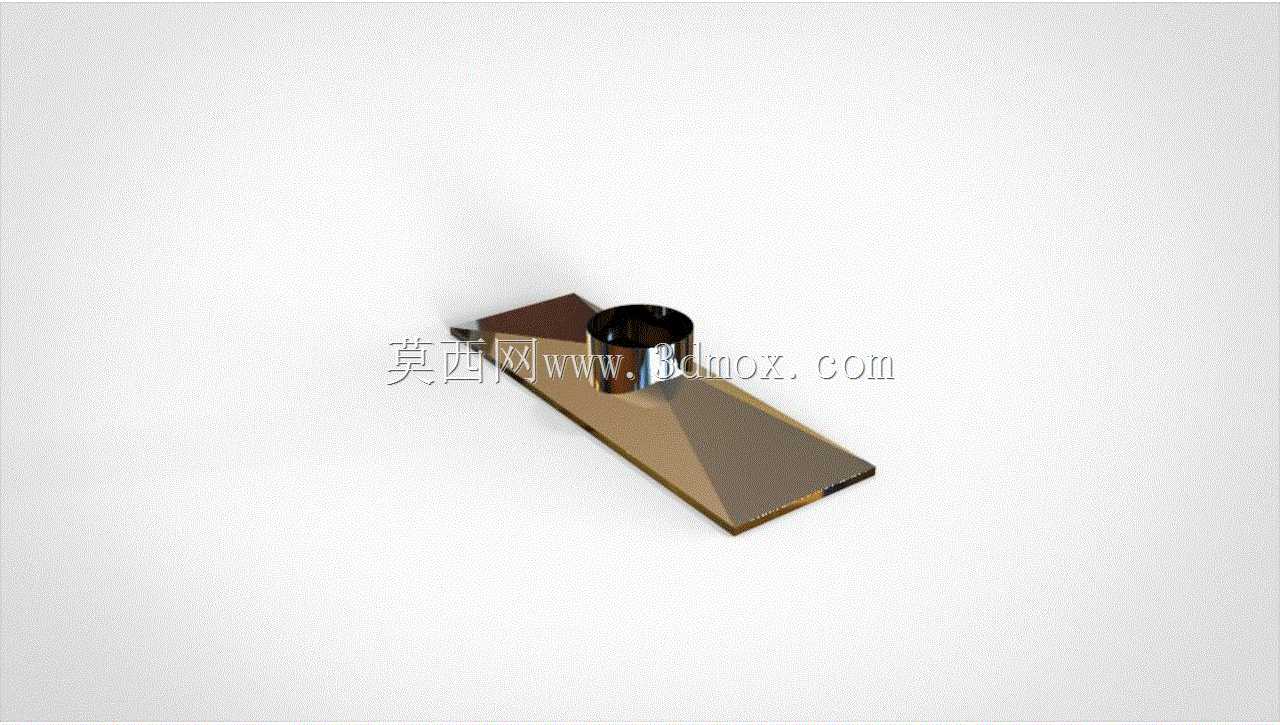

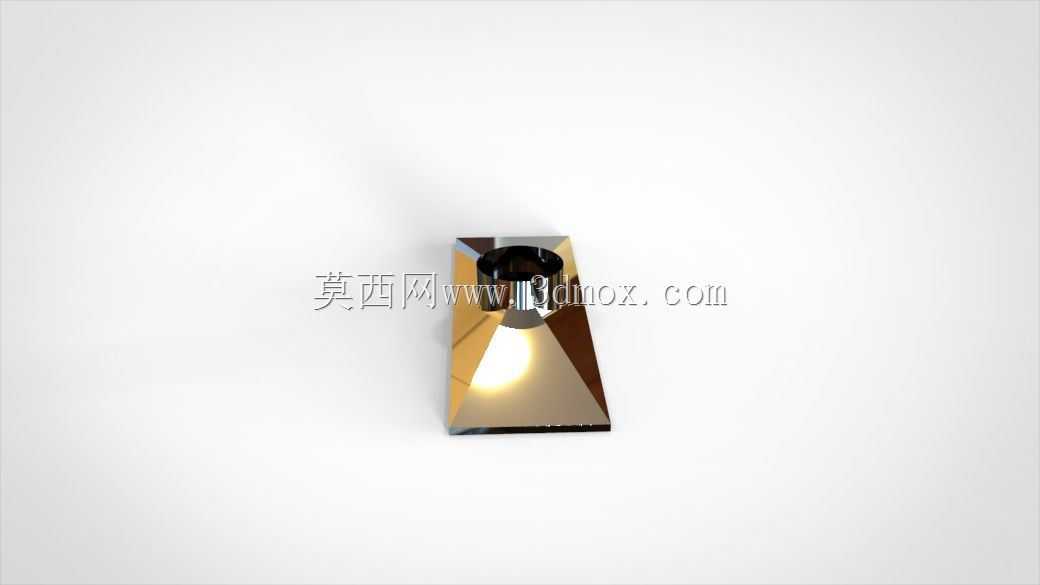

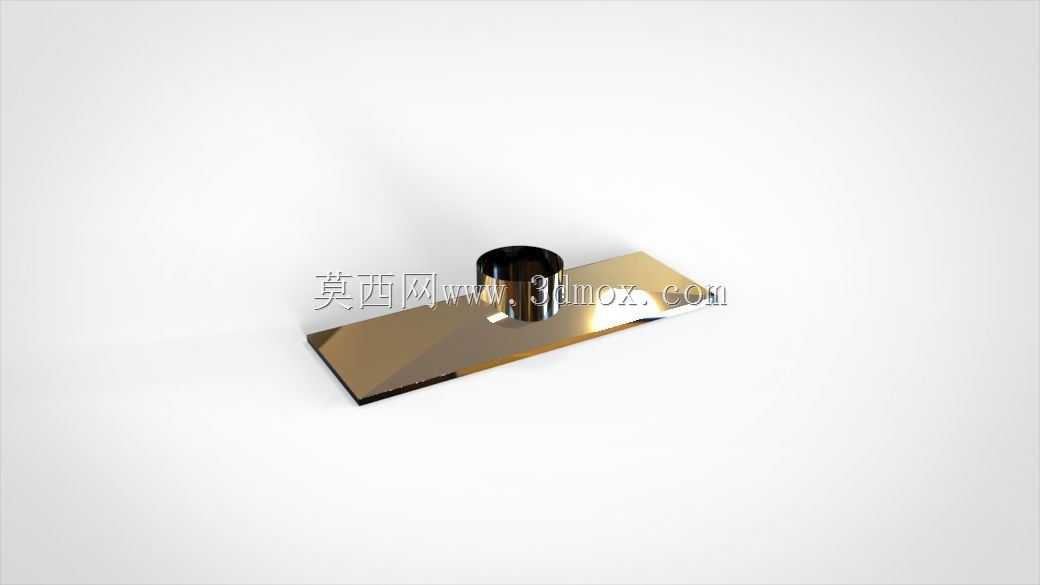

  在精密装配、小型实验工装搭建以及桌面级检测设备的布设场景里,这类带环形凸台的薄板基座是很常见的支撑固定构件,很多初次接触结构设计的工程师容易忽略这类小构件的细节处理,往往在实际装配时才发现安装干涉、支撑刚度不足或者定位偏差的问题。从实际使用场景来看,这类构件常被用作小型光学元件的承载底座、微型管路的固定支撑,或是小尺寸传感器的安装基准,它不需要承担大吨位的重载,但对安装面的平面度、环形凸台的同轴度有比较高的要求,毕竟这类基座往往是整套小型装置的定位基准,一旦基座本身的形位公差超标,后续装配的所有元件都会出现累计偏差,最终导致整套装置的功能无法达标。

  从结构设计的思路来看,这类构件采用薄板加凸台的组合形式,本质是在控制整体重量和材料成本的前提下,保证关键安装位置的结构强度。薄板部分的长宽尺寸需要匹配安装工位的预留边界,通常薄板的边缘会预留对应的安装孔位,用来将整个基座固定在设备台面或者工装基板上,设计时需要注意安装孔的中心距要和常用的铝型材台面孔位间距匹配,避免出现孔位对不上无法安装的问题。薄板的厚度选择不能过薄,否则在拧紧安装螺丝的时候,薄板会出现翘曲变形,直接导致上方的环形凸台轴线出现倾斜,一般根据整体基座的尺寸大小,薄板厚度选在1.5mm到3mm之间就能满足常规使用场景的刚度需求,不需要额外做加强筋结构,毕竟这类构件的整体尺寸不大,过厚的板材反而会增加不必要的重量,也会提升加工的材料成本。

  上方的环形凸台是整个构件的核心功能部位,它的内孔直径需要和待安装的圆柱形零件外径做间隙配合,配合公差一般选H7/g6就可以满足大部分手动装配的需求,既不会因为间隙过大导致安装后零件晃动,也不会因为间隙过小出现装配卡滞的问题。凸台的高度需要根据待安装零件的插入深度确定,要保证零件插入后有足够的接触面积来传递支撑力,避免零件安装后出现歪斜,同时凸台的外圆和内孔要保证足够的同轴度,凸台和薄板连接的根部需要做微小的倒角处理,避免加工时出现应力集中,也能防止装配时锐边划伤操作人员。在实际建模的时候,很多新手会直接在薄板上拉伸凸台,忽略了根部的工艺处理,实际加工出来的构件往往会在根部出现毛刺堆积,导致凸台和薄板的连接面不平整,安装后凸台出现垂直度偏差。

  从安装边界的角度考虑,这类基座的整体外轮廓不能超出安装工位的预留空间,尤其是薄板的四个角,最好做小尺寸的圆角处理,避免尖角在安装时和周边的其他构件产生干涉,同时圆角处理也能降低加工时的应力集中,提升构件的整体耐用性。环形凸台的顶端面需要和薄板的底面保持足够的平行度,这样当待安装的零件装入凸台后,零件的轴线才能垂直于安装基准面,保证后续的检测或者装配精度。在表面处理方面,这类构件如果是用在普通的工业环境里,做常规的发黑或者阳极氧化处理就可以满足防锈需求,如果是用在洁净度要求比较高的实验场景,可以选择做镜面抛光或者镀铬处理,避免表面掉屑影响实验环境。

  很多工程师在设计这类小构件的时候,往往会照搬现有图纸的尺寸,不结合实际的使用场景调整参数,比如在需要安装较重元件的场景里依旧选用过薄的板材,导致使用过程中基座变形,或是在空间狭小的安装工位里把基座的外轮廓设计得过大,导致无法正常安装。实际上这类小型支撑构件的设计核心是匹配实际使用需求,不需要追求过高的参数冗余,只要能满足安装刚度、形位公差以及安装边界的要求,就是合格的设计。建模过程中需要重点关注凸台和薄板的连接位置处理、安装孔的位置精度以及各个配合面的形位公差设定,这些细节往往决定了构件最终的使用效果,比单纯选择昂贵的材料或者复杂的结构更有实际意义。
