工业传动用链轮式链条张紧装置

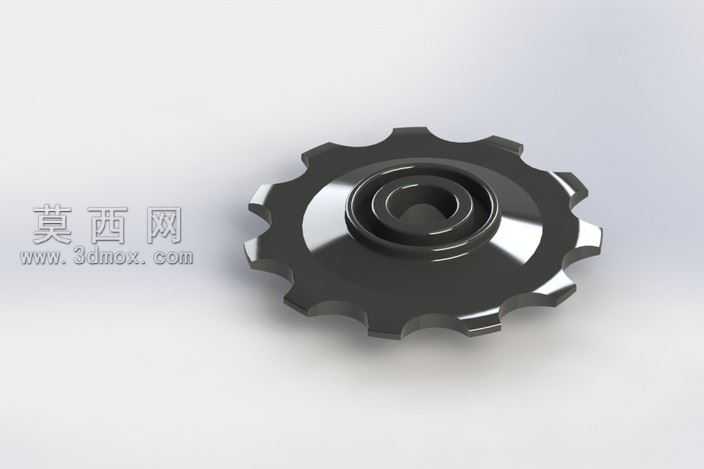

该张紧装置采用三维参数化建模方式完成整体设计，建模过程中先以中心安装孔为基准定位，通过旋转特征构建中心轮毂的阶梯式安装结构，轮毂部分设计为同轴双层凸台结构，内层凸台用于适配安装轴的定位配合，外层凸台预留轴承安装位，保证转动过程中的同轴度与运转稳定性。轮体部分采用拉伸切除结合圆周阵列的方式构建齿形结构，齿廓参数匹配标准工业传动链条的节距设计，每个齿的受力面做了圆弧过渡处理，避免链条啮合过程中出现应力集中，同时降低啮合磨损，延长部件使用寿命。轮盘主体与齿部采用一体化结构设计，整体厚度均匀，在保证结构强度的前提下尽可能降低整体重量，减少转动惯量对传动系统的影响。材质渲染阶段采用哑光金属质感的合金钢材质，表面添加细微的喷砂纹理效果，还原工业金属零件的真实质感，轮毂的配合面做了高光金属处理，区分加工面与非加工面的视觉差异，渲染时采用柔和的侧上方打光，突出齿形轮廓与轮毂的阶梯结构层次，清晰展现各部分的结构特征。设计过程中充分考虑链传动系统的张紧需求，该链轮式张紧器可通过调整安装位置改变链条的包角与张紧度，有效补偿链条长期使用产生的磨损伸长，避免链条出现跳齿、松动脱落等问题，提升链传动的运转平稳性与传动效率，整体结构紧凑，安装维护便捷，可适配各类常规工业链传动场景的张紧需求。
