31ZY永磁直流有刷电机结构设计

　　在小型自动化执行机构、民用消费级机电产品、低成本教学实验台架的选型场景里，这类小尺寸永磁直流有刷电机的出镜率一直很高，很多刚接触机电结构设计的工程师第一次做动力选型，大概率会接触到同规格的产品。从结构设计的角度拆解这款电机，首先要明确它的应用边界：这类电机主打低成本量产场景，常见于小型电动玩具、桌面级小型传送带驱动、简易阀门执行器、学生课程设计的动力源、低成本智能家居的小扭矩传动机构，不需要长期连续高负载运行的工况下，它的性价比优势非常突出。

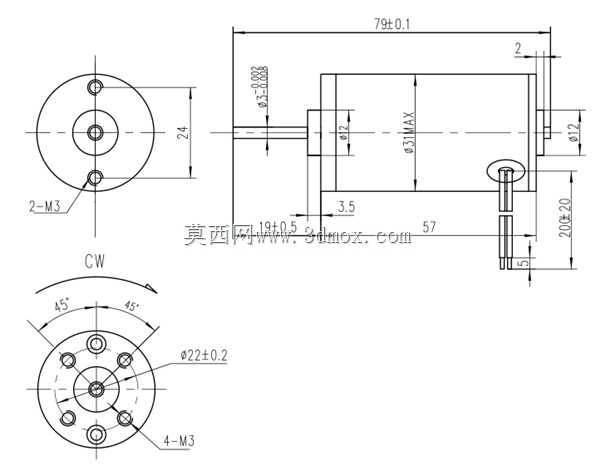

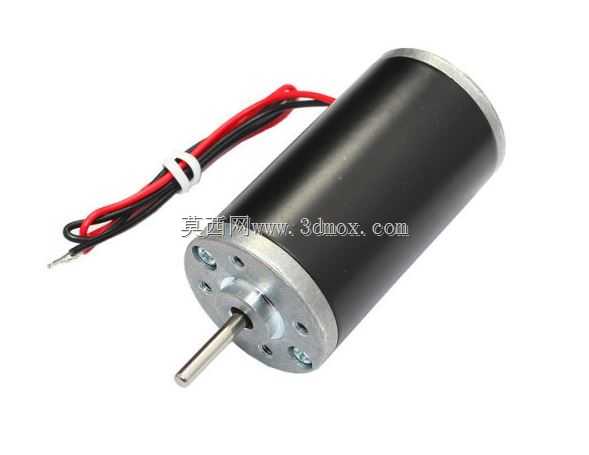

　　先看核心的尺寸边界，这款电机的机壳外径为31mm，输出轴的直径为3mm，这个尺寸参数是选型阶段最先要核对的安装基准——做安装座设计的时候，机壳的夹持位公差要控制在合理范围，过松会导致电机运行时产生径向窜动，带动输出轴抖动，影响传动精度，过紧则会给机壳造成额外的装配应力，甚至挤压内部的磁瓦导致气隙不均，出现运行卡滞、电流异常升高的问题。输出轴的3mm直径是小型传动件的常用适配尺寸，市面上现成的3mm孔径同步轮、直齿轮、联轴器都可以直接匹配，不需要额外做轴套转接，能大幅降低配套零件的加工成本，这也是这类通用规格电机能在低成本场景广泛普及的重要原因。

　　从内部结构的设计思路来看，这款电机采用的是最经典的有刷永磁直流结构，机壳采用拉伸钢壳工艺，量产时一致性好、成本低，内壁贴装的铁氧体永磁瓦提供固定励磁磁场，不需要额外的励磁绕组，结构简单可靠，故障点少。转子部分采用叠压硅钢片绕制电枢绕组，通过端部的换向器配合碳刷完成电流换向，这种结构的驱动逻辑非常简单，只需要给两个引线端子通上对应电压的直流电就能运转，调换正负极即可直接切换转向，不需要复杂的驱动电路，对控制部分的设计要求极低，哪怕是没有复杂电机驱动开发能力的小团队，也能快速把它集成到自己的设备里。

　　实际做结构集成的时候，要注意几个安装细节：前端盖的安装孔位是端盖固定的基准，设计安装支架的时候，要对应端盖上的几个安装孔做定位销或者螺丝孔，保证电机的输出轴和被驱动的传动件同轴度控制在允许范围内，避免因为偏心导致轴承受额外的径向力，缩短电机的使用寿命。电机尾部的引出线采用红黑单芯线，出线位置做了简单的密封固定，常规室内使用场景下不需要额外做防护，但如果是在有少量粉尘、溅水的场景使用，需要在出线位置额外增加护线套或者密封结构，避免粉尘进入机壳内部磨损碳刷和换向器，或者引线在长期弯折后出现断线问题。

　　从功能特性上来说，这类电机的电压适配范围比较宽，常见的6V、12V、24V供电规格都有对应版本，不同电压下的空载转速、堵转扭矩参数覆盖范围广，选型的时候可以根据实际需要的输出转速、负载扭矩匹配对应的电压版本，不需要额外增加复杂的减速箱就能满足很多低扭矩场景的需求。当然它的局限性也很明确，因为采用碳刷换向结构，碳刷属于易损件，长期连续运行的工况下碳刷会逐渐磨损，需要定期维护更换，所以并不适合需要连续24小时不间断运行的工业级长期工况，更适合间歇运行、累计运行时长不算特别高的民用、教学、小型消费级产品场景。

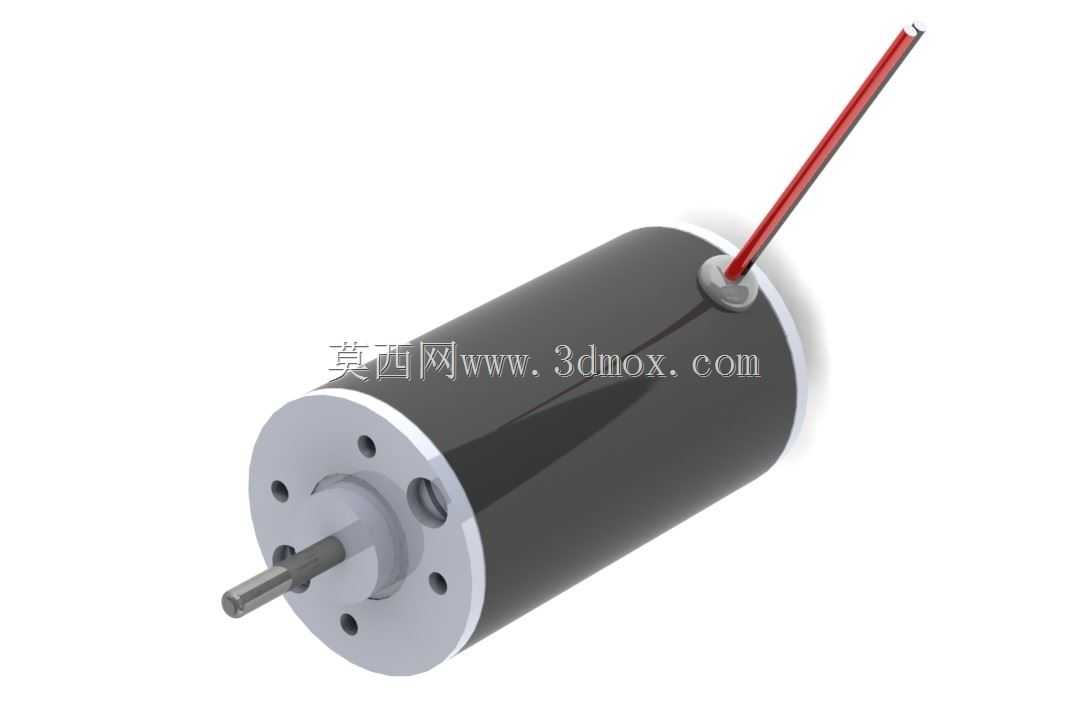

　　做三维建模的时候，这款电机的结构特征非常规整，机壳是规则的圆柱体，前端盖是带安装孔的圆盘结构，输出轴是带扁位的台阶轴——这里要注意输出轴上的扁位是用来和传动件做周向固定的，建模的时候不能遗漏这个特征，否则后续装配传动件的时候，会出现周向打滑的问题，没法传递扭矩。尾部的出线部分要预留足够的走线空间，做整机结构布局的时候，不能把出线位置压死，要给引线留出自然弯曲的空间，避免装配时把引线压断或者把出线座顶松。

　　很多新手工程师在选用这类电机的时候，容易忽略电机的轴向窜动间隙，这类低成本电机的轴向间隙一般会留几十丝的余量，设计传动结构的时候，不能给输出轴施加额外的轴向力，比如用联轴器硬顶到轴端，或者传动件的轴向定位直接压在电机输出轴上，否则会导致电机内部的轴承承受额外的轴向载荷，运行时噪音变大，寿命大幅缩短。正确的做法是在传动件和电机端盖之间留出微小的间隙，让电机自身的轴承承受径向载荷，额外的轴向力由传动端的轴承来承担，这样才能保证电机长期稳定运行。

　　另外在做散热设计的时候，这类小功率电机的机壳本身就是散热面，安装的时候不要把整个机壳完全包裹在隔热的塑料结构里，尽量留出一部分机壳和空气接触的面积，或者让安装支架和机壳贴合，通过金属支架辅助散热，避免长时间带负载运行的时候机壳内部温度过高，导致磁瓦退磁、绕组绝缘老化，提前失效。如果是需要频繁正反转、短时过载的工况，还要适当降额使用，不要让电机长期在堵转或者接近堵转的电流下运行，否则绕组很容易因为过热烧毁。

　　从成本控制的角度来说，这类电机的结构全部采用成熟的量产工艺，零件通用性极强，不管是机壳、端盖、磁瓦、转子还是碳刷组件，都有非常成熟的供应链，量产成本可以压到很低的水平，这也是它能在低成本机电产品里被大量采用的核心原因。对于三维建模从业者来说，这类标准动力元件的模型不需要从零开始绘制所有细节，重点要把安装相关的尺寸做准确：机壳外径、总长、输出轴直径和伸出长度、安装孔的位置分布和孔径、出线的位置和线径，这些和装配相关的尺寸保证精度就足够支撑结构设计工作，内部的绕组、换向器这些不影响外部安装的细节，可以适当简化，减少模型的文件体量，提升整机装配的运行流畅度。
