ESSORTRONIC概念玩具飞机结构设计

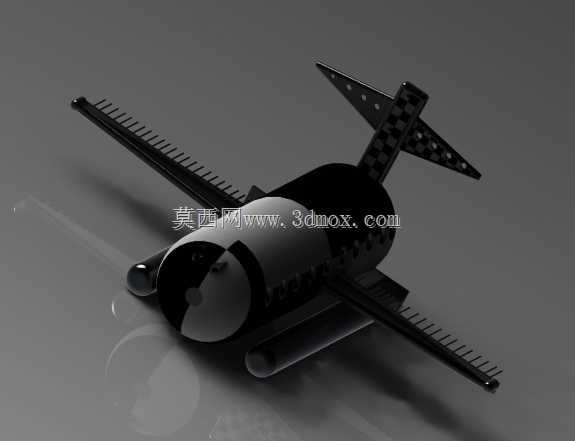

　　这款小型飞行器的结构设计，最初的定位是桌面级展示用概念航模，同时兼顾青少年科创教具的使用场景，既可以放在工业设计展厅作为航空创意展品，也能用于中小学航空科普课程的结构演示，帮助学习者直观理解固定翼飞行器的基本布局逻辑。从整体布局来看，它采用了上单翼搭配单垂尾的经典构型，没有设置复杂的襟翼、副翼等活动操纵面，整体结构做了大幅简化，所有部件都采用一体化适配的设计思路，机翼与机身的连接位置做了圆弧过渡处理，既减少了拼接缝隙带来的外观瑕疵，也能降低小尺寸模型打印或者注塑生产时的装配难度。

　　机身部分采用了短粗型的纺锤形截面，机头位置做了半球形的圆滑收头，没有设置突出的空速管、雷达罩等部件，这种设计一方面是为了降低小尺寸模型的磕碰损坏概率，作为桌面摆件或者教具使用时，圆滑的外表面不会划伤使用者，另一方面也能在有限的机身长度内，预留出足够的内部空腔，如果后续需要改装为动力航模，这个空腔可以直接容纳小型锂电池、驱动电路板与配重块，不需要额外对机身结构做破坏性修改。机身中段的机翼安装位置，做了内凹的定位止口，机翼装配时可以直接卡入止口定位，不需要额外的定位销或者粘接辅助，装配公差控制在0.1mm以内，既保证机翼安装的对称度，也能降低批量生产时的装配调试成本。

　　机翼部分采用了等弦长的矩形翼设计，机翼后缘设置了等间距的梳状凸起结构，这个结构并非装饰设计，在实际使用中，当这款模型作为风洞教学演示件时，这些梳状结构可以充当简易的涡流发生器，直观展示机翼表面的气流流向变化，帮助学习者理解机翼附面层的气流分离现象；同时这种等间距的凸起结构，在3D打印制作时可以顺着打印层厚方向排布，不需要添加额外的支撑结构，大幅降低打印后的后处理工作量。机翼的翼型采用了平凸翼型，最大厚度位置在弦长的30%处，这种翼型在低速下拥有较好的升阻比，即使后续改装为轻木或者泡沫材质的滑翔航模，也能获得不错的滑翔性能，不需要重新调整翼型参数。

　　尾翼部分采用了单垂尾加水平尾翼的常规布局，垂尾表面做了方格纹理的防滑结构设计，如果作为手持把玩的玩具模型，这个纹理可以增加握持时的摩擦力，不容易从手中滑落；垂尾与水平尾翼的连接位置做了三角加强筋结构，在小尺寸模型上，这个加强筋可以大幅提升尾翼的抗冲击能力，即使模型从1.2米的桌面高度跌落，尾翼也不会出现断裂或者变形的问题。起落架部分采用了简化的滑橇式设计，没有设置轮式起落架，两个圆柱形的滑橇直接从机身腹部延伸出来，既可以在光滑的桌面、展台表面稳定放置，不会出现侧翻的问题，也省略了起落架轮轴、轮胎等细小零件，避免小零件脱落造成的误食风险，更适合作为低龄学习者的科普教具使用。

　　从安装边界来看，这款模型的整体翼展控制在220mm，机身总长度180mm，垂尾顶端距离放置平面的高度为95mm，整体外轮廓没有突出的尖锐部件，所有边角都做了R2以上的圆角处理，作为桌面摆件使用时，不会占用过多的桌面空间，也不会刮伤桌面漆面。在结构设计的过程中，所有壁厚都统一设置为2mm，不管是采用3D打印的PLA材质，还是采用注塑生产的ABS材质，这个壁厚都能保证足够的结构强度，同时不会出现注塑缩痕或者打印翘曲的问题；部件之间的拼接缝隙统一预留0.2mm的装配间隙，不需要做后期的打磨修配就能完成装配，大幅降低了生产制作的门槛。

　　不同于专业航模的复杂结构设计，这款飞行器的设计核心是在还原固定翼飞机基本布局特征的前提下，尽可能简化结构、降低生产与装配难度，同时兼顾展示、教学、把玩等多场景的使用需求，没有为了追求外观的拟真度添加过多无实际功能的细小零件，所有的外观结构都对应了实际的使用功能，不管是用于三维建模的结构练习，还是用于后续的实物制作生产，这套结构设计都拥有很高的可落地性，不需要做过多的参数调整就能直接投入制作。
