涵道式双旋翼轻型载人飞行器结构设计

　　这款涵道式双旋翼飞行器的结构设计，核心瞄准城市低空短途通勤、复杂地形应急投送两类核心应用场景，区别于传统单旋翼带尾桨直升机的结构逻辑，采用上下错位布置的双涵道旋翼作为主升力与姿态控制核心，从根源上取消了传统直升机的尾桨传动结构，既降低了尾桨失效带来的飞行风险，也大幅压缩了整机的侧向尺寸边界，能够在楼宇间隙、林间空地等传统直升机无法起降的狭小区域完成垂直起降作业。

　　从功能特性来看，两个独立涵道单元各自集成旋翼、驱动模块与倾转调节机构，可通过旋翼转速差、涵道倾转角度的协同控制完成俯仰、滚转、偏航全姿态调整，无需额外设置尾桨、气动舵面等辅助姿态控制结构，传动链路的简化也直接降低了日常维护的复杂度，涵道环罩本身既可以为旋翼桨叶提供物理防护，避免低空飞行时桨叶触碰障碍物、线缆造成结构损坏，也能通过涵道的气动聚拢效应提升旋翼的气动效率，相同旋翼直径下可获得比开放式旋翼高12%-18%的静升力，同时涵道结构能够屏蔽桨叶翼尖涡流产生的气动噪音，低空飞行时的噪音水平较同量级传统直升机降低20分贝以上，更适配城市低空作业的噪音管控要求。

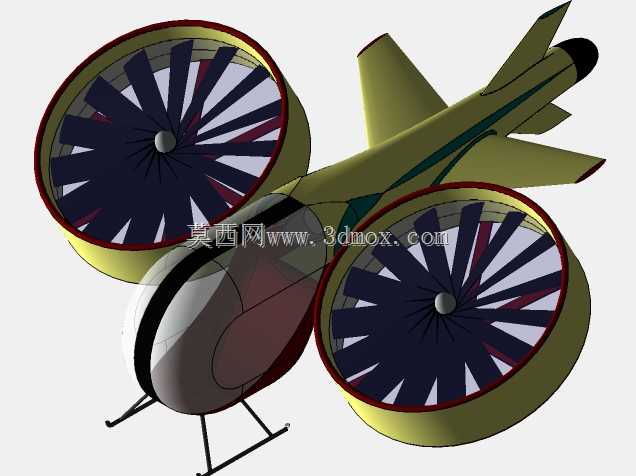

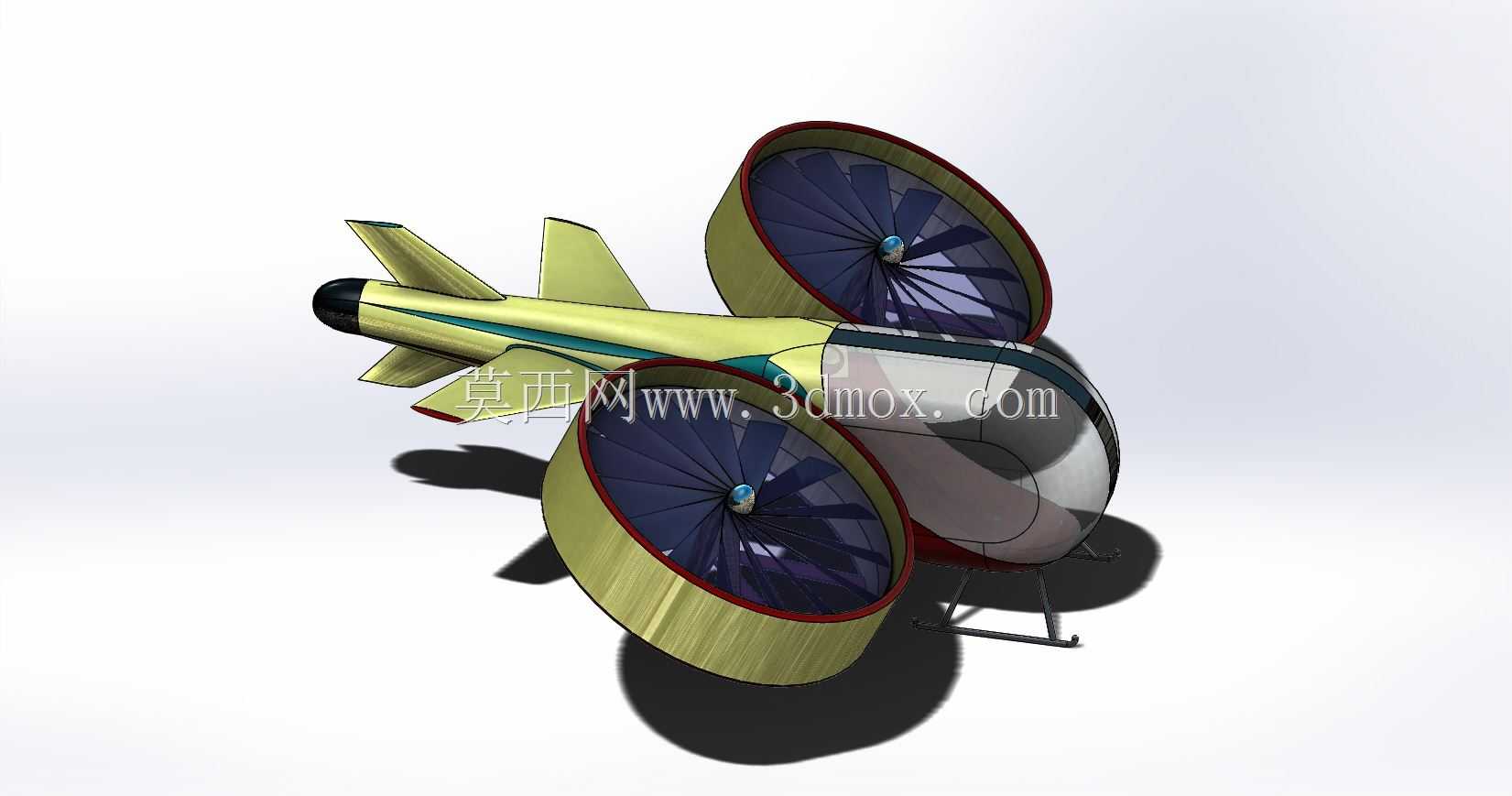

　　设计过程中首先围绕起降边界约束确定核心尺寸参数，整机纵向总长度控制在4.2米范围内，涵道单元最大外径为1.6米，整机最大宽度（含两侧涵道外轮廓）为2.1米，起落架放下状态下整机高度为1.8米，能够适配普通家用车库的停放尺寸要求，也可装入中型货运车辆的货舱完成地面转运。机身主体采用流线型水滴式座舱布局，座舱段最大宽度1.1米，可容纳2名乘员及总重不超过120kg的任务载荷，机身尾部设置十字型稳定尾翼，在高速前飞状态下提供纵向与航向稳定性，降低姿态控制系统的调节负荷。

　　结构布局上，两个涵道旋翼单元分别布置在座舱段的后上方与前下方，错位布置的方式避免了上下旋翼的气动干扰，同时将整机重心控制在两个涵道升力合力的作用点范围内，保证悬停状态下的姿态自稳定，降低飞控系统的调节频次。起落架采用滑橇式结构，安装在座舱段下方，跨距为1.2米，能够在坡度不大于15度的非硬化地面完成稳定起降，滑橇结构内部预留缓冲阻尼行程，可吸收垂直降落时的冲击载荷，避免硬着陆时的冲击传递到机身主承力结构。

　　细节设计层面，涵道环罩采用碳纤维复合材料夹层结构，在保证结构刚度的前提下将单组涵道的结构重量控制在28kg以内，旋翼桨叶采用翼型优化后的复合材料桨叶，桨尖与涵道内壁的间隙控制在5mm以内，最大化利用涵道的气动增益，桨叶根部设置变距铰结构，可配合转速调节完成单组旋翼的升力精细调整。机身主承力框架采用铝合金铆接结构，座舱段设置整体式透明风挡，可为乘员提供前向及侧向超过220度的观察视野，适配低空巡检、观光类任务的视野需求，机身内部预留航电设备、动力单元、燃油/电池组的安装舱位，各舱位采用模块化安装设计，可根据任务需求快速更换动力模块，切换燃油驱动或纯电驱动模式，不同动力模式下的续航时间覆盖30分钟到2.5小时的任务区间，能够满足应急救援、短途通勤、低空测绘、农林植保等多类任务的使用需求。

　　在安装边界的校核上，设计阶段重点验证了涵道倾转过程中的结构干涉问题，涵道单元可绕横向转轴完成最大35度的倾转动作，倾转全过程中桨叶、涵道结构与机身、尾翼的最小安全间隙保持在30mm以上，不存在运动干涉风险。整机维护开口全部设置在机身侧面与腹部，日常检查时无需拆解主承力结构即可完成动力模块、传动部件、航电系统的检修作业，旋翼桨叶采用快拆式安装结构，单片桨叶的更换作业可在15分钟内完成，大幅降低外场维护的时间成本。
