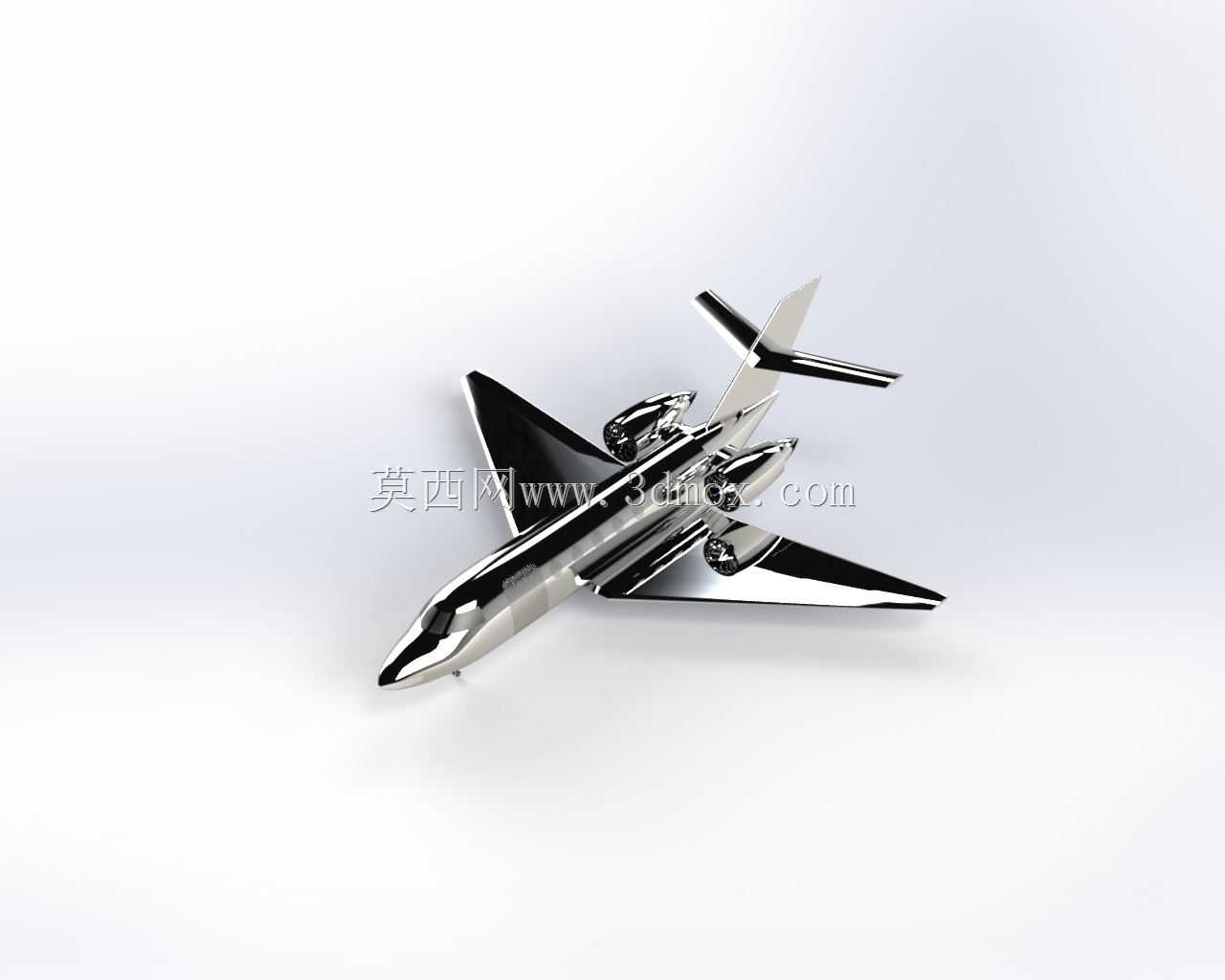

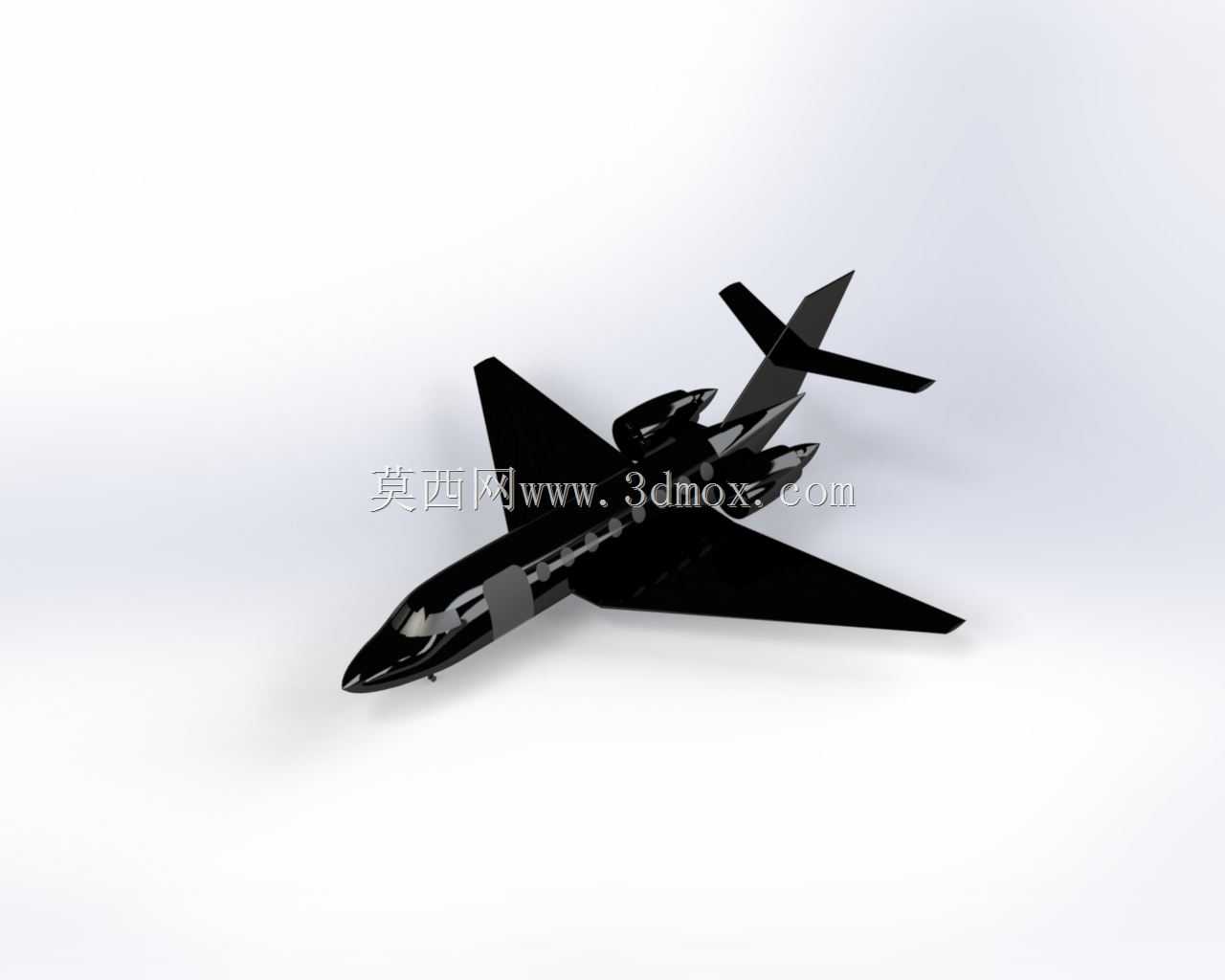

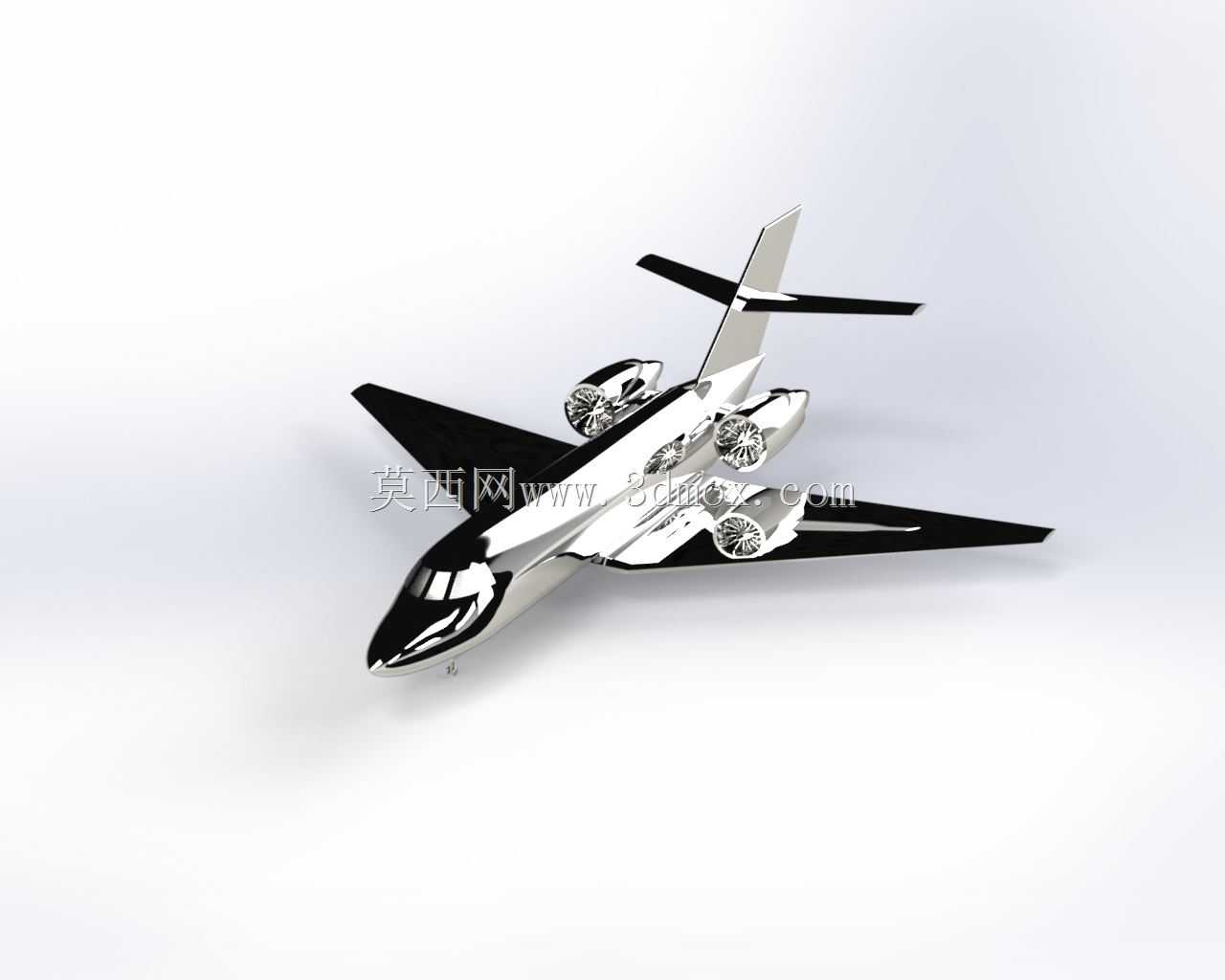

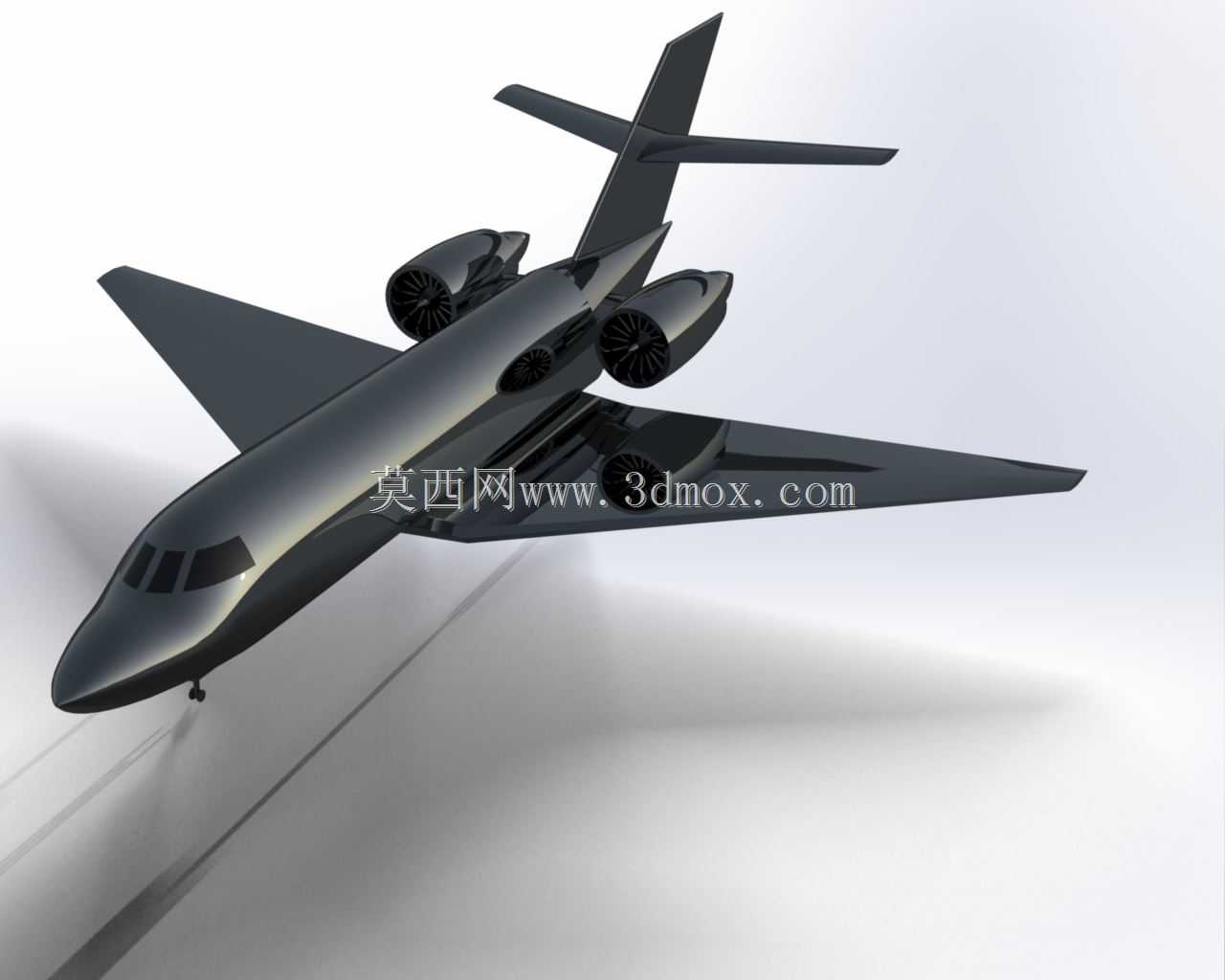

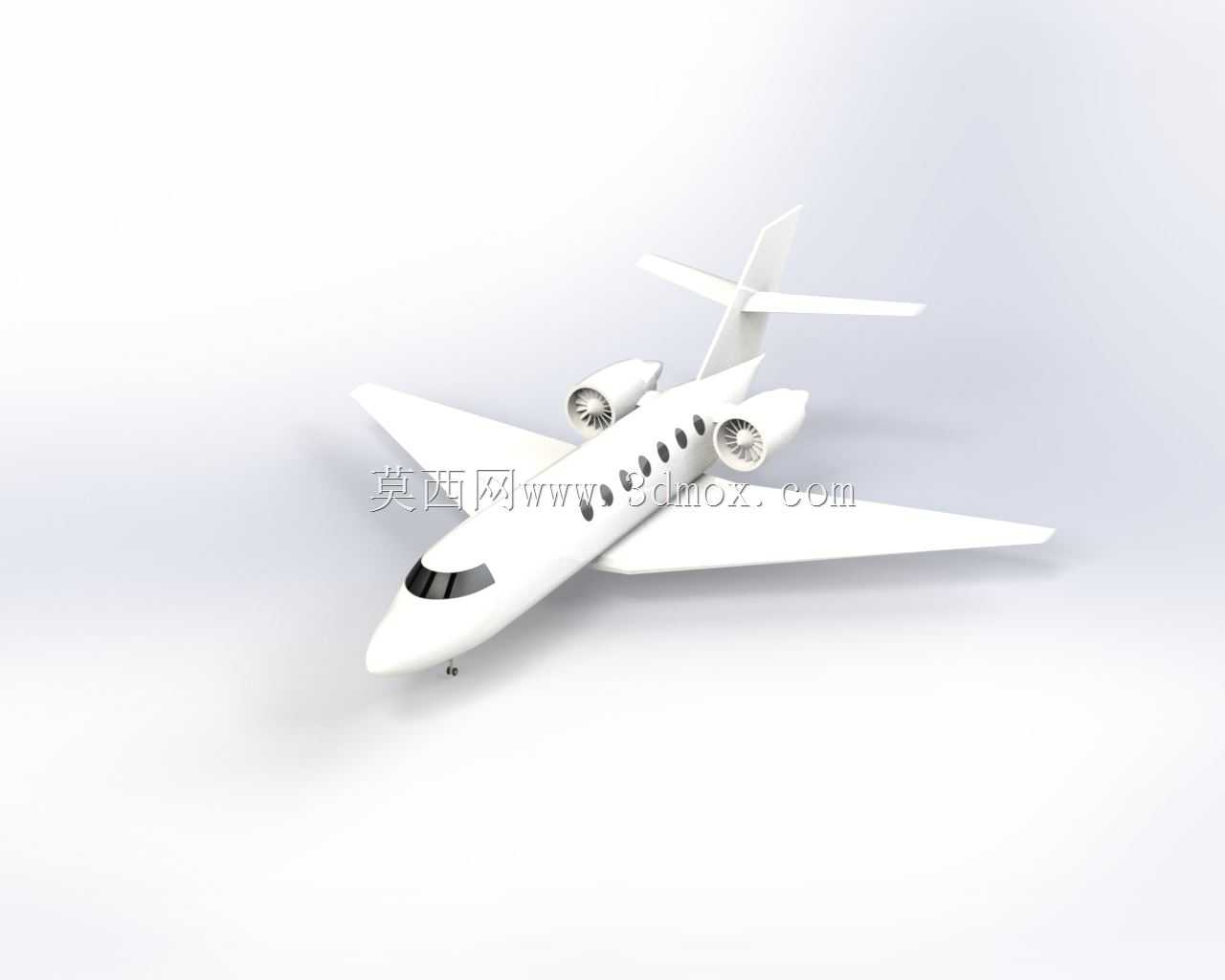

双发喷气式公务机整机三维结构设计

　　这款双发喷气式公务机的三维结构设计，首先围绕中短程商务航空的实际运营场景展开，这类机型主要服务于企业商务出行、高端公务通勤场景，可在4C级及以上标准的民用机场完成起降，适配国内多数支线机场与干线机场的跑道、滑行道、停机位边界要求，无需特殊地面保障设备即可完成常规停靠与整备作业。从实际用途出发，该机型定位为8-12座级的小型公务运输载体，可承担跨区域商务差旅、紧急公务出行、小体量高价值物资快速转运等任务，相比大型民航客机具备调度灵活、起降条件要求低、航线申请便捷的优势，同时相比涡桨公务机拥有更快的巡航速度与更高的飞行高度，能够在多数对流层气象层上方飞行，降低气流颠簸对乘坐体验的影响。

　　在产品功能特性层面，整机采用尾吊双发的动力布局设计，两台涡轮风扇发动机挂载于机身尾部两侧的短舱结构内，这种布局一方面可以降低发动机工作噪音传入客舱的强度，提升舱内乘坐静谧性，另一方面能够释放机翼下方的空间，无需为发动机预留离地间隙，可优化机翼的升力设计效率，同时减少地面滑行阶段跑道杂物被吸入发动机的风险。机翼采用后掠式下单翼设计，翼型经过低速与高速巡航工况的多轮迭代优化，在0.75-0.8马赫的常规巡航速度区间内保持较高的升阻比，同时兼顾低速起降阶段的升力表现，缩短起飞滑跑与着陆滑跑的距离。起落架采用前三点式可收放结构，前起落架为双轮结构，布置于驾驶舱下方的机身承力框位置，具备转向操纵功能，可在地面滑行阶段完成小半径转向操作；主起落架为支柱式单轮结构，对称布置于机身中部两侧的翼根区域，收放时可完全收纳于机身下部的起落架舱内，收放机构与舱门的联动结构在三维模型中做了完整的运动干涉校验，确保收放全过程中各部件无碰撞、无卡滞。

　　设计思路上，整机的结构建模严格遵循民用航空器的结构设计逻辑，首先以机身轴线为基准建立全机坐标系，依次完成机身框梁结构、翼面承力结构、尾翼安定结构、动力短舱结构、起落架结构的层级化建模，所有曲面均采用G2连续的曲面拼接方式，确保机身外表面的气动顺滑性，避免出现曲面折角、阶差等影响气动性能的结构问题。机身截面采用近似圆形的增压舱截面设计，能够在高空巡航阶段维持舱内等效海拔2000米以内的气压环境，保障乘员的乘坐舒适度；机头位置预留了雷达舱的安装空间，驾驶舱风挡采用多块式曲面玻璃布局，既保证飞行员的前方与侧方视野，也兼顾风挡结构的结构强度与防冰系统的布置空间。尾翼采用T型尾翼布局，水平尾翼布置于垂直尾翼的顶端，这种布局可以避开机翼后方的下洗气流区域，提升水平尾翼的操纵效率，尤其是在低速大迎角飞行阶段，能够保证足够的俯仰操纵力矩，提升飞行安全裕度。

　　从外形尺寸与安装边界来看，整机建模过程中严格参考同级别公务机的实际尺寸边界，机身总长度控制在25-28米区间，翼展控制在22-24米区间，机身高度控制在7-8米区间，停机状态下的主起落架轮距为4-5米，前起落架与主起落架的轴距为10-12米，所有尺寸参数均匹配通用机场的停机位、滑行道、廊桥的适配要求，不会出现尺寸超限无法停靠的问题。发动机短舱的安装位置经过反复校核，与机身蒙皮之间预留了足够的维护间隙，可满足地面维护阶段对发动机附件、管路的检修操作需求；机身两侧的舱门位置布置于机翼前方的机身段，舱门开启后的净尺寸满足人员快速登机与随机行李装卸的需求，舱门的铰链、锁扣结构均做了细节建模，可直接用于后续的结构干涉检查与维护模拟。客舱内部的布局预留了座椅排布、行李舱、盥洗室、小型餐饮区的布置空间，机身承力框的位置避开了客舱通道与舷窗的安装位置，舷窗的间距与尺寸匹配常规公务机的乘坐空间要求，每排座椅对应一个独立舷窗，保证舱内采光与观景需求。

　　在细节结构处理上，模型对机翼的增升装置做了完整的结构还原，机翼后缘布置了襟翼与副翼结构，襟翼可在起降阶段向下偏转提升低速升力，副翼用于飞行阶段的滚转操纵；垂直尾翼后缘布置了方向舵结构，水平尾翼后缘布置了升降舵结构，所有操纵面的铰链轴线、偏转角度范围均在建模过程中做了参数化设置，可直接用于后续的飞行动力学仿真验证。机身表面的天线、航行灯、放电刷等小尺寸结构也做了相应的细节还原，这些结构虽然尺寸不大，但都是实际飞行过程中必不可少的组成部分，建模时按照实际安装位置布置于机身与翼面的对应点位，确保模型的完整度能够满足总体布局校验、地面保障模拟、气动仿真前置处理等工程场景的使用需求。
