机械设备润滑用直通式黄油嘴结构

　　在各类工业机械设备的日常运维与结构设计环节，黄油嘴是承担润滑脂注入通道功能的核心小尺寸零部件，看似不起眼的结构，却直接决定了设备转动副、滑动摩擦面的润滑可靠性，很多设备出现的异常磨损、卡滞故障，追根溯源都和黄油嘴选型不当、安装位置设计不合理有直接关联。日常在车间做设备维保的时候，经常能碰到因为黄油嘴位置被周边结构遮挡，导致黄油枪枪头无法对准注油，最后只能拆解周边部件才能完成注油的情况，既耽误生产节拍，也容易在拆解过程中碰伤周边配合面，所以在三维建模阶段就把黄油嘴的安装边界、操作空间预留到位，是结构设计里很容易被忽略但影响实际使用体验的细节。

　　这类直通式黄油嘴最常见的应用场景，覆盖了从普通农用机械、工程机械的铰接销轴部位，到机床导轨滑块、输送线辊筒轴承座、工业机器人关节铰接点，甚至是小型五金工具的转动连接部位，只要是需要定期补充润滑脂、且不适合做开放式油槽的摩擦副位置，都会用到这类注油部件。它的核心功能是在设备壳体或者销轴的壁面上建立一个带密封衔接结构的注油通道，平时依靠内部的钢珠与弹簧结构实现自密封，避免外界的粉尘、切削液、水汽顺着注油孔进入摩擦副内部破坏润滑脂性能，注油时依靠黄油枪的注油压力顶开内部密封钢珠，让润滑脂顺利进入摩擦副间隙，注油完成后钢珠在弹簧作用下自动复位封堵通道，不需要额外加装密封堵头。

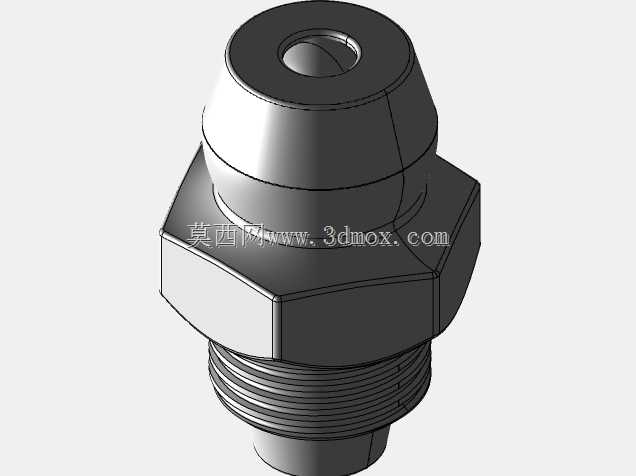

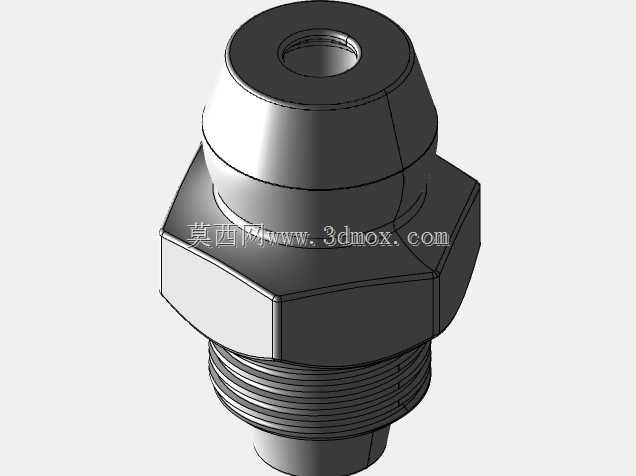

　　从设计思路上来说，这个黄油嘴的结构采用了最通用的外螺纹连接形式，螺纹段的长度做了适配常见壁厚的设计，安装时只需要在被连接件上加工对应规格的内螺纹孔，保证螺纹孔与内部润滑通道完全贯通，拧紧后六角端面与被安装面贴合，不需要额外加装密封垫片就能实现端面密封，避免润滑脂从螺纹缝隙渗漏。注油端的球面凹坑结构是专门匹配标准黄油枪枪头的，尺寸完全适配通用手动、气动黄油枪的注油嘴口径，注油时枪头卡入球面凹坑后能形成临时密封，不会出现注油时润滑脂从侧边溢出的情况，保证注油压力能顺利顶开内部的密封结构。

　　做三维建模的时候，需要重点关注几个尺寸边界：首先是螺纹段的公称直径与螺距，必须和常用的安装螺纹规格匹配，不能随意改动螺距参数，否则现场安装时会出现螺纹不匹配无法拧入的问题；其次是六角头部的对边尺寸，要适配标准扳手的开口尺寸，保证现场安装时不需要特制工具就能完成拧紧作业；还有注油端的整体伸出长度，要考虑安装后周边的结构避让，比如安装在轴承座侧面的时候，要保证伸出长度足够让黄油枪枪头顺利卡入，不会被轴承座的加强筋、安装螺栓等结构挡住操作空间；另外内部的注油通道直径要做合理匹配，通道过细会导致注油阻力过大，润滑脂难以顺利注入，通道过粗则会影响内部密封钢珠的封堵可靠性，容易出现润滑脂渗漏的问题。

　　很多年轻工程师在做结构设计的时候，往往只关注主体承载结构的强度计算，忽略这类小辅件的安装空间校核，最后到设备装配完成后才发现黄油嘴被挡住，或者注油操作空间不足，只能临时更改安装位置，甚至在主体结构上重新打孔，既破坏了原有结构的强度，也影响了设备的外观整体性。在建模阶段就把黄油嘴的完整模型装配到对应位置，模拟黄油枪的操作空间，检查周边部件的干涉情况，就能提前规避这类现场问题。另外还要注意黄油嘴的安装角度，尽量让注油口朝向设备外侧、方便操作人员站立操作的方向，避免注油口朝向地面或者狭窄缝隙方向，否则日常维保的时候操作人员很难把枪头对准注油口，大幅提升维保的操作难度。

　　从实际使用的角度来说，这类标准化的黄油嘴结构互换性很强，不同厂家生产的同规格产品都能通用替换，不需要做定制化加工，所以建模的时候直接采用标准结构尺寸即可，不需要做特殊的结构改动，既能降低采购成本，也能方便后续设备运维时的配件替换。还要注意安装时的拧紧力矩，因为黄油嘴本身是小尺寸零件，材质多为镀锌钢材，过度拧紧很容易导致螺纹滑牙或者六角头部断裂，所以在设计文件里标注安装要求的时候，要明确合适的拧紧力矩范围，避免现场装配时用力过大损坏零件。
