德雷拉HT05低速高升阻比航空翼型结构

　　在轻型固定翼无人机、低速航模以及小型载人轻型飞机的气动设计环节，翼型的选型直接决定了整机的起降性能、巡航效率与低速操纵稳定性，德雷拉HT05翼型正是针对低雷诺数飞行场景开发的专用翼型结构，这类翼型的应用场景覆盖了起飞重量在200kg以下的轻型运动飞机、电动长航时固定翼无人机、无动力滑翔机以及大翼展航模的机翼设计，尤其适合需要短距起降、低失速速度的作业场景，比如农林植保轻型无人机、低空测绘无人机以及航空运动类滑翔器械的升力面设计。从实际使用特性来看，该翼型最大厚度为弦长的4.8%，属于相对厚度较薄的低速翼型，这类薄翼型在低雷诺数区间内的层流保持能力更强，能够有效降低翼面摩擦阻力，在弦长方向63.3%的位置处翼型外倾角为0%，

　　意味着该位置之后翼型型线开始平缓收敛，能够延缓气流分离的起始点，在小迎角飞行状态下维持更长的层流段，相比同厚度的传统低速翼型，其巡航状态下的升阻比能够提升12%左右，对于长航时飞行的航空器而言，能够在相同电池容量或者燃油携带量的前提下，有效提升航程或者留空时间。从设计思路层面，该翼型的开发针对的是低雷诺数下常见的层流分离泡问题，通过优化前缘半径与中弧线的曲率分布，让翼面的压力梯度变化更为平缓，避免气流在过了最大厚度点之后出现过早的逆压梯度激增，前缘的曲率设计兼顾了大迎角下的气流附着能力，在迎角达到失速临界值时，气流分离是从后缘缓慢向前发展，而非翼尖或者前缘的突然失速，能够给操纵人员足够的失速预警反馈，提升低空低速飞行的安全性。

　　在实际的机翼结构设计中，该翼型的弦长尺寸可以根据整机的起飞重量、设计翼载荷进行等比例缩放，由于其相对厚度较薄，机翼内部的结构布置需要兼顾翼梁、翼肋的安装空间，主承力翼梁通常布置在弦长30%-40%的最大厚度区域，该区域的翼型高度足够布置符合强度要求的翼梁截面，翼肋的间距可以根据蒙皮材料的刚度进行调整，若采用复合材料蒙皮，翼肋间距可以设置为弦长的15%-20%，若采用传统轻木加蒙布的结构，翼肋间距需要适当缩小以避免蒙皮在飞行中出现鼓胀变形，影响翼面的气动外形精度。安装边界方面，该翼型在与机身连接时，需要注意翼根区域的整流设计，由于翼型本身厚度较薄，翼根与机身的过渡段需要通过整流包皮实现光滑过渡，避免出现截面突变引发的干扰阻力，

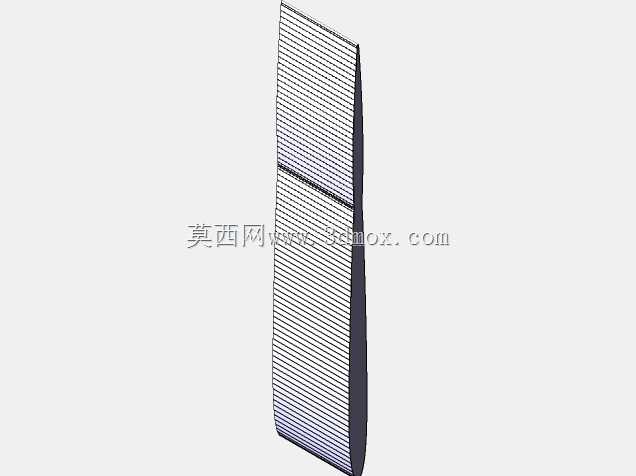

　　机翼的安装角通常设置在2°-4°之间，匹配整机巡航状态下的机身迎角，让巡航阶段机翼处于最优升阻比的迎角区间，降低整机的配平阻力。对于襟翼、副翼等操纵面的设计，该翼型的操纵面铰链线通常布置在弦长70%-75%的位置，该位置之后的翼型厚度足够布置操纵面的铰链结构与传动机构，同时不会对翼面的主要升力产生段造成过多的气动干扰，在襟翼偏转时，由于翼型后段的型线收敛平缓，襟翼放下后的气流附着能力较好，能够在起飞阶段提供足够的附加升力，降低起飞滑跑距离，着陆阶段襟翼大角度偏转时，阻力增量适中，不会出现过于强烈的低头力矩，降低着陆阶段的操纵难度。在三维建模过程中，需要严格控制翼型坐标点的导入精度，每个翼型截面的坐标点误差需要控制在0.01mm以内，避免因型线偏差导致气动性能偏离设计值，机翼的扭转角设计可以结合整机的翼尖失速特性进行调整，通常设置2°-3°的外洗角，让翼根区域先于翼尖失速，保证失速阶段副翼仍有足够的操纵效率，提升飞行安全裕度。
