1.9LCVH发动机凸轮链轮结构设计

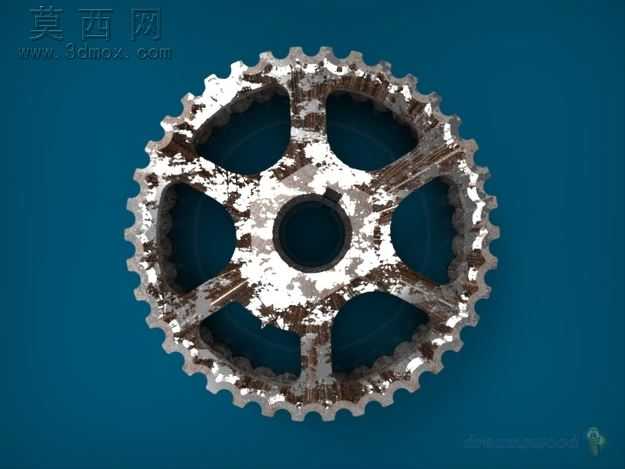

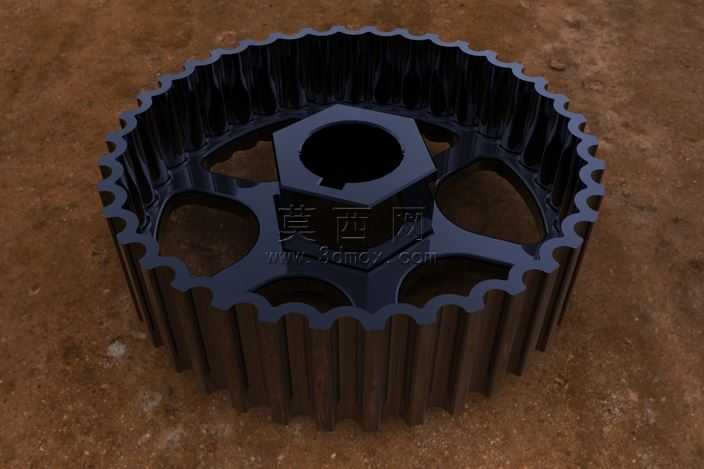

本模型为适配1.9I福特CVH 4 Cly发动机的凸轮链轮，采用三维参数化建模方式完成全结构构建，建模过程中严格遵循原厂配件的尺寸公差规范，对链轮的齿形轮廓、中心安装孔、减重镂空结构均做了精准还原。建模阶段先以渐开线方程生成链轮的啮合齿廓曲线，通过拉伸、阵列命令生成外周连续的齿形结构，齿形的齿距、齿高、齿根圆角参数均匹配对应传动链条的啮合规格，保证传动过程中啮合顺畅无卡滞。中心部位设计为六边形安装孔，孔位尺寸与凸轮轴的安装轴径完全适配，可实现周向定位防转，避免传动过程中出现打滑偏移。轮体部分采用多辐条镂空设计，在保证整体结构强度、满足传动扭矩承载要求的前提下，最大限度降低零件自身重量，减少发动机运转过程中的转动惯量，提升动力响应效率。模型渲染阶段采用深色金属材质，模拟原厂粉末冶金链轮的表面质感，对齿面、安装孔端面做了细微的粗糙度处理，还原真实机加工零件的表面纹理，同时添加了柔和的环境光影效果，清晰展现轮体的立体结构与各部位的衔接过渡细节。结构设计上充分考虑了零件的实际工况需求，轮缘的厚度、辐条的截面尺寸均经过受力校核，可承受发动机配气机构运转时的交变载荷，避免长期使用后出现齿形磨损、轮体变形等问题。整体建模过程兼顾了结构准确性与工艺合理性，既还原了实物零件的全部结构特征，也为后续的工程出图、仿真分析、3D打印样件制作提供了完整的三维数据基础，可直接用于机械设计教学、发动机结构研究、配件改装设计等场景。
