汽车白车身弯型冲压支撑固定支架

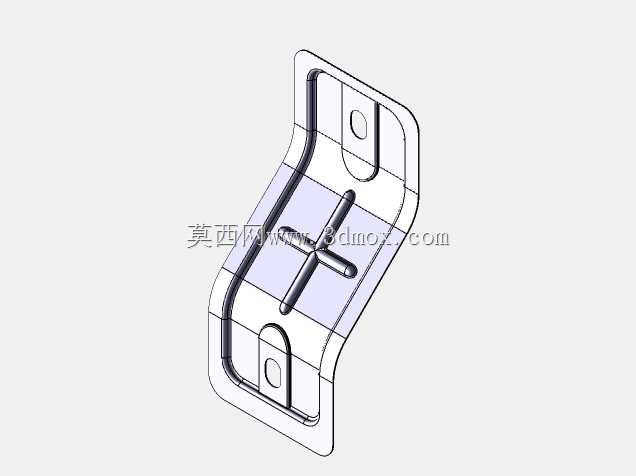

　　在汽车白车身焊装与总装工序里，这类弯型支架是承担局部构件定位、承载与连接作用的典型冲压结构件，日常装车场景中多布置于车身侧围内板、轮罩内侧或者仪表板横梁安装侧端，用来固定线束卡扣、内饰安装基座或者小尺寸附属功能模块，避免车辆行驶过程中附属部件出现晃动、异响甚至脱落的问题。从结构形态来看，该支架采用一体化冲压折弯成型工艺，整体顺着安装面的弧度做了适配性的弯弧设计，没有额外的焊接拼接段，能减少工序累积公差，同时提升整体结构的抗扭强度。支架主体的基底平面做了浅拉伸的加强筋结构，中间十字形的凸起筋条直接贯通支架主要受力区域，能在板材厚度不额外增加的前提下，大幅提升平面段的抗凹陷、抗弯折能力，避免安装锁紧时出现平面塌陷导致的安装定位失准。

　　两端的安装位分别设计了长圆形安装孔，这类孔型可以抵消白车身焊接时带来的±1.2mm以内的位置公差，装配时不需要强行扩孔或者掰动支架调整位置，能有效降低一线装配工人的操作难度，也能减少安装应力残留，避免长期路试过程中出现应力开裂的问题。支架边缘全部做了内卷边处理，没有裸露的冲裁锐边，一方面能避免装配过程中割伤操作人员的劳保手套，另一方面也能防止车辆长期使用过程中锐边割破相邻的线束护套、内饰隔音棉等非金属部件，减少售后故障点。设计这类支架的时候，首先要确认安装边界的三维数据，支架折弯后的内弧面要和车身安装基面的外弧面保留0.2mm的贴合间隙，既不能间隙过大导致安装后支架悬空受力，也不能过盈量太大导致装配时需要强行敲击就位。

　　安装孔的中心距要结合相邻部件的安装公差带做匹配，长圆孔的长度方向要顺着车身焊接公差累积的方向设置，保证公差补偿能力最大化。板材选型上多采用冷轧低碳钢，成型后做电泳防腐处理，满足车身10年以上的防腐要求，支架的整体厚度根据承载需求设定在1.2mm到1.5mm区间，既能保证足够的支撑强度，也不会过度增加车身自重。在受力校核环节，要模拟车辆在颠簸路面、急加速急减速工况下的受力状态，保证支架在承受垂直方向150N、水平方向80N的载荷时，形变量不超过0.3mm，不会出现永久塑性变形。另外支架上的十字加强筋的凸起高度控制在3mm左右，筋条的圆角半径做R1.5处理，避免冲压成型时出现应力集中导致的开裂，同时也能减少模具的磨损，

　　提升冲压工序的良品率。这类支架虽然属于白车身上的小型结构件，但直接关系到周边附属部件的安装稳定性，设计过程中需要反复和焊装工艺、总装工艺的技术人员核对装配空间，保证支架安装后和周边管线、内饰件的安全间隙不小于5mm，避免行驶过程中出现干涉摩擦产生异响。在三维建模阶段，需要提前把冲压成型的拔模角度、折弯回弹量预留出来，折弯边的回弹角度根据板材的屈服强度设定在2°到3°之间，保证冲压成型后的零件尺寸和设计数模一致，减少后续校形的工序成本。
