汽车遮阳板安装固定折弯支架结构

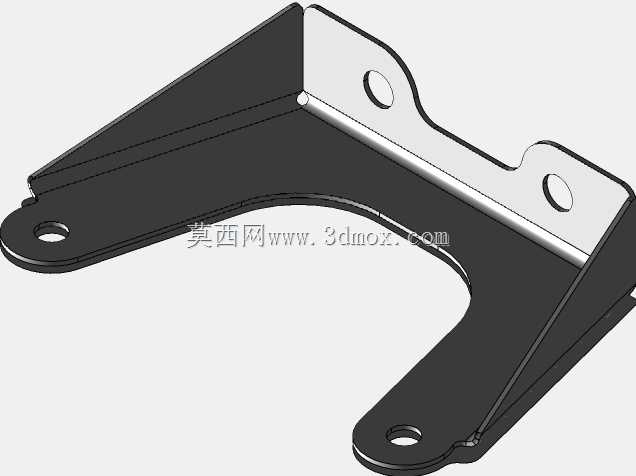

　　该支架为汽车内饰遮阳板总成的配套安装固定构件，属于车身内饰系统的小型承载连接件，主要承担遮阳板转轴基座与车身钣金之间的载荷传递、位置固定功能，在车辆行驶全工况下需承受遮阳板翻转、颠簸振动带来的交变载荷，同时要适配车内顶棚内饰的装配空间边界，避免与周边线束、顶棚内饰层、A柱内饰板产生装配干涉。从结构形态来看，该零件采用单工序折弯成型的钣金结构设计，主体为L型折弯构型，折弯处设置了微小的圆弧过渡，既避免折弯过程中出现应力集中导致的板材开裂问题，也能在实际承载时分散弯折位置的应力，提升零件长期使用的抗疲劳性能。支架的三个安装孔位采用非对称排布设计，其中两个孔位位于水平延伸的翼板上，第三个孔位设置在垂直折弯的立板端部，

　　孔位的位置公差控制在±0.1mm范围内，可匹配M5规格的标准自攻螺钉或者卡扣式固定件，安装时能够通过三个点位的约束完全消除零件的六个自由度，保证遮阳板安装后不会出现松动、异响问题。在设计思路上，该支架优先考虑了装配工艺性与成本控制，选用1.5mm厚度的冷轧钢板作为基础基材，成型后表面做黑色电泳处理，既满足车内内饰件的耐盐雾、防腐蚀要求，也能适配车内深色内饰的视觉效果，不需要额外做表面装饰处理。折弯角度经过反复校核，设定为92°而非标准直角，主要是为了补偿钣金折弯后的回弹量，保证零件安装后与车身钣金安装面完全贴合，不会出现安装翘曲导致的局部应力集中。支架的边缘全部做了R0.5mm的倒钝处理，

　　避免装配过程中锋利的板材边缘割伤装配工人的手部，同时也防止长期使用过程中边缘割破周边的线束绝缘层，引发电路故障。从安装边界来看，该支架的水平翼板总长度控制在78mm范围内，垂直立板的高度为42mm，整体最大外轮廓尺寸不超过80mm50mm25mm，完全适配车内顶棚与车身钣金之间的预留安装间隙，不需要额外修改周边的内饰结构或者车身钣金开孔位置。零件上的安装孔全部采用冲压冲孔工艺成型，孔边缘无毛刺，装配时螺钉可以顺畅导入，不需要额外的攻丝或者扩孔工序，能够适配整车总装线的快节拍装配要求。在实际使用场景中，该支架不仅要承受遮阳板自身的重量，还要承受用户频繁翻转遮阳板时产生的冲击载荷，以及车辆在颠簸路面行驶时的振动载荷，

　　因此在结构设计时特意在折弯位置增加了微小的加强压筋，提升折弯处的结构刚度，避免长期使用后出现折弯角度变形，导致遮阳板下垂、翻转卡滞等问题。此外，支架的非安装面做了轻量化的切边处理，在不影响整体结构强度的前提下尽可能缩减板材的用料，降低零件自身重量，符合汽车零部件轻量化的设计趋势，切边的轮廓线经过优化，不存在尖锐的突出结构，避免与周边的顶棚内饰层产生摩擦，导致内饰层磨损起毛。在建模过程中，该零件的特征全部采用参数化设计，折弯系数根据所选板材的材质、厚度做了精准设定，展开后的平板毛坯轮廓可以直接导入冲压工艺编程软件，生成冲压模具的加工路径，不需要二次调整尺寸，能够缩短零件从设计到量产的开发周期。孔位的位置尺寸全部关联到安装基准面，当需要适配不同车型的安装位置时，只需要调整对应孔位的定位参数，就可以快速生成同系列不同规格的支架模型，提升设计复用率。
