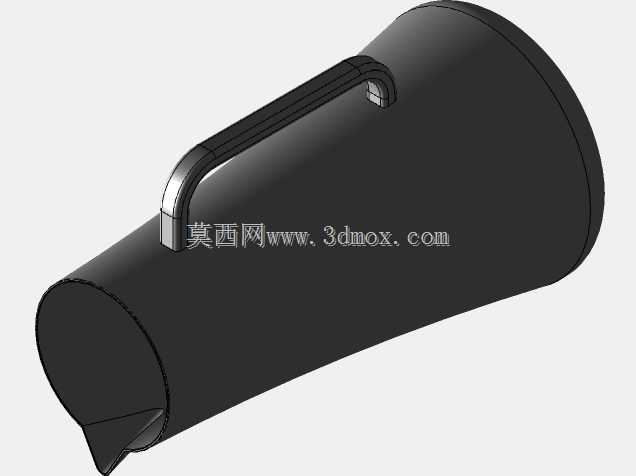

带把手尖嘴导流塑料冷水壶结构设计

　　做这款带把手尖嘴塑料壶的结构设计时，最先要锚定的是餐饮后厨、饮品门店还有日常家用的液体盛装倾倒场景，这类场景下用户最核心的诉求是倾倒不撒漏、握持不打滑、静置放置稳当，同时要适配常规的冰箱侧门搁架、操作台置物空间，不能出现尺寸超差放不进常规储物位的问题。先从外形轮廓的尺寸边界说起，整体采用上窄下宽的锥台形主体，底部直径控制在120mm左右，顶部开口直径控制在90mm，整体高度不含壶嘴突出部分为180mm，这个尺寸比例下，满装1.2L常温水时，整体重心落在底部支撑面的中心区域，哪怕台面有轻微倾斜，也不会出现侧翻风险，同时锥台的锥度设置为1:8，刚好适配注塑生产时的脱模斜度要求，不需要额外做拔模斜度修正，能减少模具加工的额外工序。

　　壶嘴的设计是整个结构的核心功能点，没有采用普通的外翻式壶嘴，而是做了内收式的尖嘴导流结构，导流唇边的厚度控制在1.2mm，唇边做了0.3mm的圆弧收边，倾倒时液体顺着导流唇边流出，断流时不会出现余液顺着壶体外壁流到台面的问题，这个结构在做流体模拟验证的时候，分别测试了满装快速倾倒、半装缓慢倾倒两种工况，都没有出现液流分叉、挂壁的情况。把手部分采用和主体一体化的侧装C型把手，把手的握持截面做了椭圆化处理，长轴32mm、短轴22mm，刚好贴合成年人手掌握持的自然弧度，把手和壶体的连接位置做了R8的圆弧过渡，既避免了注塑时的应力集中问题，也能在满装液体时，把手的承重载荷均匀分散到壶体侧壁，不会出现连接位开裂的情况，

　　把手内侧和壶体外壁的间隙控制在45mm，哪怕是戴薄款橡胶手套的后厨操作人员，也能顺利将手伸入握持，不会出现卡手的问题。壶体的壁厚设计采用均匀壁厚原则，整体壁厚2mm，在壶口位置做了加厚的卷边结构，卷边厚度3mm，既提升了壶口的抗变形能力，日常拿取时握持壶口也不会出现硌手的问题，底部位置做了一圈1.5mm高的支撑凸圈，凸圈的平面度控制在0.2mm以内，放置在光滑台面上时不会出现晃动，同时凸圈和壶底的连接位置做了R2的圆弧过渡，避免长期使用后底部应力集中出现开裂。设计过程中也考虑了堆叠收纳的需求，锥台形的主体结构可以实现同规格壶体的嵌套堆叠，堆叠时的嵌入深度控制在50mm，多个壶体收纳时能节省60%以上的置物空间，

　　不管是仓储运输还是门店日常存放都能提升空间利用率。材质选用食品级聚丙烯材质，这种材质的韧性好，耐100℃的沸水温度，日常盛装热水、常温饮品都不会出现变形或者有害物质析出的问题，同时材质的表面摩擦系数适中，握持时不容易打滑。在结构验证阶段，还做了1.2米高度的自由跌落测试，满装水的状态下从1.2米高度自由跌落到水泥地面，壶体、把手、壶嘴位置都没有出现开裂、漏液的问题，满足日常使用的抗摔要求。另外壶口的内径尺寸做了通用化设计，适配市面上常规的88mm口径壶盖，用户如果有密封需求，可以直接选配同规格的密封盖，不需要额外定制配件，提升了产品的适配性。整个结构没有多余的装饰性特征，所有的曲面过渡都是为了实现功能需求，没有为了外观做多余的凸起或者凹槽，既减少了注塑生产时的模具加工难度，也降低了日常清洁的难度，壶体内壁没有卫生死角，用普通的清洁刷就能完全清洗到位，不会残留液体污渍产生异味。
