15系列20规格柔性电缆防护拖链结构

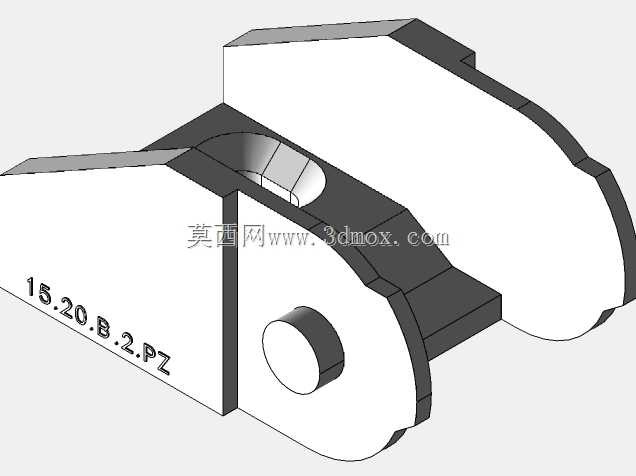

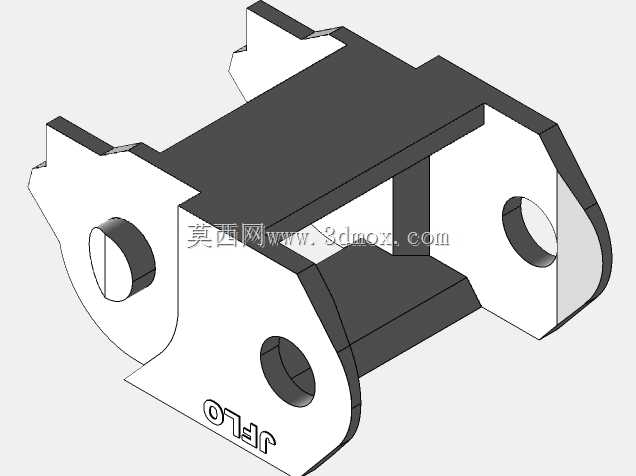

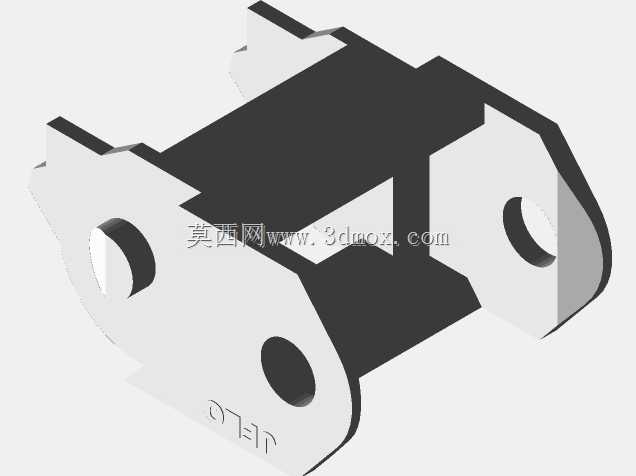

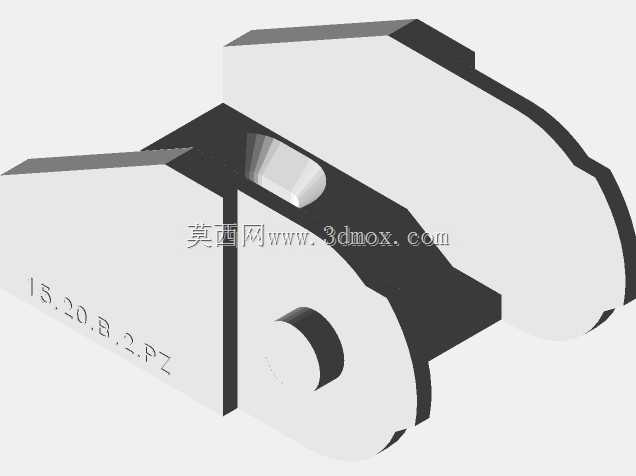

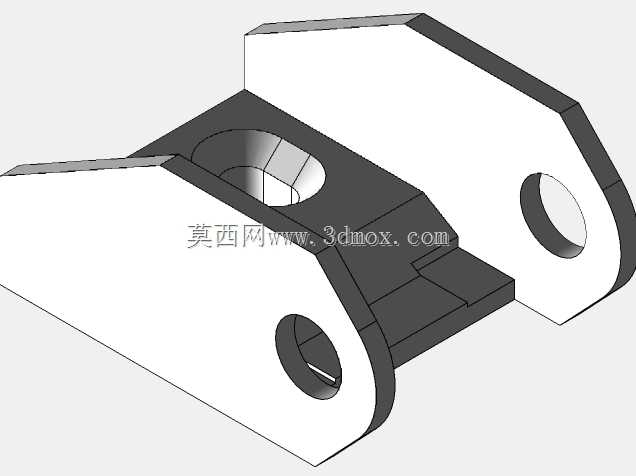

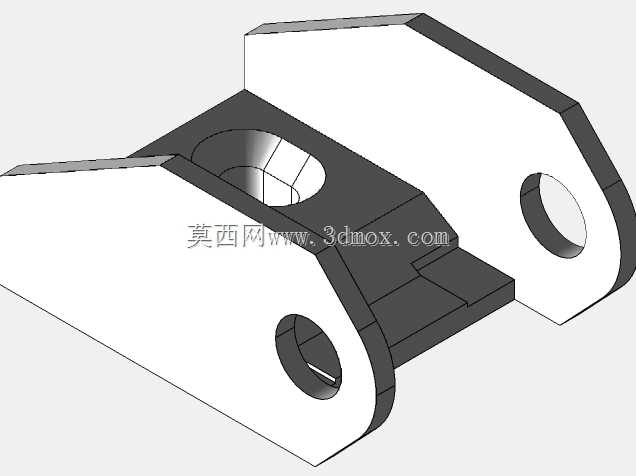

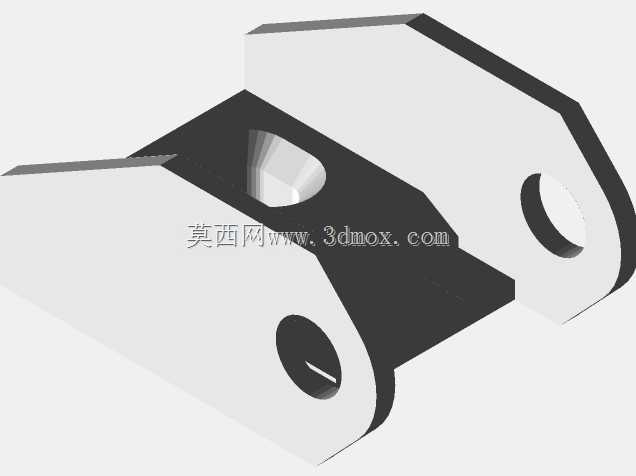

　　在自动化生产线、数控机床、长行程移动设备的布线场景中，线缆随运动部件往复弯折时的磨损、拉扯、干涉问题，一直是设备布线设计里需要重点解决的痛点，这类柔性电缆通道就是针对这类往复运动场景开发的线缆防护构件。这款内高15mm、弯曲半径20mm规格的柔性电缆通道，主体采用节段式铰接结构，每一节链节都可以在限定角度内相对转动，整体可以形成稳定的弧形弯曲段，在设备拖板、移动滑台做直线往复运动时，内置的电缆、油管、气管等管线可以被规整收纳在链节内部的空腔中，随拖链同步运动，避免管线直接与设备结构件、加工碎屑、切削液接触，同时约束管线的弯曲半径，防止管线过度弯折出现线芯断裂、管路折瘪的故障。从结构设计逻辑来看，这款拖链的链节采用对称式卡扣拼接结构，

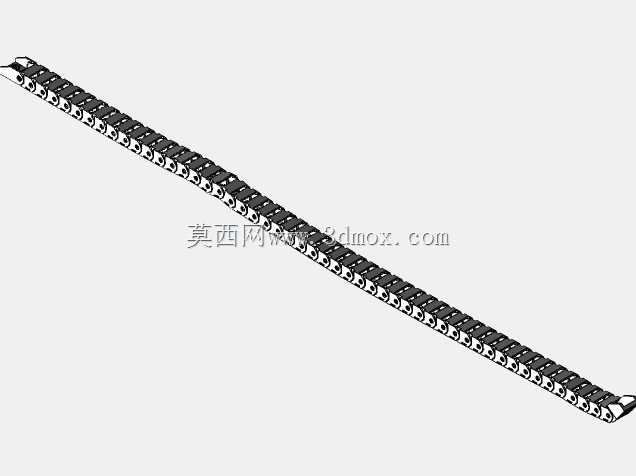

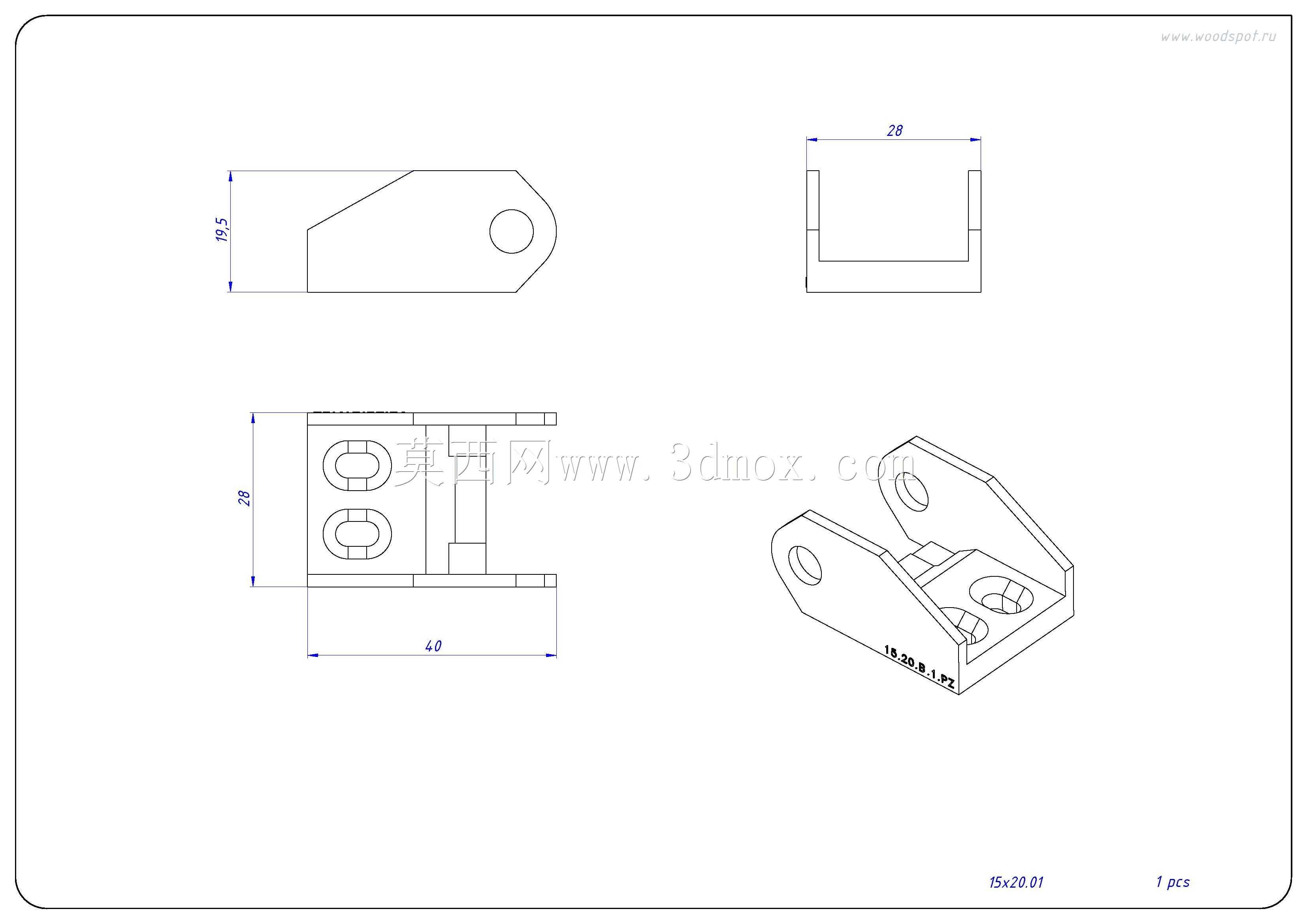

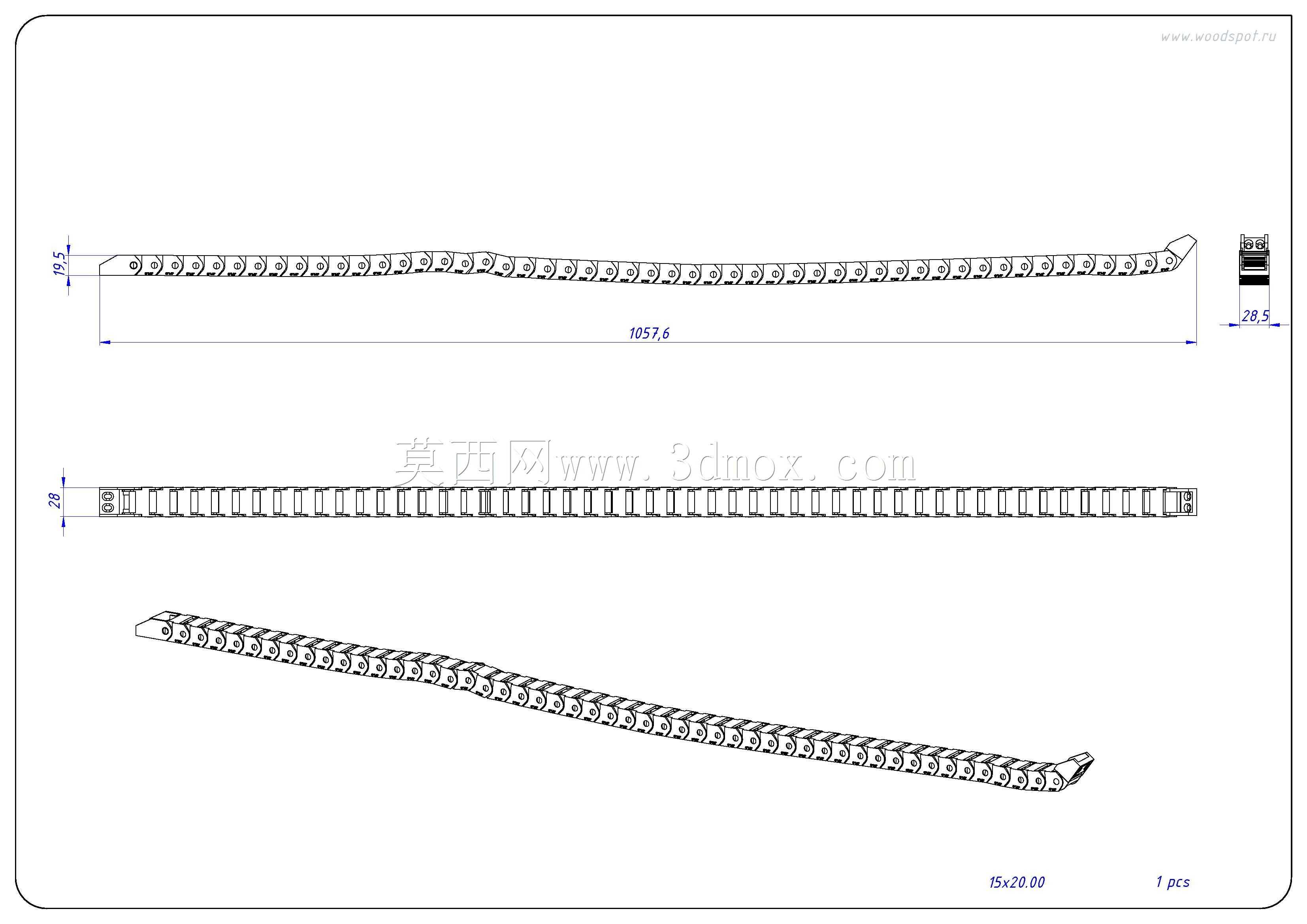

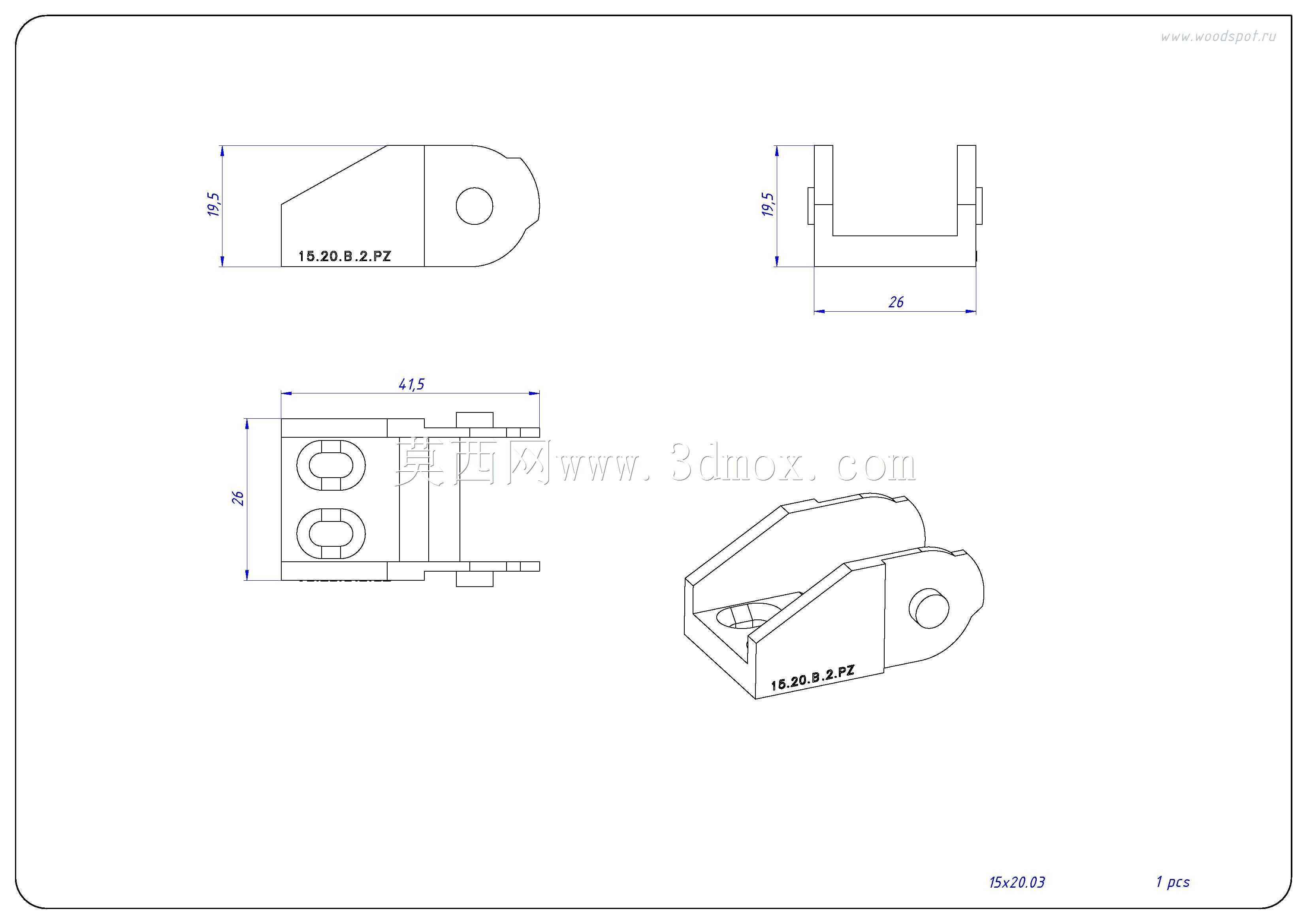

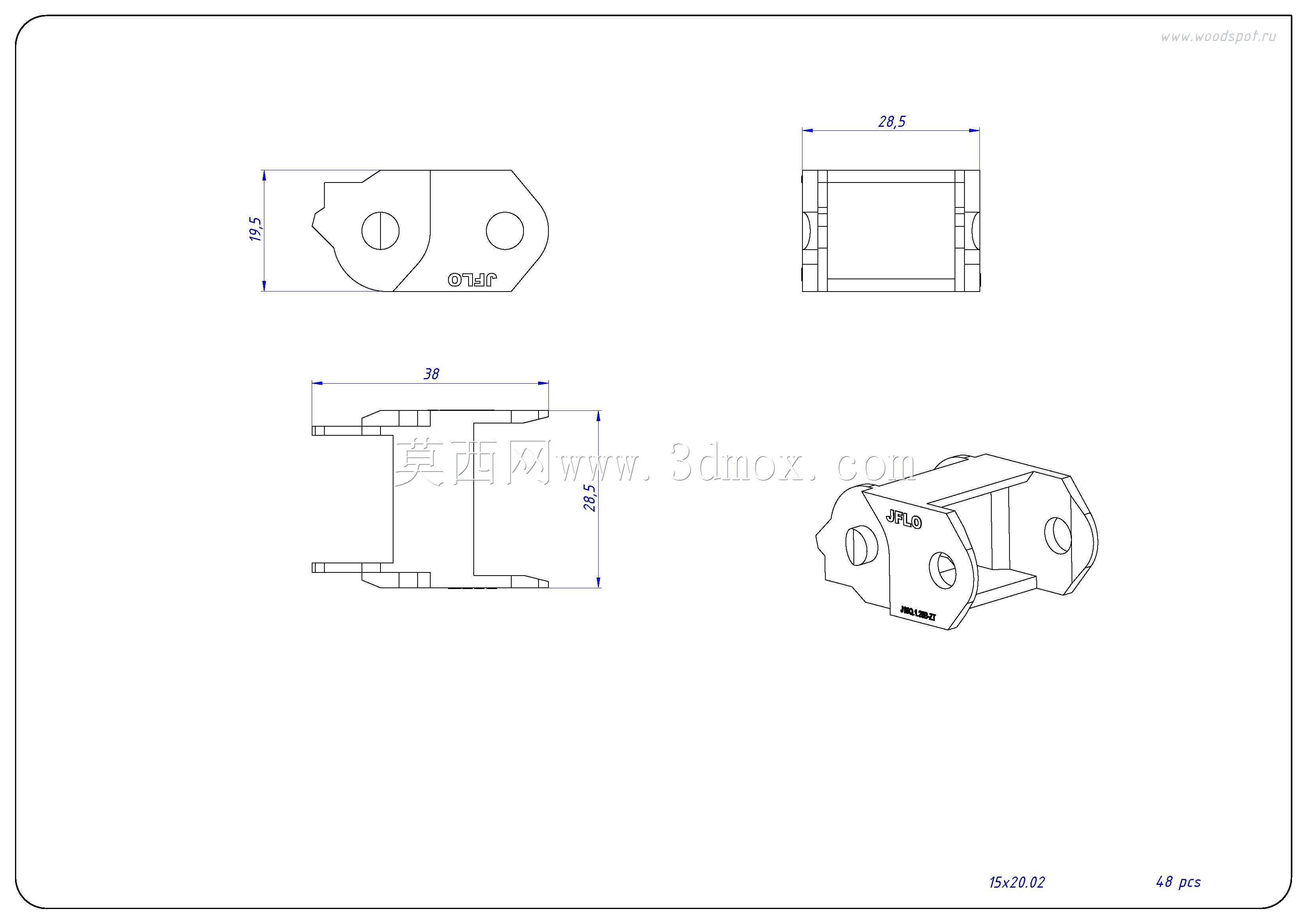

　　相邻链节的铰接部位做了限位设计，单节转动角度被严格限制在合理区间，保证拖链在往复运动过程中不会出现卡滞、反向弯折、塌腰的问题；链节的上下盖板可以按需开启，方便后期管线的穿装、检修与更换，不需要将整根拖链完全拆解，能大幅减少设备维护的布线工作量。从安装边界来看，这款拖链的平直段总长度适配1057.6mm的行程需求，安装端的接头高度为28.5mm，链节自身高度15.5mm，在做安装空间校核时，需要预留出拖链弯曲段的回转空间，同时要保证拖链的固定端与移动端的安装面处于同一水平高度，避免拖链运行时出现侧向偏移、与周边结构剐蹭的问题。在实际选型应用中，这类小规格柔性拖链多用于小型自动化设备、检测仪器、3D打印设备、小型数控雕铣机的线缆防护，

　　这类设备的运动行程普遍在1米左右，内置线缆数量不多、线径较细，15mm的内高空间可以同时容纳多根控制线缆、信号线缆与细小的气动管路，链节内部的分隔空间可以将不同类型的管线分开排布，避免强电线缆与信号线缆互相干扰，也能防止管线之间在运动过程中互相摩擦。拖链的铰接部位做了耐磨接触面设计，长期往复运行时的磨损量被控制在较低水平，可以保证设备长期运行的稳定性，不需要频繁更换防护构件。在三维建模过程中，这类拖链需要重点还原每一节链节的铰接配合关系，验证弯曲状态下的链节干涉情况，同时要模拟拖链在全行程运动过程中的形态变化，确认弯曲段的最小离地高度、与设备周边结构的安全间隙，避免实际装配时出现拖链与设备横梁、管线槽、其他运动部件的干涉问题。建模时还需要注意链节的拼接公差，保证整根拖链在平直状态下的直线度，避免因链节累计公差导致拖链运行时出现跑偏、卡顿的问题，同时要还原接头部位的安装孔位尺寸，保证安装时可以直接与设备的安装板适配，不需要二次加工改孔。
