卫生间隔断用北极星式插销锁结构设计

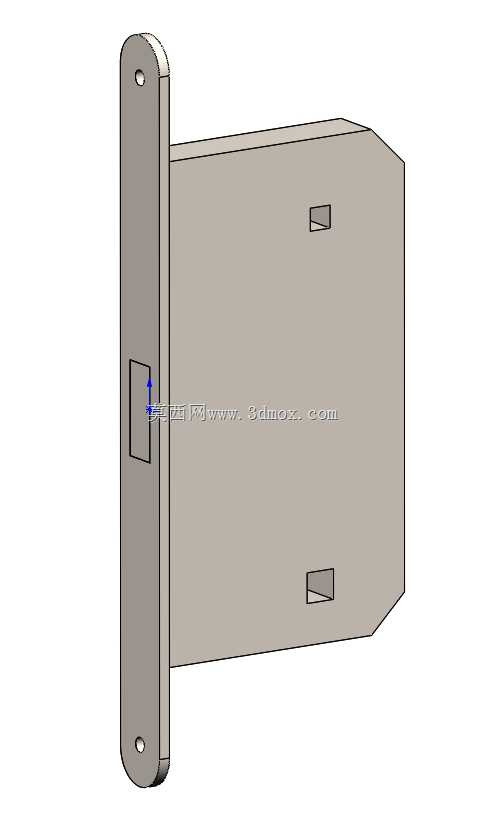

　　在公共建筑的卫生间隔断配套五金体系里，这类插销式锁具是使用频率极高的功能部件，日常运维中经常遇到锁舌卡滞、安装对位偏差导致锁闭失效、侧边固定片受力变形的问题，这款锁的结构设计正是针对这些现场痛点做了针对性优化。从实际安装场景来看，公共卫生间隔断普遍采用12-18mm厚度的抗倍特板或者蜂窝复合板材，安装时侧边固定片需要贴合隔断立柱的立面，锁体主体嵌入隔断门的预开孔位置，因此设计阶段就把固定片的安装孔位做了长圆余量调整，允许现场安装时有±2mm的对位调整空间，避免板材开孔偏差导致无法装配的问题。固定片采用长条形直板结构，上下两端各设置一个沉头安装孔，装配后螺丝头完全沉入片体表面，不会突出刮蹭过往人员的衣物，片体厚度设置为2.5mm，

　　采用冷冲压成型后做哑光防锈处理，日常清洁时的水渍、消毒水喷洒都不会造成表面锈蚀剥落，适配公共区域高频清洁的使用环境。锁体主体的外形做了切角处理，对应隔断门侧边的倒角工艺，安装后锁体边缘与门板侧边完全齐平，没有突出的棱角，避免人员磕碰受伤。锁舌的伸缩行程设置为12mm，足够卡入隔断门框的锁止卡槽，同时锁舌的伸缩阻尼做了适配调整，拨动锁钮时的反馈力度控制在15-20N，既不会因为力度过轻导致门体受震动时自行解锁，也不会因为力度过大造成使用者操作费力，尤其是考虑到公共场景下不同年龄层的使用需求，操作力度的适配覆盖了老人、儿童的操作能力范围。锁体背面设置了两个方形定位凸台，对应门板上预开的定位孔，安装时凸台卡入孔位后即可完成锁体的预定位，

　　不需要安装人员额外手扶对位，大幅提升现场装配效率，同时凸台在锁体长期使用过程中可以承担锁舌伸缩带来的侧向剪切力，避免固定螺丝长期受剪切力出现松动断裂的问题。从结构可靠性角度来看，锁体内部的拨动机构没有采用易损的塑料件，全部采用金属冲压件铰接，铰接点的配合间隙控制在0.1mm以内，长期反复拨动不会出现旷量，按照公共卫生间日均开关30次的使用频率计算，整体使用寿命可以达到10万次以上，满足公共区域五金件的耐用性要求。设计过程中还考虑了应急解锁的需求，锁体外侧对应锁钮的位置预留了应急解锁孔，当隔间内人员出现意外无法自行开门时，运维人员可以通过专用工具从外侧拨动锁舌完成解锁，不需要破坏门板或者锁体结构，降低应急处置的成本。

　　锁体的表面处理采用细磨砂纹理，不容易残留指纹和污渍，日常维护只需要用抹布擦拭即可保持外观整洁，不会因为长期使用出现表面发亮、划痕明显的问题。在安装边界的适配性上，这款锁可以适配左开、右开两种隔断门方向，不需要额外采购分左右的专用配件，只需要在安装时调整锁舌的朝向即可完成适配，降低了配件备货的品类压力，也避免现场安装时拿错配件导致无法施工的问题。固定片与锁体的配合间隙做了精准控制，门体关闭时锁舌可以顺畅滑入锁扣位置，不会出现摩擦卡顿的异响，即使隔断门出现轻微的下垂变形，锁舌的导入斜角也可以引导锁舌顺利卡入锁位，不会因为门体小幅变形就出现锁不上的情况。从实际使用的反馈来看，这类结构的WC锁在商场、写字楼、景区公共卫生间的适配性极强，既满足了锁闭的隐私保护需求，也兼顾了公共场景下高频率使用、易维护、安装便捷的核心要求，结构上没有多余的复杂零件，生产加工的工艺性好，冲压、折弯、表面处理的工序都可以采用常规五金加工工艺完成，量产成本控制合理，同时装配工序简单，不需要复杂的工装夹具就可以完成整锁组装，适合批量生产配套卫生间隔断厂商使用。
