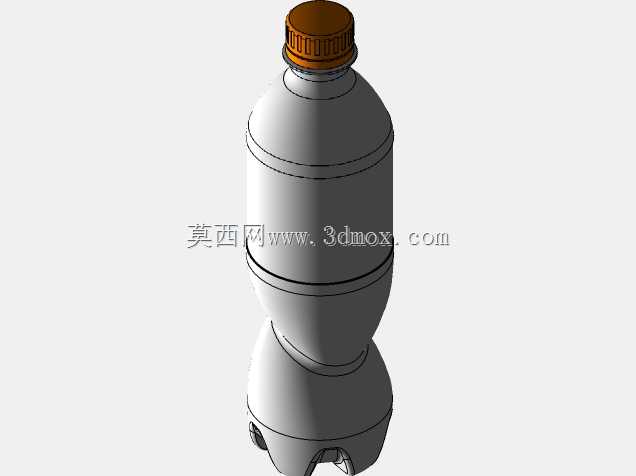

0.5升容量带橙盖塑料饮品包装瓶结构

　　该包装瓶为0.5升容量的食品级塑料盛装容器，主要面向碳酸饮品的灌装、储运与终端消费场景使用，适配自动化灌装生产线的上瓶、灌装、旋盖、贴标、码垛全流程作业要求，可直接对接现有含气饮料灌装设备的工位定位基准，无需额外调整生产线工装夹具。瓶身整体采用PET吹塑成型工艺设计，上部为直筒段结构，预留足够的贴标作业面，贴标区域的圆柱度公差控制在0.3mm以内，保证卷标过程中标签贴合平整无褶皱，不会出现标纸偏移、翘边的问题。瓶身中部做内收的腰型过渡，一方面提升单瓶的握持手感，消费者手持时手指可自然贴合内收曲面，不易打滑脱落；另一方面在堆码储运过程中，该内收结构可分散上层堆码的垂直载荷，降低瓶身受压变形的概率，经堆码测试验证，

　　整托12层堆码时底层瓶身的形变量不超过2%，不会出现漏液、瓶盖松脱的问题。瓶底采用多瓣式内凹支撑结构，设计有五个均匀分布的支撑脚，支撑脚的接地平面平面度公差控制在0.2mm以内，保证灌装后瓶体可稳定站立在平面上，不会出现倾斜歪倒的情况；内凹的底结构可提升瓶底的抗内压能力，适配碳酸饮品充入二氧化碳后的内部正压工况，避免瓶底受压向外鼓出导致站立不稳，同时该底结构适配吹塑模具的冷却水路布局，可缩短成型周期，提升生产效率。瓶口采用标准的螺纹旋合结构，搭配橙色防盗瓶盖，螺纹的牙型、螺距均匹配行业通用的旋盖头参数，旋盖扭矩控制在1.2-1.8N·m区间时，既可保证密封性能，又能让消费者轻松开启，瓶盖下端的防盗环与瓶口锁扣结构配合，

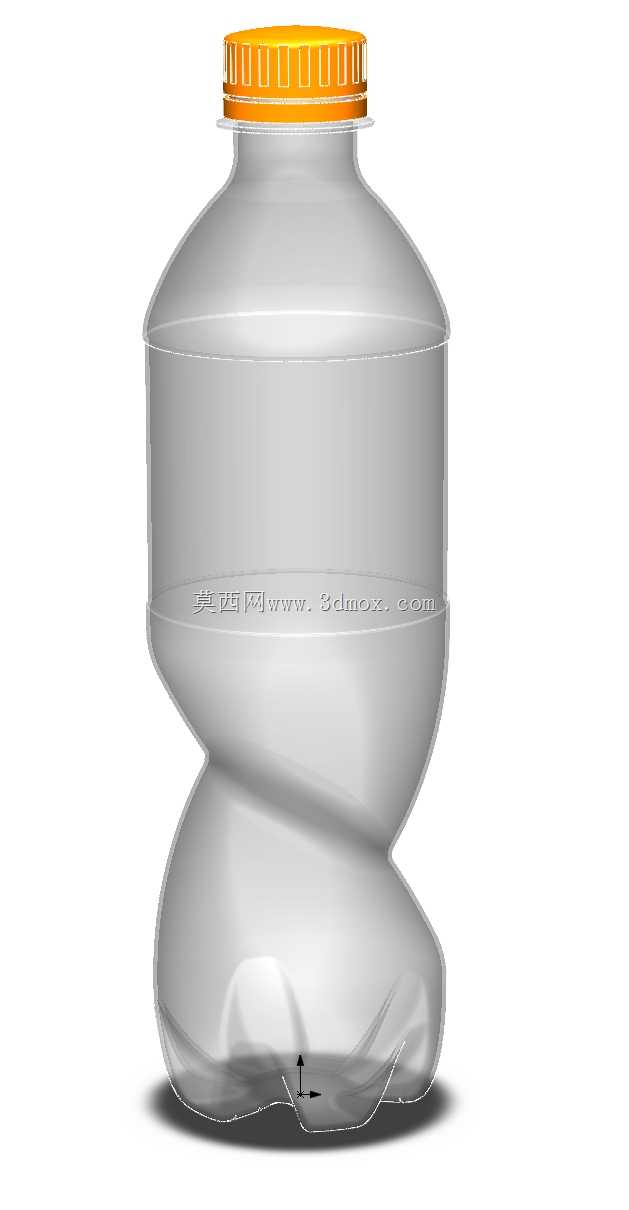

　　开启时防盗环断裂，可直观判断产品是否被开启，保障饮品饮用安全。瓶身下部的扭曲曲面造型，一方面在视觉上区别于常规直筒饮品瓶，提升产品辨识度；另一方面该曲面结构可提升瓶身的环向刚度，在运输过程中遇到挤压、碰撞时，曲面可分散冲击力，降低瓶身凹陷破损的概率。从安装边界来看，该瓶体最大外径为72mm，总高度含瓶盖为185mm，可适配常规的饮料自动售货机货道尺寸，货道宽度75mm即可顺利出货，不会出现卡瓶问题；同时适配市面上主流的瓶装饮品周转箱，单箱可规整排布12瓶，箱体空间利用率可达82%，提升仓储与运输的空间效率。建模过程中对瓶身的壁厚做了均匀化处理，整体壁厚控制在0.3-0.35mm区间，螺纹部位局部加厚至0.8mm，既保证结构强度，又能控制原材料用量，降低单件生产成本；模型同时还原了吹塑成型的拔模斜度，所有外表面拔模斜度不小于1°，内表面不小于0.8°，可直接用于吹塑模具的结构设计，无需额外调整拔模参数。
