16mm安装口径R13-507K圆形按钮结构

　　这类圆形按钮是工业控制、民用电子设备里最常见的操作输入元件之一，日常在小型电控箱面板、桌面式测试设备、小家电操作区、低压配电终端的操作位都能见到同规格产品的身影，核心作用是完成回路的通断触发，给控制端传递人工操作的开关量信号，相比翘板开关、旋钮开关，这类圆形凸头按钮的按压反馈更直接，操作时的触感辨识度更高，适合需要快速触发、频繁点动的操作场景。

　　从安装适配性来看，这款按钮采用16mm标准面板开孔尺寸，是行业内沿用多年的通用安装口径，安装时仅需在面板上开出对应直径的圆孔，将按钮本体从面板正面穿入，依靠本体侧面的弹性卡扣即可完成卡装固定，不需要额外加装螺母锁附，装配效率比螺纹锁紧式按钮更高，适合薄板类面板、塑料面板的快速装配场景，卡扣的卡接量经过适配，常规1-3mm厚度的面板都能牢固卡合，不会出现松脱、晃动的问题。本体下部的插片式接线端采用标准接插件规格，可直接搭配对应规格的冷压端子快速接线，不需要焊接，现场布线、后期维护更换的操作都很简便。

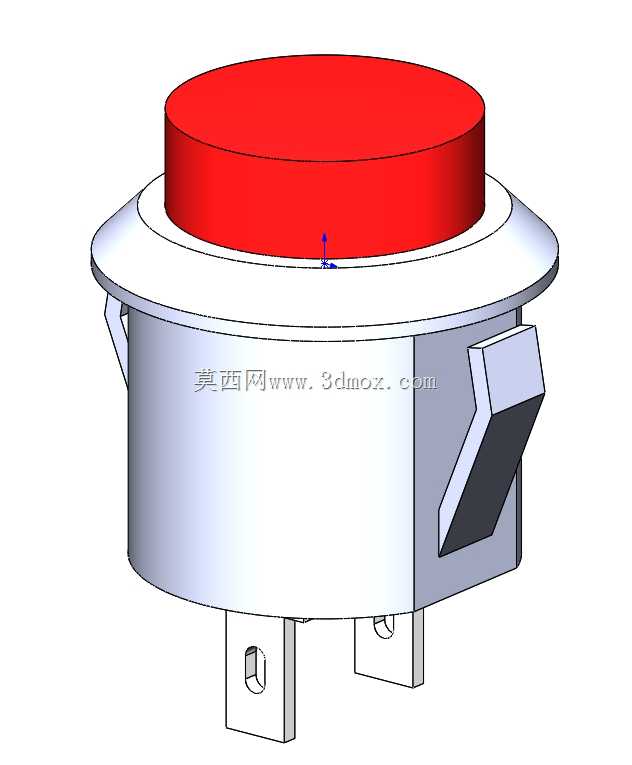

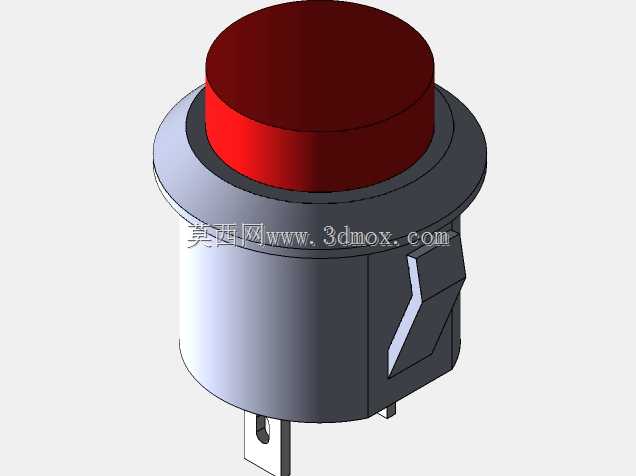

　　设计层面上，按钮头部采用高出安装面的凸型红色帽盖，一方面红色作为行业通用的停止、触发警示色，操作人员在设备旁能快速定位操作位置，另一方面凸头结构的按压接触面做了圆弧过渡，手指按压时的接触面积更大，长时间频繁操作也不会产生明显的硌手感。帽盖下方的法兰边做了阶梯式限位，按压行程到位后法兰边会和本体上部的限位面贴合，避免按压超程损坏内部的弹性触片结构，内部的复位结构采用对称式弹性设计，按压后能快速回弹复位，保证每次操作的通断动作可靠，不会出现卡滞、复位不到位导致的回路接触不良问题。本体外壳采用绝缘工程塑料材质，表面做了哑光防滑处理，既可以满足电气绝缘的安全要求，也能在装配时增加和安装孔壁的摩擦力，进一步提升安装后的稳固性。

　　实际选型应用中，这类按钮常被用在小型自动化设备的启动停止控制位、手持操作盒的点动触发位、仪器仪表的功能切换操作位，因为安装口径统一，同尺寸不同功能的按钮可以直接互换，不需要重新加工面板开孔，能大幅降低设备的维护备件成本。建模过程中需要重点关注卡扣的弹性变形量设计，既要保证安装时卡扣能顺利压入开孔，也要保证卡入后有足够的抱紧力防止按钮从面板脱出；同时按压行程的参数要和内部触片的动作行程匹配，预留合适的超程余量，避免加工误差导致按钮按下后无法触发或者无法复位的问题；头部帽盖和本体的配合间隙也要控制在合理范围，既不能间隙过大导致帽盖晃动歪斜，也不能间隙过小导致按压过程中出现卡滞。接线插片的位置要和本体保持足够的电气间隙，避免不同回路之间出现爬电风险，满足低压电气设备的安全规范要求。
