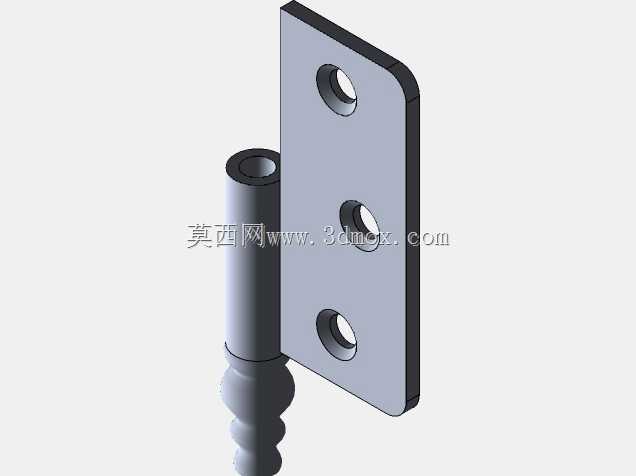

带多开合角度配置的装饰型合页结构

　　做设备结构和家装五金选型的时候，很多人容易忽略合页这类小连接件的细节，总觉得能转就行，真到装配或者长期使用的时候才发现，要么开合角度卡滞，要么外露的结构和设备、柜体的外观风格不搭，要么安装孔位对不上返工，反而耽误整体进度。这款带装饰柱头的合页结构，在常规平开合页的基础上做了不少适配实际场景的优化，首先从应用场景来说，它既可以用在小型工业设备的检修门、仪器仪表的防护舱门上，也能适配家装里的复古风柜体、展示柜门扇，外露的柱身做了阶梯式的圆弧造型，不像普通工业合页那样是光秃秃的圆轴，装在明装位置不会显得突兀，能兼顾连接功能和外观协调性。

　　从功能特性上看，这个合页做了六种开合角度的配置，覆盖了从-135度到180度的常用开合区间，还有关闭状态和自由转动的状态配置，做装配模拟的时候不用自己再去配角度约束，直接调用对应配置就能验证门扇开合过程中会不会和周边框架、相邻部件发生干涉，比如做窄边柜体的时候，90度开合会不会碰拉手，180度打开的时候门扇能不能完全贴到柜体侧面，45度开启时能不能满足日常取放物品或者检修操作的空间需求，这些场景都能直接通过现有配置做验证，省了自己调整转动副参数的时间。合页的页片部分做了圆角处理，没有尖锐的直角边，不管是工业设备还是家装场景，都能减少安装和使用过程中剐蹭的风险，页片上的三个安装孔呈等距直线排布，孔位的沉头深度做了适配标准沉头螺丝的设计，安装之后螺丝头不会突出页片表面，不会影响门扇和门框的贴合度，也不会刮蹭到接触面。

　　设计思路上，这款合页没有追求复杂的阻尼或者缓冲结构，而是把重点放在基础转动的顺滑度和安装适配性上，轴身和页片的连接部分做了包边处理，页片不是单薄的单片钢板，而是带侧边加强的结构，长期承重开合不容易出现页片变形、轴身窜动的问题。柱头的装饰造型不是单纯为了好看，上下两端的凸起结构刚好能卡住页片的转动范围，避免页片沿着轴身上下滑移，不需要额外加卡簧或者定位销，减少了零件数量，装配的时候更简单，后期维护也不用怕小零件脱落丢失。

　　从安装边界来看，合页的轴身直径和页片厚度做了匹配设计，明装的时候不需要在门扇或者门框上开深槽，只需要平整的安装面就能固定，对于一些不方便开槽的薄壁型材、复合板材场景很友好，页片的长度和宽度比例经过调整，三个安装孔的间距既保证了固定后的承重能力，又不会因为孔位太靠近页片边缘导致安装时板材开裂。转动副的间隙控制在合理范围，既不会因为间隙太小出现转动卡涩，也不会因为间隙太大导致门扇安装后出现下垂、晃动的问题，做三维装配的时候，可以直接把合页作为标准件调用，根据门扇的重量和尺寸确定单扇门需要配置的合页数量，不用重新绘制基础结构，能大幅缩短结构设计阶段的标准件建模时间。在做干涉检查的时候，不同角度的配置可以直接对应门扇的不同开启状态，验证周边的管线、操作部件会不会在门扇开合过程中被碰到，尤其是仪器仪表类的设备，检修门打开的时候不能影响内部的操作空间，也不能碰到外接的管线接头，提前通过不同开合角度的模拟就能把这些问题在设计阶段规避掉，避免后期打样之后再改结构。
