小型装配线物料承载堆叠托盘车架结构

　　这套结构主要面向小型零部件装配工位的物料周转场景，适配多品种小批量的离散装配作业需求，解决传统散料摆放拿取效率低、线边库存混乱、物料转运易磕碰的实际问题。在小型消费电子、精密五金组件的装配线中，工位旁的物料供给直接影响装配节拍，常规的通用料盒无法匹配特定工件的定位需求，工件在料盒内堆叠容易出现刮擦镀层、引脚变形的问题，且线边空间有限，无法摆放过多单层料架，这套结构正是针对这类痛点做的定向设计。

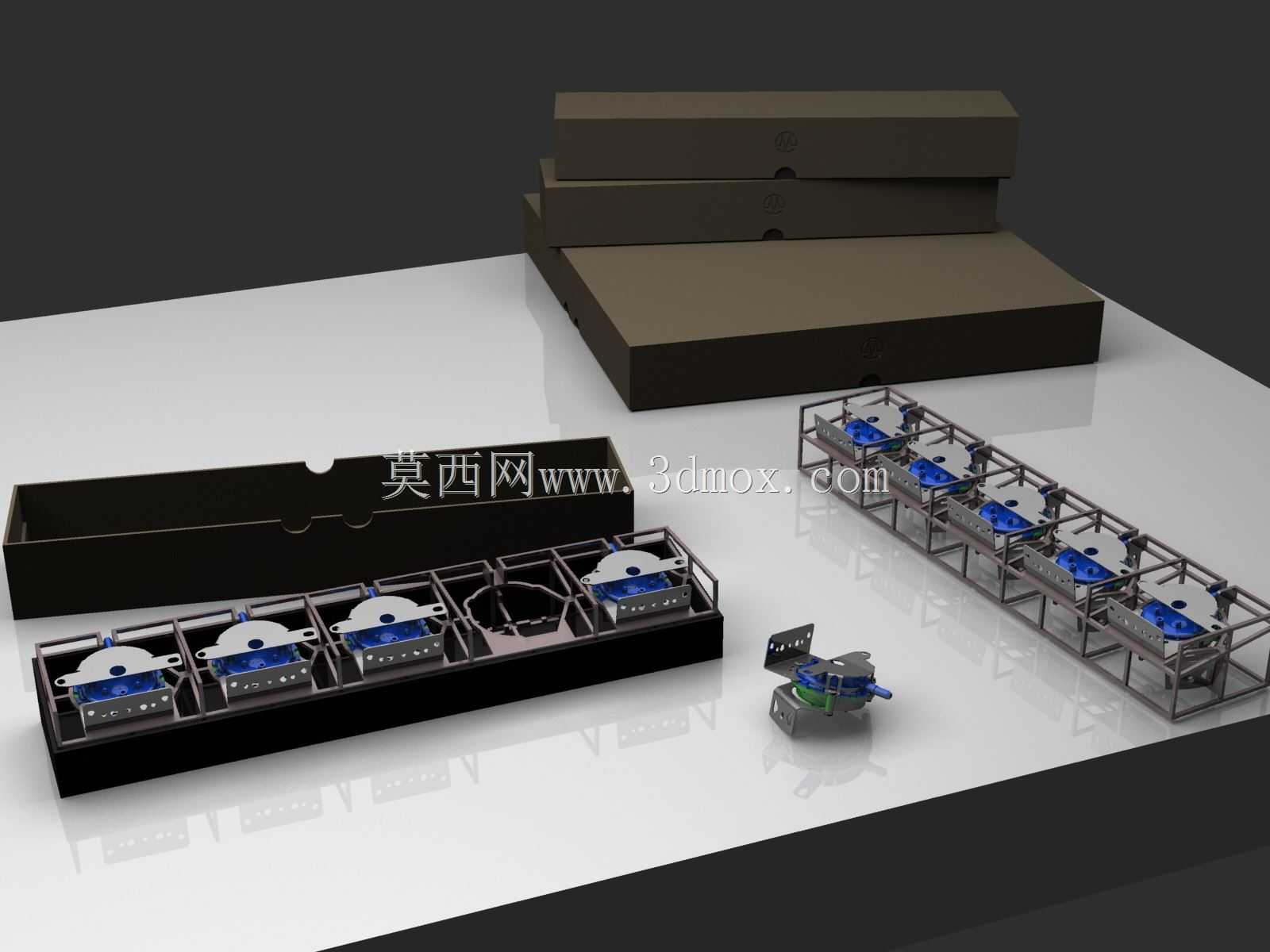

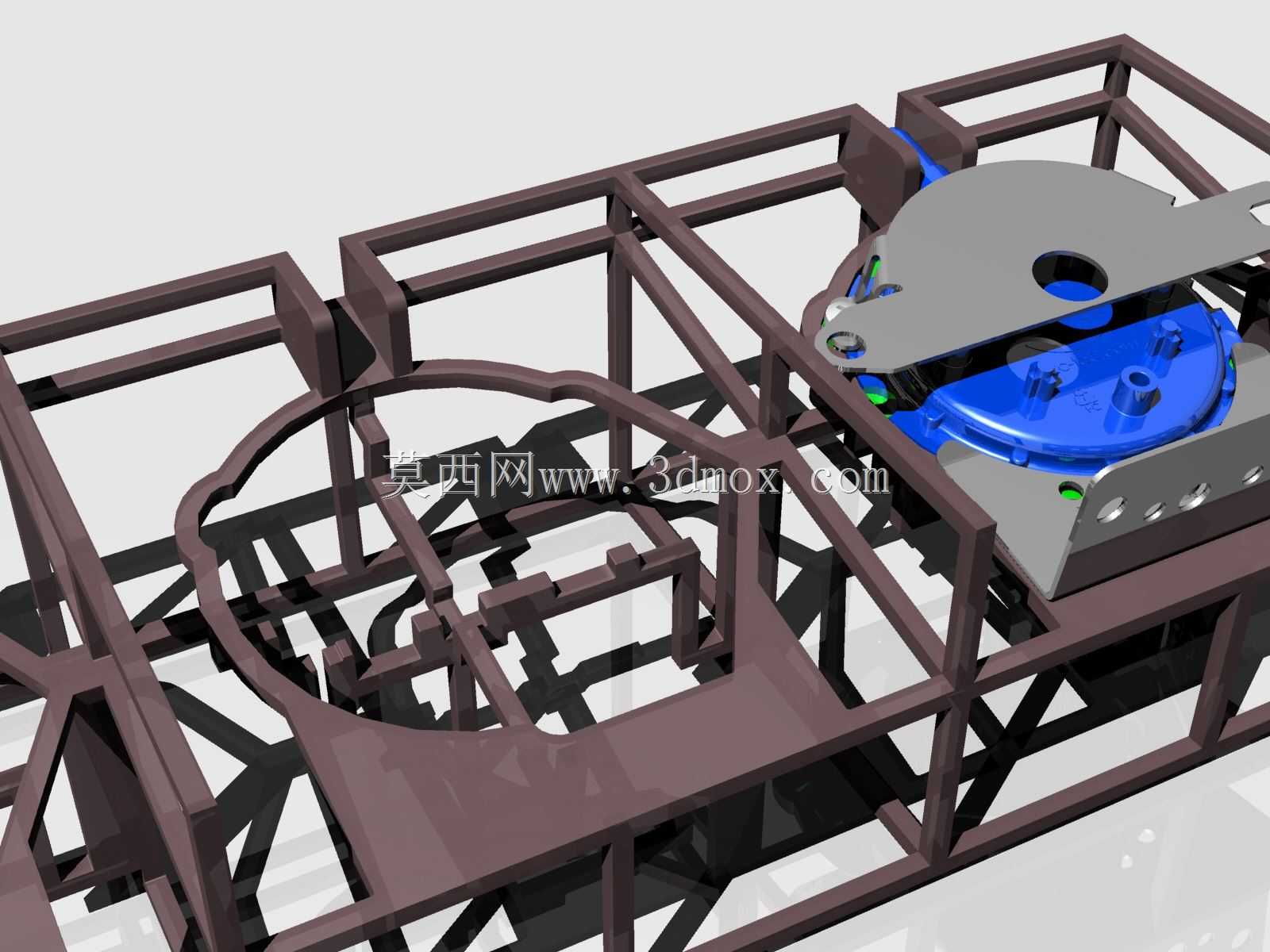

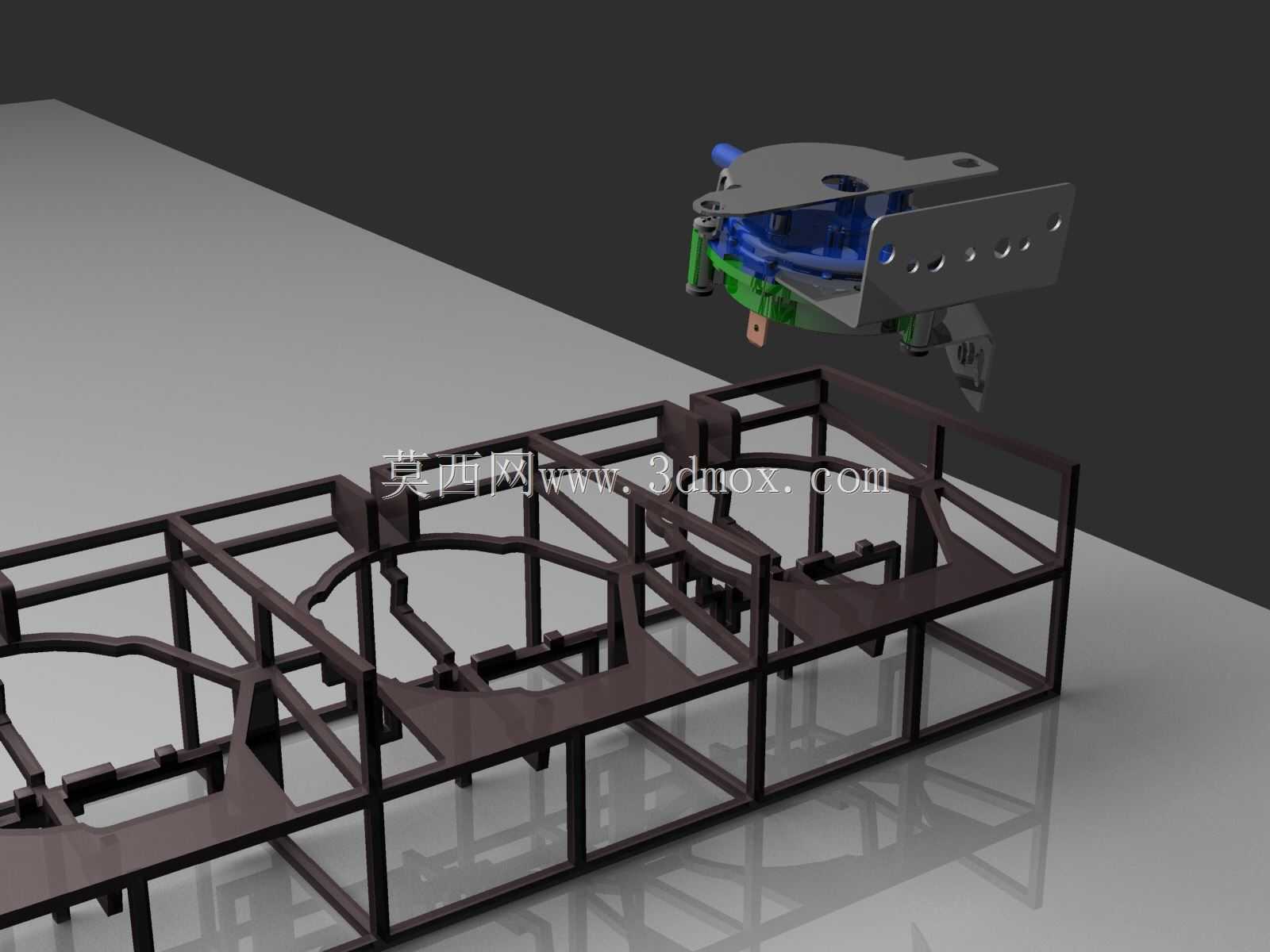

　　结构整体分为承载托盘与堆叠基座两部分，单组托盘设置5个独立定位型腔，每个型腔的轮廓完全适配对应工件的外形，型腔边缘做了1.2mm的导向倒角，工件放入时无需刻意对准即可滑入定位位，取件时手指可伸入型腔两侧的预留缺口，无需抠取工件边缘，避免取件时对工件表面造成损伤。每个托盘的定位型腔旁设置了小型防错标识位，可粘贴不同规格工件的色标，作业人员无需核对料号即可快速识别对应物料，降低错装风险。

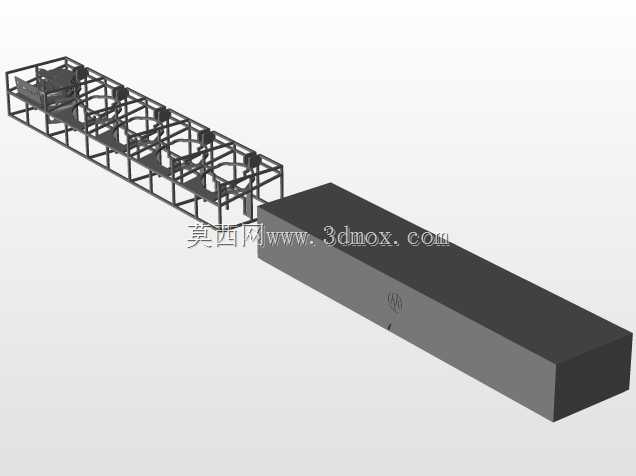

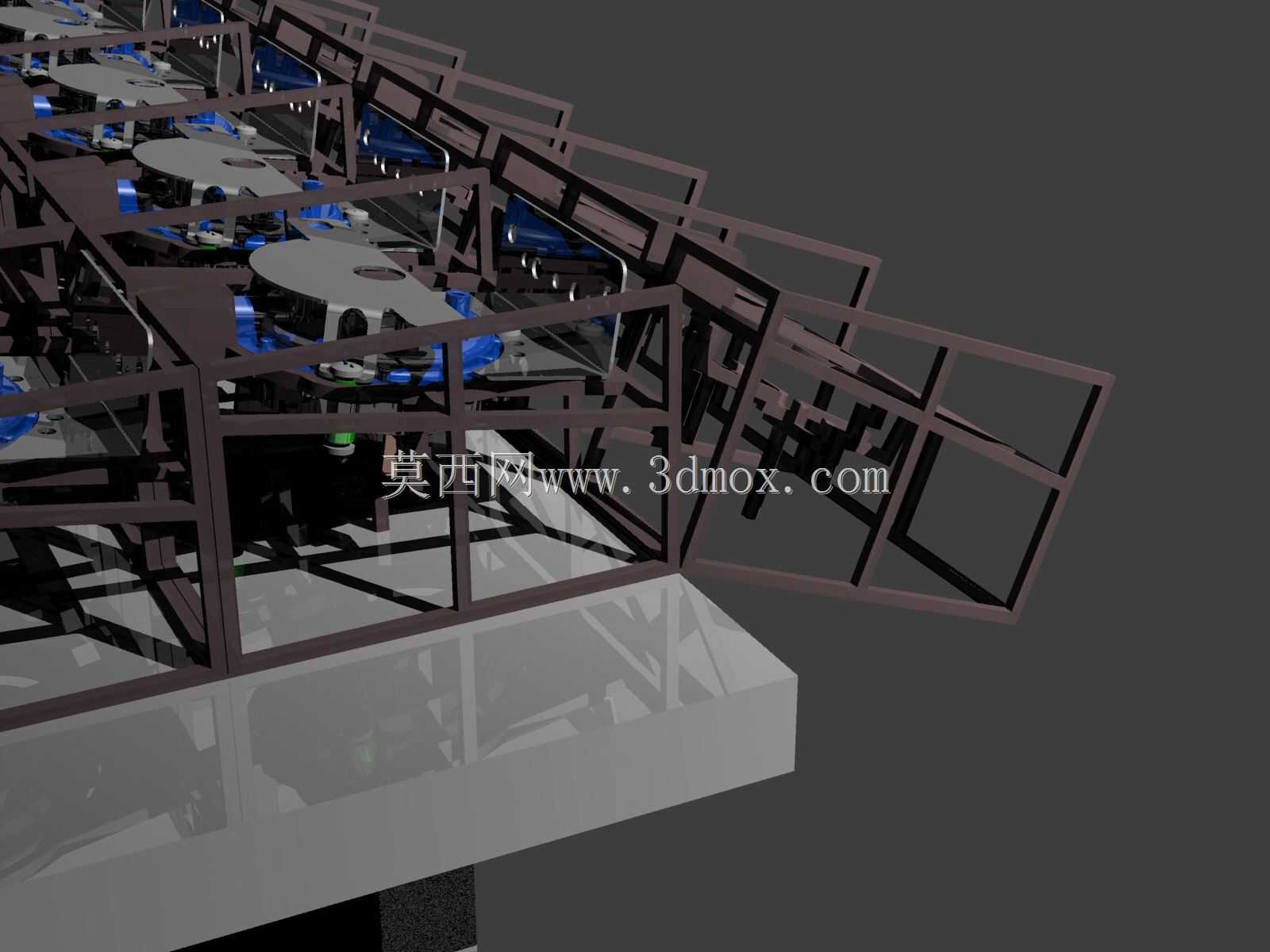

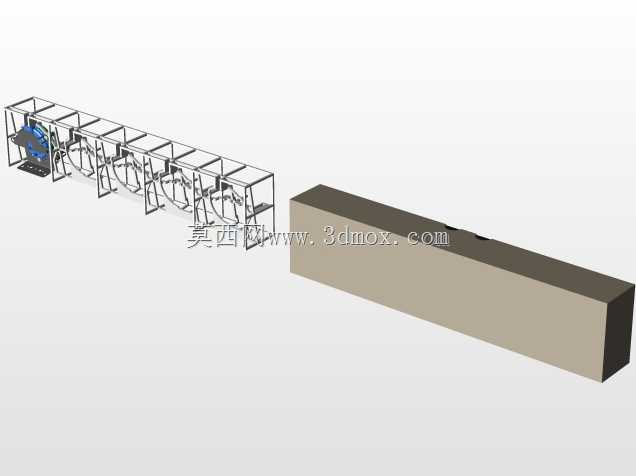

　　堆叠基座采用框架式方管焊接结构，整体框架的垂直度控制在0.2mm/m以内，保证多层堆叠时不会出现偏载滑落的问题，基座单组可容纳5个托盘垂直堆叠，满堆状态下总高度控制在1.2m以内，符合人工取件的舒适操作高度，无需踮脚或弯腰即可拿取最上层托盘的物料。基座底部设置了四个定位凸台，与上层托盘底部的定位凹槽精准配合，堆叠时相邻托盘的配合间隙控制在0.3mm以内，既保证堆叠的稳定性，又不会出现卡滞无法取出的问题，单组基座满装状态下可承载25件工件，两个基座并排摆放即可满足单工位2小时的装配物料需求，减少线边补料的频次。

　　托盘前端设置了抓拍限位结构，当前排托盘的物料取用完毕后，可直接将空托盘从前端抽出，后排托盘会在重力作用下自动滑移到前排取件位，无需作业人员手动调整托盘位置，取件动作路径缩短30%以上，适配快节拍的装配作业。托盘的侧壁做了加厚加强筋设计，单个托盘可承受15kg的均布载荷，满足金属类小型工件的承载需求，托盘表面做了哑光防静电处理，表面电阻控制在10^6-10^9Ω之间，适配静电敏感类电子元器件的存储周转需求，避免静电击穿元器件造成的不良。

　　安装边界方面，单组基座的底部安装尺寸为400mm600mm，可直接放置在标准线边工作台的台面上，也可通过底部的安装孔固定在流利条货架上，适配不同的线边布局需求。托盘的外形尺寸统一为380mm180mm*30mm，可兼容常规的AGV料箱转运系统，补料时可直接将整摞托盘通过AGV配送至工位旁，无需二次倒料，减少物料转运过程中的磕碰损伤。

　　在实际应用中，这套结构可根据不同工件的外形快速更换对应的定位型腔托盘，基座部分可通用，无需针对不同工件重新制作整套存储架，降低线边工装的投入成本。针对需要做防尘防护的工件，还可在整摞托盘的顶部配套对应的防尘盖，防尘盖与顶部托盘的定位结构配合，无需额外固定即可覆盖所有托盘的型腔，避免车间粉尘落在工件表面影响装配精度。托盘的型腔深度根据工件的高度做了差异化设计，工件放入后顶部低于托盘上表面1mm，堆叠时上层托盘的底部不会接触到下层托盘内的工件，避免堆叠压力造成工件变形。

　　结构的所有棱角位置都做了R2的圆角处理，避免作业人员取放托盘时被锐边划伤，符合车间安全生产的要求。框架基座的表面做了喷塑处理，耐油污耐磨损，日常清理时可直接用车间常用的酒精抹布擦拭，不会出现表层脱落生锈的问题，适配车间多油污多粉尘的作业环境。
