钣金剪切机BSS1000弧形剪切刀片结构

　　在中小型钣金加工车间的日常作业里，剪板机是开料工序的核心设备，而剪切刀片作为直接接触板材完成冲剪动作的执行部件，其结构精度、刃口形态与安装适配性，直接决定了批量下料的切口质量、设备运行负载以及易损件更换周期。本次涉及的BSS1000型钣金剪切机配套刀片，并非常规直刃剪板机的平直刀片，而是采用了适配特定剪切轨迹的弧形长条形结构，这类刀片主要适配摆式剪板机的刀架运动路径，区别于闸式剪板机的垂直下压剪切逻辑，摆式刀架在剪切过程中会绕固定支点做圆弧摆动，弧形刃口能够在整个剪切行程中保持上下刀片的合理间隙，避免直刃刀片在摆式刀架上出现剪切中段间隙过大、两端间隙过小的问题，有效减少薄板剪切时的毛刺、扯裂与板材翘曲变形。

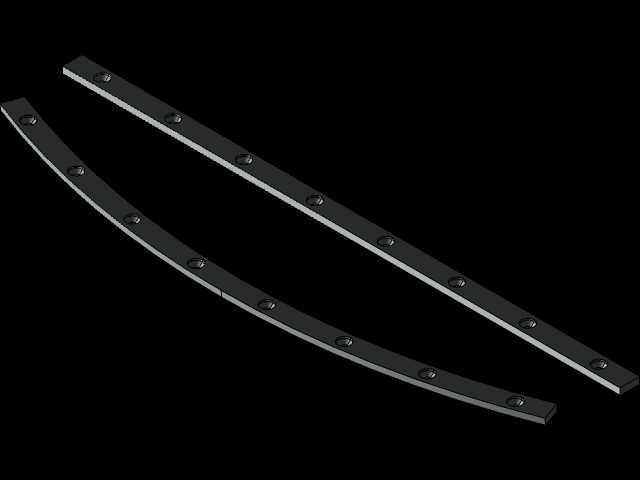

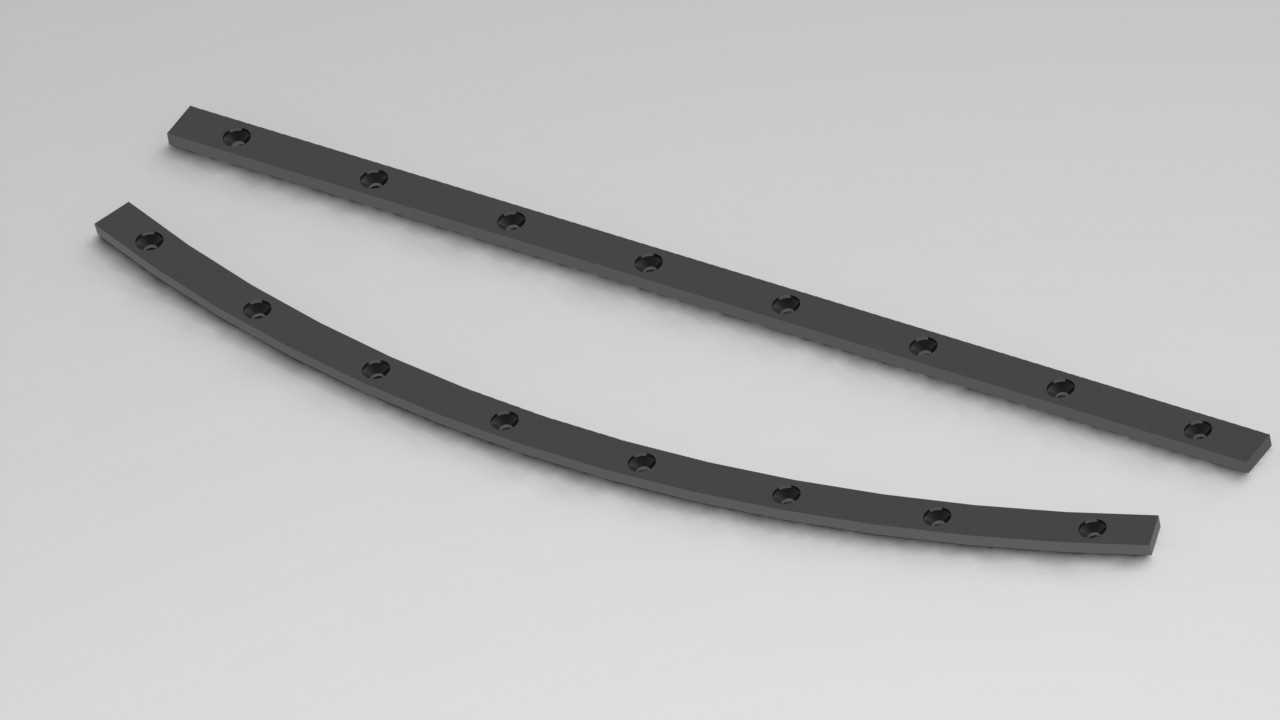

　　从实际应用场景来看，这类刀片主要针对1-6mm厚度的冷轧钢板、镀锌板、铝板等常规钣金板材的定长剪切作业，广泛适配小型五金加工厂、通风管道加工门店、非标设备制作作坊的日常开料需求，尤其适合批量剪切窄长型钣金条料，比如配电箱柜体的安装边条、通风风管的法兰咬边条、小型设备的钣金护板边料等工况。刀片整体采用长条形弧面结构，两件为一组配对使用，上刀与下刀的弧面曲率完全匹配刀架的摆动半径，单根刀片沿长度方向均匀分布沉头安装孔，孔位间距严格对应刀架上的安装螺栓孔位，安装时沉头孔能够完全容纳螺栓头部，避免螺栓突出刃口平面干涉板材送进，同时保证刀片压紧后受力均匀，不会出现局部翘曲导致刃口间隙不均。

　　在设计思路上，这类弧形刀片的刃口并非整面全刃结构，而是沿长度方向做了连续的剪切刃带，刃口角度根据剪切板材的材质做了针对性优化，剪切普通低碳钢板时刃口角度取90度直角刃，兼顾刃口强度与剪切锋利度，若用于剪切铝板、不锈钢板等粘性或高硬度板材，可对应调整刃口角度为87度或93度，减少粘刀与崩刃风险。刀片的基体材质通常选用合金工具钢整体淬火处理，刃口部位硬度控制在HRC55-58之间，既保证刃口的耐磨性能，又避免整体硬度过高导致受冲击时出现崩裂，刀片的非刃口面做了平面磨加工，保证与刀架安装面的贴合度，安装后整体平面度误差控制在0.02mm/m以内，避免因安装面不平导致剪切时出现局部啃刀。

　　从安装边界尺寸来看，单根刀片的有效剪切长度对应BSS1000机型的1000mm最大剪切宽度，刀片宽度与厚度尺寸严格匹配刀架的安装槽尺寸，安装时无需额外加垫调整片即可保证初始间隙，上下刀片的侧向间隙根据剪切板材厚度调整为板厚的1/10-1/20，剪切薄板时间隙取小值，剪切厚板时适当放大间隙。弧形刃口的曲率半径与摆式刀架的摆动半径完全一致，保证在刀架从上端初始位置摆动到下端终了位置的整个行程中，上下刃口的重叠量保持在0.2-0.5mm之间，既能够完全切断板材，又不会因为重叠量过大导致刀片碰撞磨损。在实际维护中，这类刀片当刃口出现磨损圆角超过0.1mm或者局部崩缺时，可通过平面磨床修磨刃口面，每次修磨量控制在0.1mm以内，单副刀片可反复修磨3-5次，大幅降低易损件的使用成本。

　　不少自主搭建小型钣金加工设备的从业者，在自制剪板机时往往容易忽略刀片刃口形态与刀架运动轨迹的匹配性，直接采用平直刀片安装在摆式刀架上，最终出现剪切不断、切口毛刺大、刀片异常磨损等问题，这类适配BSS1000机型的弧形刀片结构，能够为自制剪板机的刀架与刀片设计提供直接的参考依据，尤其是孔位布局、弧面曲率、刃口处理方式等细节，都可以直接迁移到适配其他剪切宽度的摆式剪板机设计中。在三维建模过程中，需要重点关注弧形刃口的曲率连续性、沉头安装孔的位置度、刃口面的平面度等形位公差，建模时可先根据刀架摆动半径确定刀片的弧面基准，再沿弧面方向阵列安装孔，最后做出刃口的倒角特征，装配时需要模拟刀架的摆动行程，检查整个剪切过程中上下刀片的间隙变化，避免出现运动干涉。对于设备选型的用户来说，选择这类弧形刀片时，除了核对整体长度、安装孔位尺寸外，必须确认刀片的弧面曲率与自身设备刀架的摆动半径匹配，否则即使安装尺寸一致，也无法获得合格的剪切质量。
