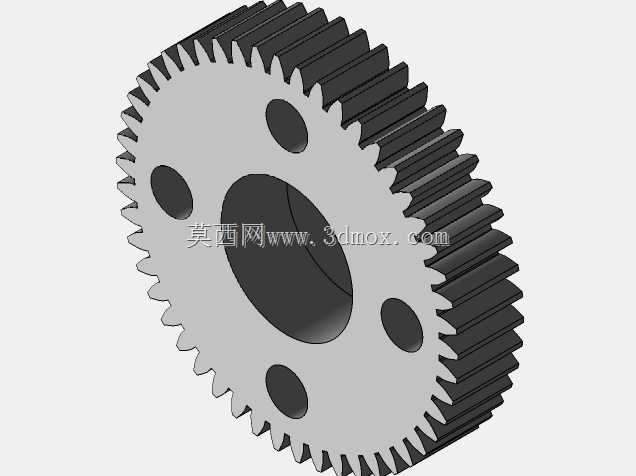

多孔安装式直齿圆柱传动齿轮结构

　　做传动结构设计快十二年，经手的齿轮类零件少说也有几百种，这类带均匀安装孔的薄型直齿圆柱齿轮，是中小载荷定轴传动场景里用得最普遍的结构之一，很多刚入行的工程师总觉得齿轮结构简单，照着模数齿数画个齿形掏个轴孔就完事，真到现场装配跑起来，断齿、安装偏摆、轴向窜动的问题能把人折腾得连轴转。先讲实际用的场景，这类齿轮大多用在中小功率的传动链里，比如轻工包装线的辊筒传动、小型输送设备的动力传递、普通机床的进给箱传动、农机的辅助传动单元，载荷特性属于平稳中等冲击范畴，线速度一般不超过6m/s，传动比通常在1:3到1:5之间，既不会做主动轮承担太大的输入扭矩，也很少做末端大速比的从动轮，属于传动链里的中间级传动件居多。再讲设计思路，首先齿形部分是标准渐开线直齿，压力角取通用的20度，齿顶高系数1，顶隙系数0.25，没有做变位，因为这类应用场景不需要凑中心距，也不需要提升齿根弯曲强度，标准齿形的加工成本最低，不管是滚齿还是插齿都能直接用标准刀具加工，不需要定制刀具，批量生产的时候成本能压到最低。然后看结构上的几个安装孔，四个均匀分布在腹板上的通孔，不是随便掏的减重孔，是安装定位孔，设计的时候孔的位置度公差要控制在0.02mm以内，和配合的法兰盘端面对应的销孔或者螺栓孔对齐，靠这四个孔传递扭矩，相比单纯靠键连接的轴毂固定方式，这种孔位配合的连接方式能避免键槽对轴和轮毂的强度削弱，尤其是这种齿宽不大的薄齿轮，轮毂长度本来就短，单靠平键连接的话，

　　交变载荷下很容易出现键槽压溃的问题，四个周向均布的连接件能把扭矩均匀分散到整个腹板端面，连接可靠性高很多，而且拆装的时候不需要用拉马扒轮毂，拆了连接螺栓就能直接把齿轮从法兰端面上取下来，维护更换的效率高很多。中间的大孔不是轴孔，是让位孔，因为这种齿轮一般是通过端面法兰安装在传动轴的轴端，中间的孔是用来穿过轴端的锁紧结构或者让位相邻的轴段，避免齿轮本体和轴上的其他零件发生干涉，孔的直径比配合轴段大2-3mm就够，留够安装间隙就行，没必要做太大，不然会削弱腹板的结构强度。齿宽的设计也有讲究，这类齿轮的齿宽一般是模数的8到10倍，不能太宽，不然加工的时候齿向误差很难控制，啮合的时候容易出现偏载，也不能太窄，不然齿面接触强度不够，

　　跑一段时间就会出现点蚀。腹板的厚度要比齿厚小1-2mm，一方面是减重，另一方面是减少加工面，毕竟腹板部分不需要和其他零件配合，只要保证四个安装孔的端面平面度就行，其余非配合面只要做到 Ra6.3 的粗糙度就满足使用要求，不需要做精加工。安装边界这块要注意，齿轮装配完成之后，齿顶圆和相邻的传动箱内壁要留够至少5mm的间隙，避免热胀之后齿顶蹭到箱壁，四个安装孔的螺栓沉头深度要控制好，不能沉头太深钻透腹板，也不能太浅导致螺栓头突出端面，蹭到相邻的零件。还有齿端的倒角，必须做1×45度的倒角，一方面是装配的时候方便导入啮合位置，另一方面是去除热处理之后的飞边和氧化皮，避免啮合的时候铁屑掉进去卡坏齿面。这类齿轮常用的材料是45号钢，

　　正火处理就行，硬度控制在HB170-210，不需要做淬火，因为载荷不大，正火的强度足够应对，而且加工性能好，滚齿之后不需要磨齿，精度等级能做到8级就完全满足使用要求，要是用在有冲击的场景，可以换成40Cr调质处理，硬度提到HB220-250，齿根强度能提升30%左右。实际选型的时候要注意，不能只看模数齿数，要核对安装孔的分度圆直径、中间让位孔的直径、齿顶圆直径这几个关键尺寸，不然买回来装不上，很多新手选型的时候只看传动比和模数，忽略了安装尺寸，最后拿到零件才发现孔位对不上，耽误装配进度。还有啮合侧隙的控制，这类齿轮的侧隙一般取0.1-0.2mm，根据工作温度调整，工作环境温度高的话侧隙留大一点，避免热胀之后卡齿，温度低的话侧隙可以留小一点，减少传动回程误差。
