参数化可调节网格地板三维设计作品

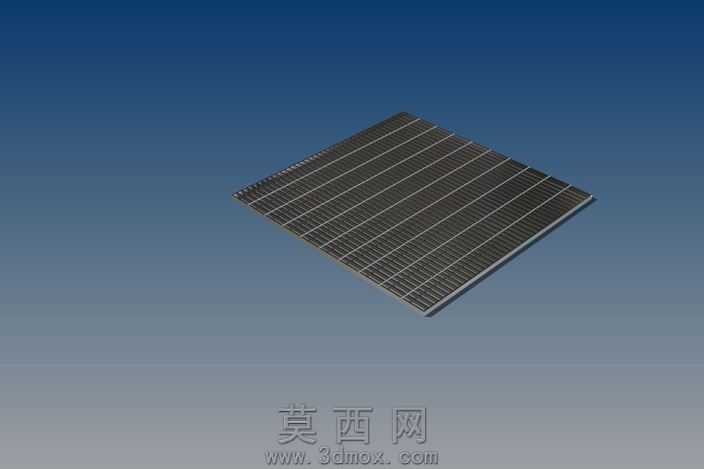

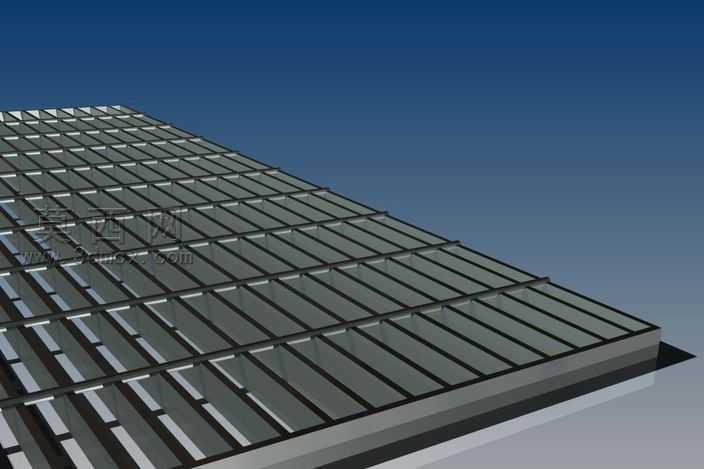

本作品为参数化可调节网格地板的三维设计成果，采用三维建模软件完成全流程构建，整体建模逻辑围绕参数化驱动核心展开，设计初始便将尺寸可编辑特性作为核心需求，将地板的长宽规格、网格密度、边框厚度、承重肋条排布等核心参数全部关联至首个草绘特征，使用者仅需修改初始草绘的对应尺寸数值，即可快速生成任意规格的网格地板模型，无需重新搭建整体结构，大幅提升不同场景下的适配效率。建模过程中，首先绘制地板整体外轮廓的基准草绘，以草绘边界为基础生成外围承载边框的实体结构，边框采用等厚度闭合矩形截面设计，保证整体结构的边缘强度；随后在边框内部按照均匀排布逻辑生成纵向与横向的承重肋条，肋条与边框采用一体化布尔运算合并，避免装配结构带来的公差问题，肋条的间距、宽度、高度参数同样与初始草绘关联，可随整体尺寸同步等比例缩放或单独调整。材质渲染阶段，为边框与肋条赋予哑光深灰色金属材质，还原钢结构构件的真实质感，材质参数中调整了金属度与粗糙度数值，模拟工业钢材表面的细微磨砂效果，同时为网格的镂空区域添加半透明深色材质，模拟地板下方的空间透视效果，渲染时采用渐变深蓝色背景，搭配柔和的侧上方打光，清晰呈现肋条的排布层次与整体结构的立体感。结构设计上参考了实际工业网格地板的承重标准，对应25x100规格下34公斤每平方米的承重参数，肋条的截面尺寸经过合理优化，在保证承重性能的前提下尽可能减少材料占用，整体结构为一体化成型设计，无多余零散部件，模型拓扑结构规整，无重叠面、破面等问题，可直接导出用于工程参考、场景搭建或后续的有限元分析。设计过程中充分考虑了商用场景的适配需求，预留了不同尺寸规格的调整接口，无需重构模型即可匹配不同安装区域的尺寸要求，同时模型保留了完整的特征树，方便使用者根据实际需求修改局部结构，比如调整肋条的排布方向、增加安装固定孔位、修改边框的安装卡扣结构等，能够覆盖工业厂房、设备平台、办公区域高架地板等多类场景的使用需求。
