参数化扩展格栅板结构设计作品

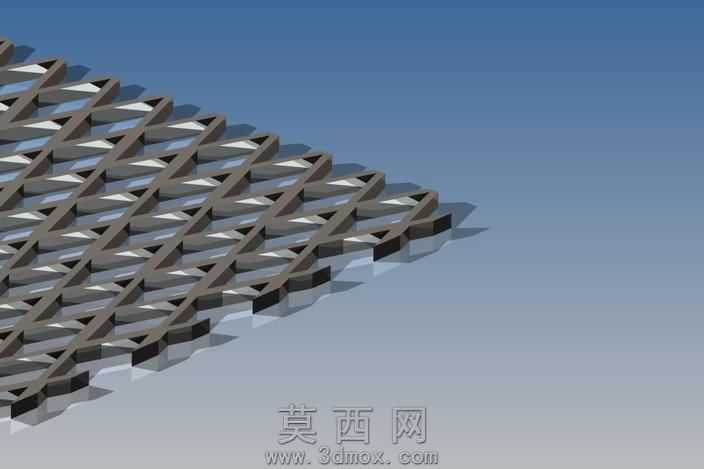

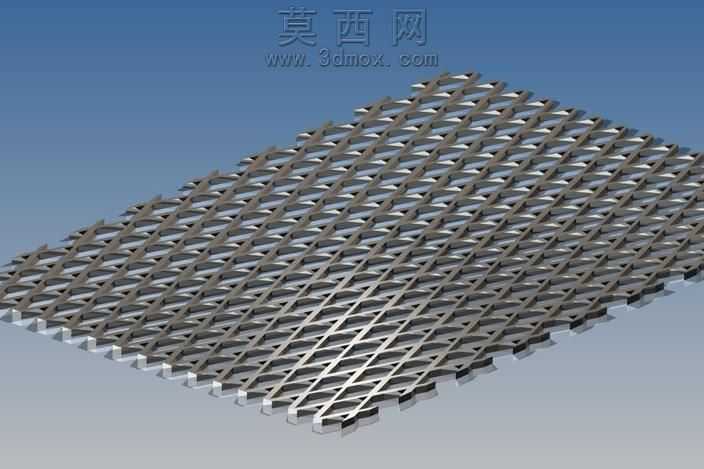

本作品为参数化可扩展的格栅类板件结构，采用三维参数化建模逻辑完成全流程设计，建模阶段以可调整的单元尺寸、阵列间距、板厚为核心驱动参数，通过全关联的参数约束体系实现结构的快速迭代调整，无需重复绘制基础单元即可完成不同规格的格栅板生成。建模过程中首先构建单个格栅单元的截面轮廓，通过拉伸特征生成基础实体，对单元的承力侧边做了微小的倒角处理，既避免应力集中问题，也让实体边缘的渲染过渡更自然。完成单元建模后，通过线性阵列特征按照预设的横向、纵向间距完成整体网格的排布，阵列参数与单元尺寸参数保持关联，修改单元尺寸时间距会自动适配，保证格栅的网格均匀性。材质设计上选用哑光深灰金属材质，模拟常用的工程结构钢质感，调整材质的粗糙度参数至0.6左右，金属度设置为0.8，在默认的天光渲染环境下，能够呈现出真实金属的漫反射效果，同时保留轻微的环境反光，让结构的层次感更清晰。结构设计上采用交错承力的布局，每个格栅单元的侧边互相搭接，整体形成连续的受力平面，既保证了板面的通透率，也兼顾了结构的承载能力，参数化的设计逻辑让该结构可以根据实际使用场景快速调整整体尺寸、网格密度、板件厚度，适配不同的承重、通风、防护类使用需求。渲染阶段采用正交视角搭配渐变蓝灰色背景，通过柔和的侧上方打光，让格栅的网格阴影自然投射在下方平面上，清晰呈现出结构的立体层次与网格排布规律，整体模型的特征树逻辑清晰，所有参数均可编辑，能够直接导出为通用格式用于后续的工程分析、加工出图或者装配调用，板件的边缘处理、阵列精度都经过校验，不存在特征错误或者干涉问题，可直接用于相关产品的设计参考或者二次开发。
