工业设备配套带护栏操作检修平台

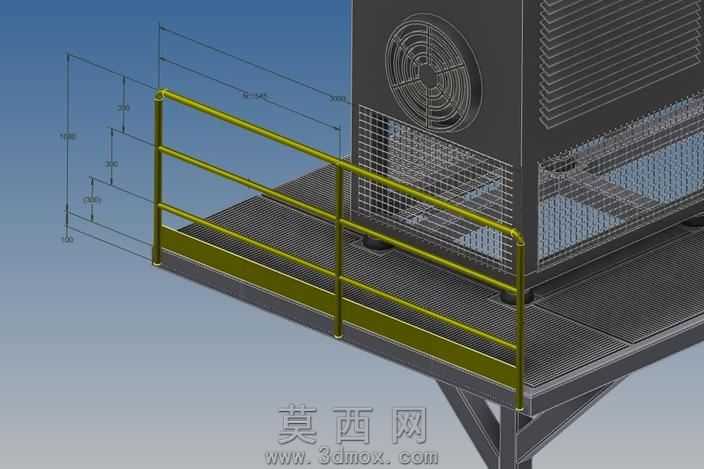

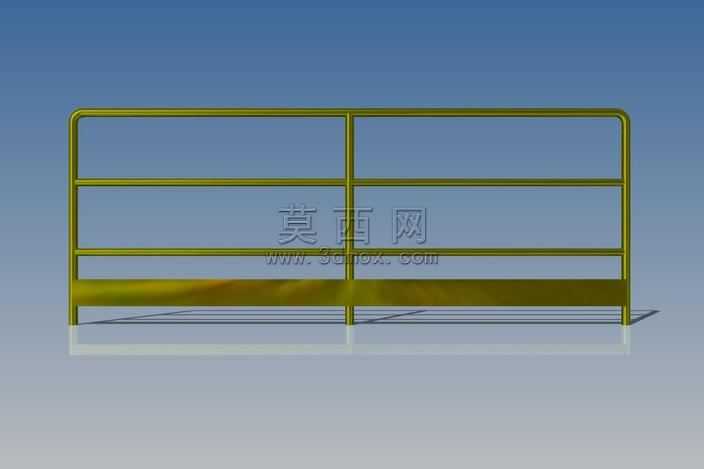

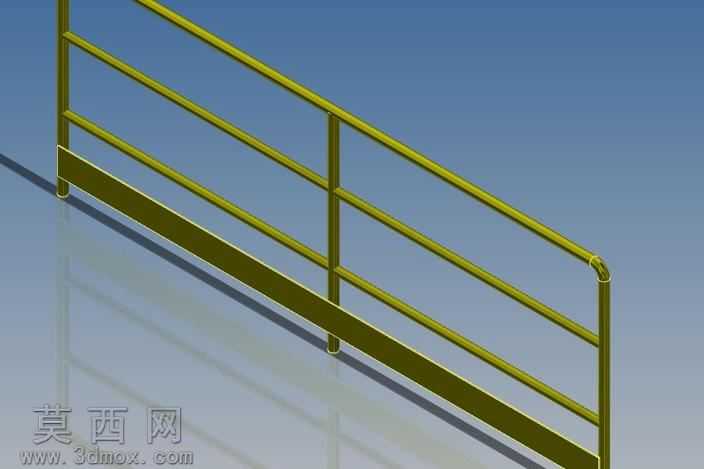

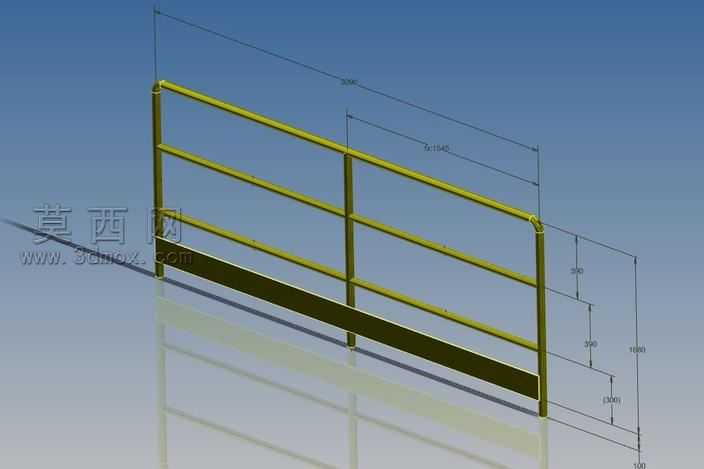

本作品为工业设备配套的操作检修平台三维模型，采用Autodesk Inventor完成参数化建模，整体结构遵循工业安全防护设计规范，适配旁侧立式工业设备的日常操作、检修维护场景需求。建模过程中首先以设备安装基准面为草图定位基准，确定平台的悬挑尺寸、支撑结构排布位置，通过参数化尺寸驱动实现各部件的关联设计，可根据实际安装需求快速调整平台长宽、安装高度、护栏高度等核心参数，无需重复建模即可适配不同规格的配套设备。模型材质区分清晰，平台铺板采用花纹防滑钢板材质，还原真实工业平台的防滑纹理质感，支撑结构采用标准型钢材质，表面做防锈涂装处理，护栏采用亮黄色安全警示涂装，踢脚板与护栏配色统一，符合工业现场安全标识规范，旁侧配套设备的外壳、散热风扇、防护网等部件也做了对应材质还原，金属外壳的哑光质感、风扇格栅的镂空结构、防护网的网孔细节都通过建模与材质参数调整实现了高保真呈现。结构设计上，平台采用悬挑式支撑结构，下部斜向支撑与设备安装基座牢固连接，保证平台承重稳定性；护栏设置三层横向横杆，底部加装通长踢脚板，可有效防止工具、零件从平台边缘坠落，立柱间距符合安全防护标准，所有连接节点都做了细节还原，可直接用于结构校核、施工参考。设计思路围绕工业场景的实用性与安全性展开，兼顾参数化调整的便捷性，既可以作为独立的检修平台模型使用，也可以通过参数修改适配不同工业设备的配套安装需求，模型细节完整，各部件装配关系清晰，无冗余建模元素，可直接用于方案演示、结构验证、施工指导等场景。
