叉形接头闭式索具螺旋扣三维设计

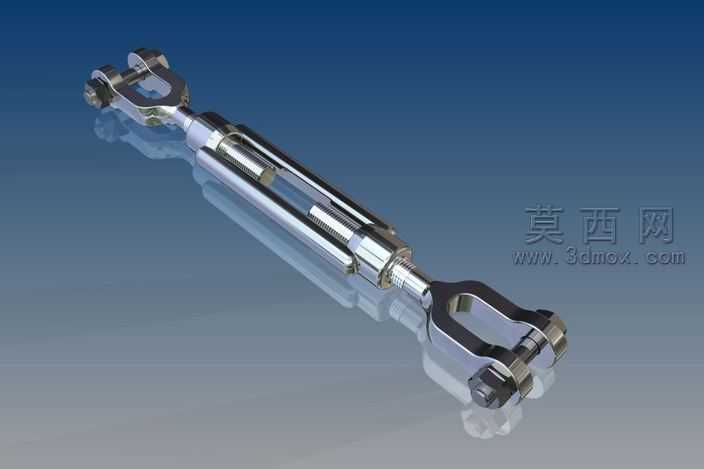

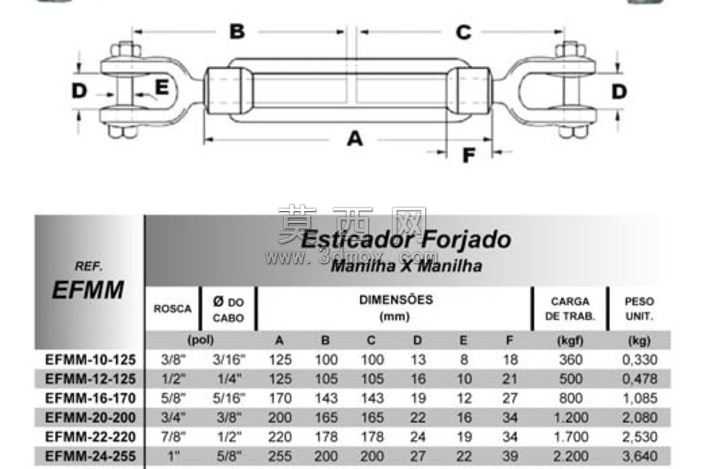

本作品为叉形接头式索具螺旋扣的三维参数化设计成果，建模阶段采用Autodesk Inventor完成全零件的特征化构建，首先依据2.2吨额定工作载荷的设计要求，确定各部件的尺寸参数：两端叉形接头的销孔直径、叉耳厚度匹配对应规格的卸扣连接需求，中部螺杆采用梯形传动螺纹结构，分别设计为左右旋向，配合中部的调节螺套实现整体长度的伸缩调节，建模过程中对螺纹牙型、销孔倒角、叉耳过渡圆角等细节均做了精确还原，保证模型与实际加工零件的尺寸一致性。装配阶段采用自底向上的装配逻辑，先完成两端叉形接头与对应螺杆的子装配，添加销钉连接的旋转自由度约束，再将两根螺杆与中部调节螺套完成螺纹配合约束，添加螺旋副运动关系，可真实模拟旋转螺套时整体长度变化的张紧调节动作，无装配干涉问题。材质与渲染环节，整体零件采用金属材质体系，叉形接头、调节螺套、连接销等受力部件赋予锻造合金钢材质，调整金属粗糙度参数模拟锻件表面的哑光金属质感，螺杆螺纹部分赋予机加工钢材质，添加细微的车削纹理贴图提升真实感，场景采用渐变深蓝色背景配合反光地面，添加三点布光系统：主光源从侧上方打亮主体结构，突出金属表面的高光反射，辅光源补全暗部细节避免阴影死黑，轮廓光勾勒零件边缘提升立体感，最终渲染图清晰展现了螺旋扣的整体结构与金属质感。设计思路上，该索具螺旋扣主要用于起重、牵引、缆索固定场景下的张紧调节，两端叉形结构可快速通过销轴与对应吊点、索具连接，相比开式螺旋扣，闭式结构的调节螺套可完全包覆螺杆螺纹段，避免螺纹受外物磕碰、锈蚀影响调节性能，额定2200公斤的工作载荷满足轻型起重、索道固定、设备牵拉等场景的使用需求，建模过程中严格遵循机械设计手册中索具螺旋扣的尺寸规范，所有受力截面的安全系数均满足起重配件的设计标准，模型可直接用于工程出图、装配模拟、产品展示等场景。
