离心式流体脉冲发生叶轮结构设计

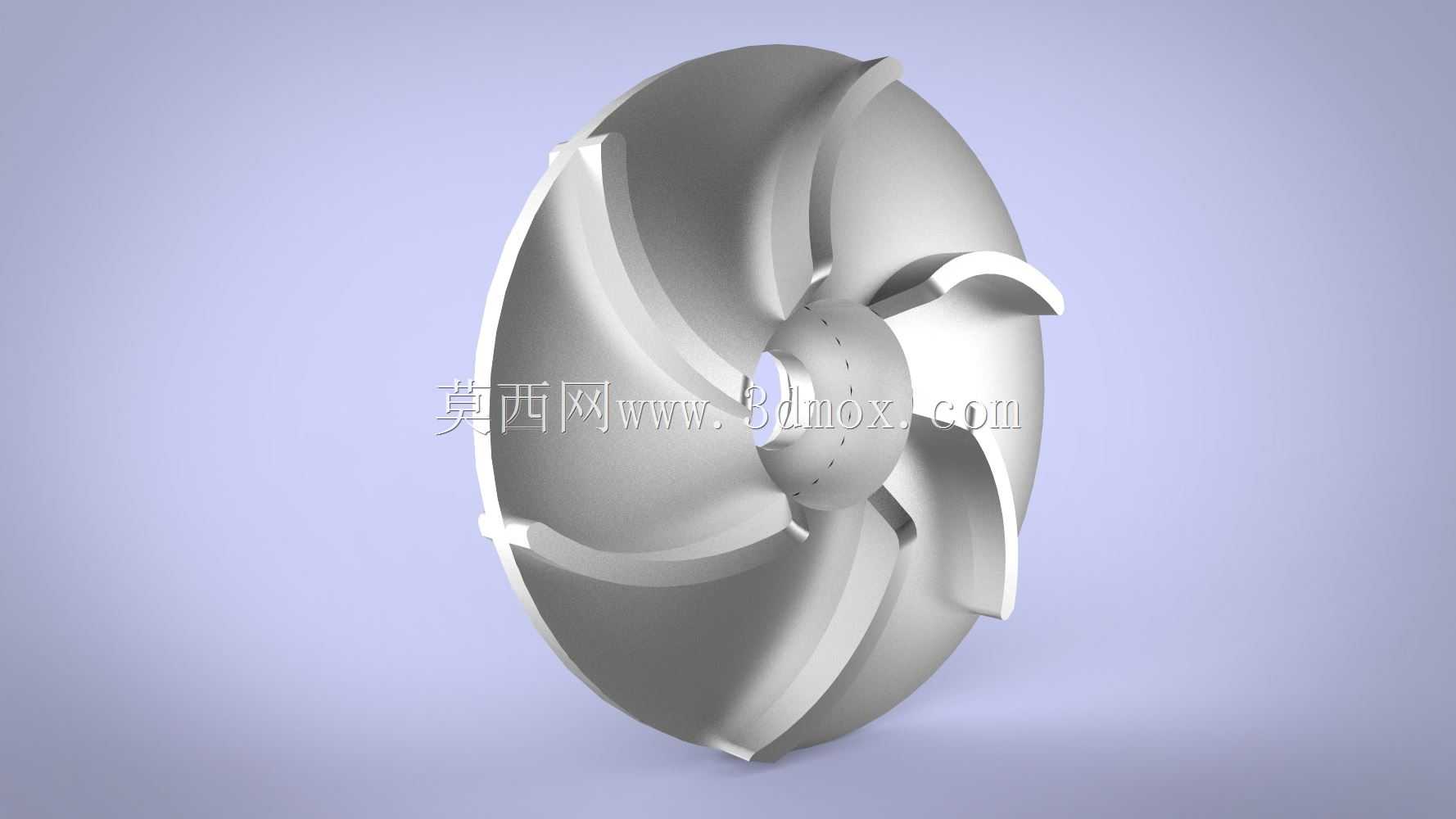

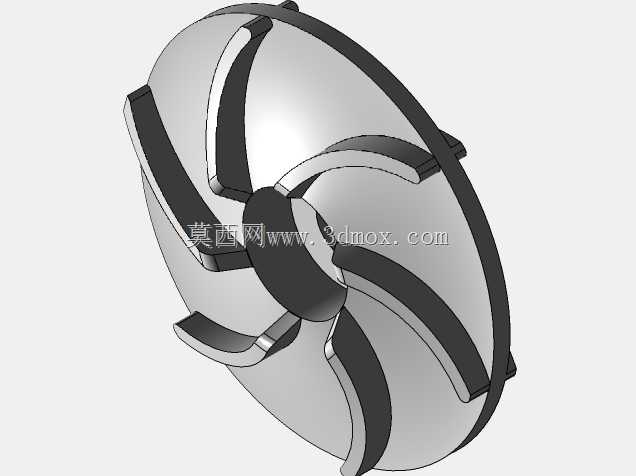

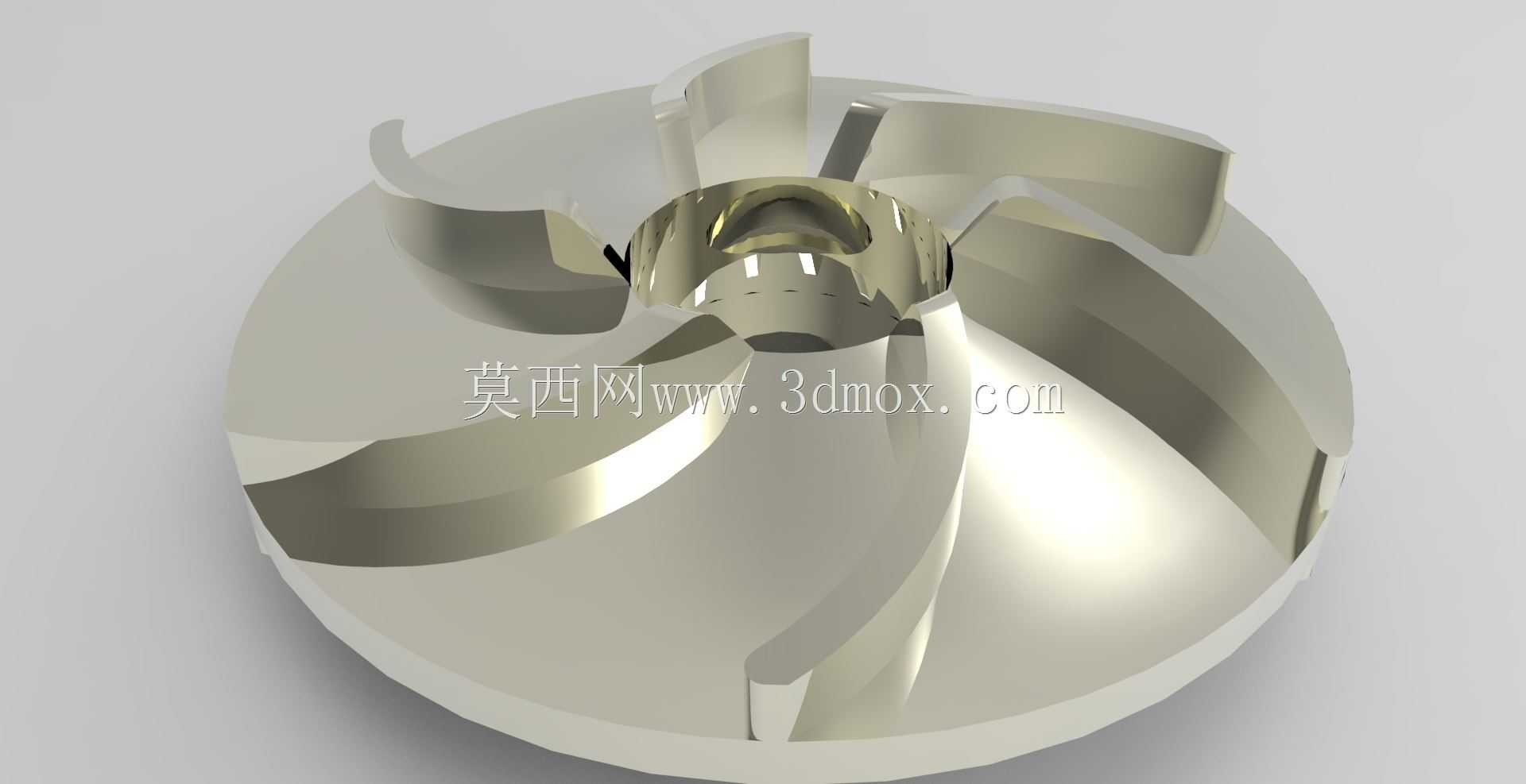

　　在流体输送与工况调控场景中，这类带曲面叶片的轮体结构是脉冲发生单元的核心过流部件，常配套在流体管路、混合反应腔体、物料输送系统中，通过自身旋转时对流体的周期性切割、导流作用，在管路内形成规律的压力脉冲，既可以用于粉体与流体的均匀混合，也能在管路清洗、防堵输送工况下避免物料沉积堵管，部分工况下还可作为小流量脉动输送的动力发生元件，适配低压、洁净度要求中等的流体输送场景。从结构设计逻辑来看，该轮体采用后弯式空间曲面叶片布局，叶片沿轮毂周向均匀分布，每片叶片的型线从轮毂处的轴向进水端平滑过渡到轮缘处的径向出水端，曲面曲率经过流场仿真迭代调整，能够在旋转过程中减少流体脱流带来的能量损失，同时保证每一次叶片扫过流体出口区域时，

　　输出的流体压力波动幅值稳定，避免脉冲不均导致的管路振动问题。轮毂中心设置的安装孔带定位止口结构，安装时可与驱动轴的轴肩贴合定位，孔周的均布小孔可用于穿装紧固螺钉，保证轮体与驱动轴连接的同轴度，避免高速旋转时出现动平衡超差的问题。轮体的整体外形为带中心轮毂的盘式结构，叶片外缘与轮盘外缘齐平，安装时需要保证轮体外缘与腔体内壁的间隙控制在合理范围，间隙过大会导致流体回流降低脉冲效率，间隙过小则容易在运行中出现擦碰腔壁的故障，因此建模时已经预留了合理的安装间隙边界，适配常规的脉冲器腔体尺寸。从实际使用的角度出发，这类叶轮的叶片厚度采用渐变设计，靠近轮毂处的叶片厚度更大，用于承载旋转时的扭矩载荷，靠近轮缘处的叶片厚度适当减薄，

　　降低旋转时的风阻与流体阻力，同时叶片与轮盘、轮毂的连接处均做了圆角过渡处理，避免应力集中导致的叶片断裂问题，能够适配长期连续运行的工况需求。在设计建模过程中，首先通过流场仿真确定了叶片的数量与进出口安装角，保证在额定转速下输出的脉冲频率符合工况要求，之后对叶片的曲面做了光顺处理，避免曲面出现拐点导致的流道内紊流，再对轮毂与轮盘的连接结构做了强度校核，保证在额定转速下轮体的最大应力低于材料的许用应力，最后对整体结构做了动平衡优化，在轮盘背面预留了去重区域，方便实际生产时做动平衡校正。这类结构除了用于脉冲发生装置外，经过型线调整后也可适配小型离心泵、真空发生装置的叶轮需求，建模时保留了参数化的特征，调整叶片角度、轮毂直径、

　　轮缘尺寸等参数即可快速衍生出适配不同流量、压力参数的同类型结构，能够减少同系列产品的重复建模工作量。安装时需要注意驱动轴的轴向定位尺寸，保证叶轮的进水端与腔体进水口的对齐度偏差在允许范围内，否则会导致进水侧流场紊乱，降低脉冲输出的稳定性，同时紧固螺钉需要采用防松结构，避免长期运行中螺钉松动导致叶轮移位。
