双耳带凸台铰接式机械连接支座

项目分类:通用机械零部件 发布时间:2022-01-21 ID:517181

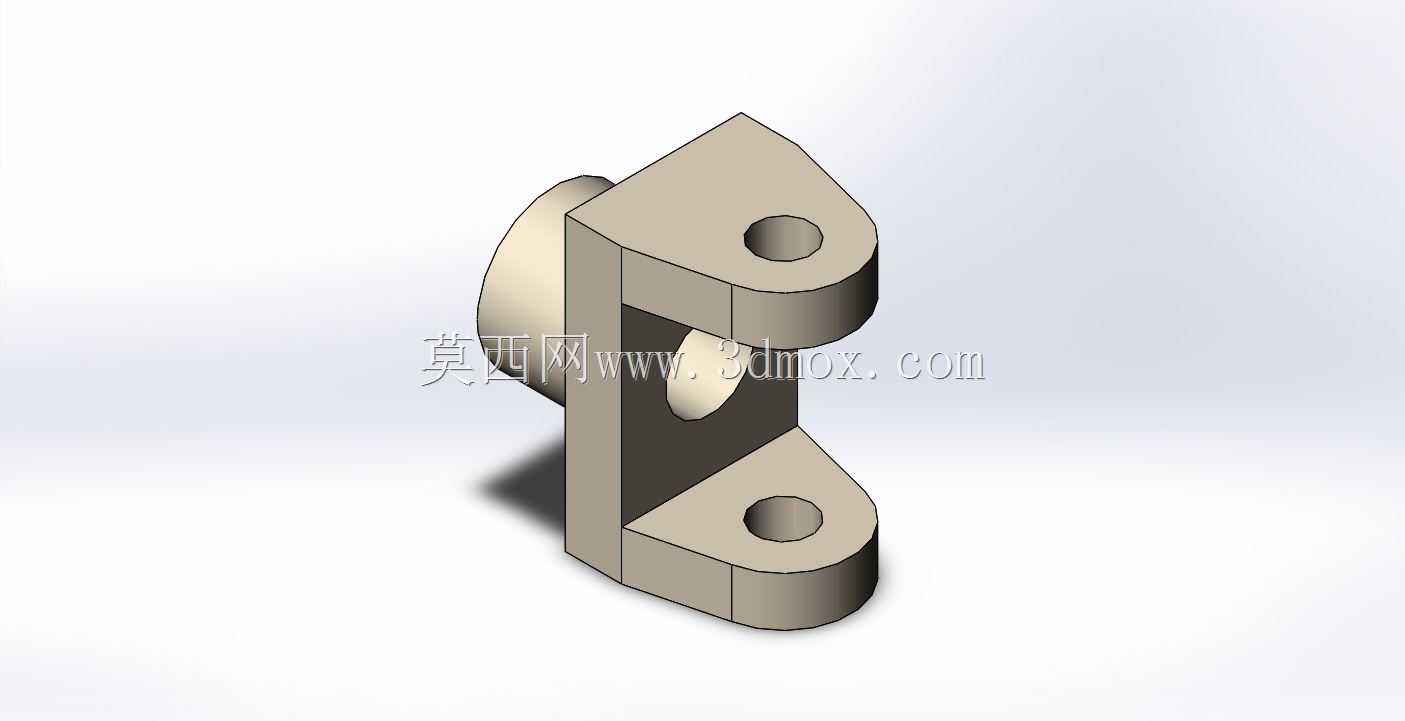

  • 双耳带凸台铰接式机械连接支座
  • 双耳带凸台铰接式机械连接支座

  这类带侧向凸台的双耳铰接支座,在轻工输送线、小型工装夹具、非标自动化设备的连杆传动结构里应用十分普遍,日常做设备改型或者小型传动机构设计时,经常会用到这类结构来实现摆臂、连杆的铰接支撑。从实际使用场景来看,它主要承担铰接副的径向载荷与小幅摆动力矩,不像重型设备的铸钢支座那样需要承受大吨位冲击,更多是适配中低载荷的往复摆动工况,比如包装设备的摆杆支撑、检测工位的翻转架铰接点、小型气动推杆的端部连接座,都能见到这类结构的身影。

  设计这类支座的时候,首先要明确安装边界:主体的立板是整个零件的安装基准面,需要贴装在设备的安装立板或者型材框架面上,因此立板的平面度需要控制在合理公差范围内,避免安装后出现铰接孔轴线偏斜,导致连杆运动卡滞。立板上下延伸出的两个带孔耳片,是铰接功能的核心结构,两个耳片上的同轴孔需要保证同轴度公差,穿装铰接销的时候才能顺畅无卡滞,耳片的厚度设计需要匹配所配铰接销的抗剪强度,不能为了减重盲目削薄耳片厚度,否则长期受交变载荷容易出现耳片根部断裂的问题。侧向伸出的圆柱形凸台,很多新手建模的时候容易忽略它的作用,这个凸台要么是用来穿装定位销,实现支座在安装面上的精准定位,避免螺栓锁紧后受侧向力出现位置偏移;要么是作为轴套的容纳腔,内嵌自润滑铜套来降低铰接销转动时的磨损,延长整个铰接副的维护周期。

  从结构细节来看,立板中间的镂空槽不是为了单纯减重,一方面是给铰接的连杆摆臂留出摆动避让空间,避免摆臂转动时和支座立板发生运动干涉,另一方面也能减少零件的材料用量,在批量加工的时候降低材料成本,同时镂空的结构也能减少加工时的应力集中,避免热处理或者切削加工后零件出现变形。两个耳片的端部做了圆弧过渡,不是随意的造型处理,圆弧轮廓可以避免耳片端部存在尖锐棱角,装配的时候不会划伤操作人员,同时也能减少应力在耳片尖角处的集中,提升零件的疲劳强度。侧向凸台和立板的衔接位置做了圆角过渡,这个圆角的尺寸不能太小,否则凸台和立板连接位置的应力集中系数会大幅升高,长期受侧向载荷的时候容易在衔接处出现裂纹,实际建模时这个圆角半径一般取立板厚度的0.2-0.3倍,兼顾应力分散和加工便利性。

  做三维建模的时候,首先要确定安装孔的中心距,这个尺寸直接决定了铰接点的位置精度,需要和对接的连杆摆臂孔位尺寸匹配,两个耳片的孔轴线要和立板安装面保持平行,否则铰接后连杆的摆动平面会出现偏斜,导致整个传动机构出现额外的侧向力,加速铰接销和孔的磨损。立板上的安装孔位要和设备框架的预装孔位对齐,孔的大小要适配所选的安装螺栓直径,一般会留0.2-0.5mm的装配间隙,方便安装时调整位置。侧向凸台的外圆尺寸要和内嵌的轴套或者定位销外径匹配,凸台的轴向长度不能超出安装面的避让空间,否则安装时凸台会和设备安装面发生干涉,导致支座无法贴紧安装基准面。

  实际选型应用的时候,要先核算铰接点的最大径向载荷和摆角范围,确认耳片的厚度、铰接孔的直径能不能满足载荷要求,如果是有频繁往复摆动的工况,还要考虑在铰接孔位置预留润滑脂槽的空间,或者直接设计成可镶嵌轴套的结构,避免后期维护的时候需要整体更换支座。安装时要先通过侧向凸台完成定位,再锁紧安装螺栓,不要直接强行穿螺栓硬拉定位,这样会导致安装位置偏移,影响后续连杆机构的运动精度。这类支座一般采用45号钢加工,表面做发黑处理提升防锈能力,有轻量化需求的场合也可以用铝合金加工,但是要对应加大耳片的厚度尺寸,弥补铝合金材料强度的不足。
