三角铰接式机械连接固定支座结构

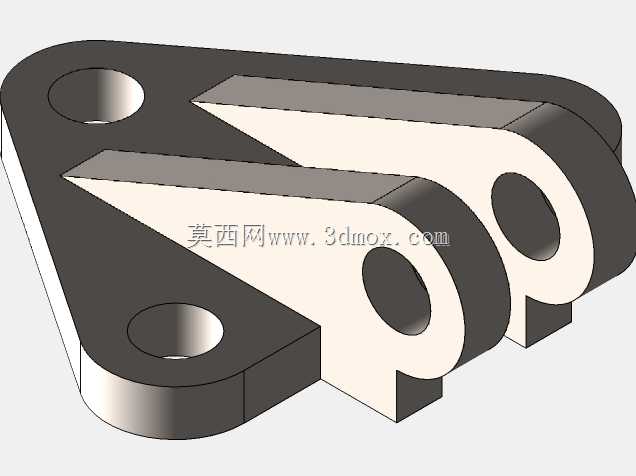

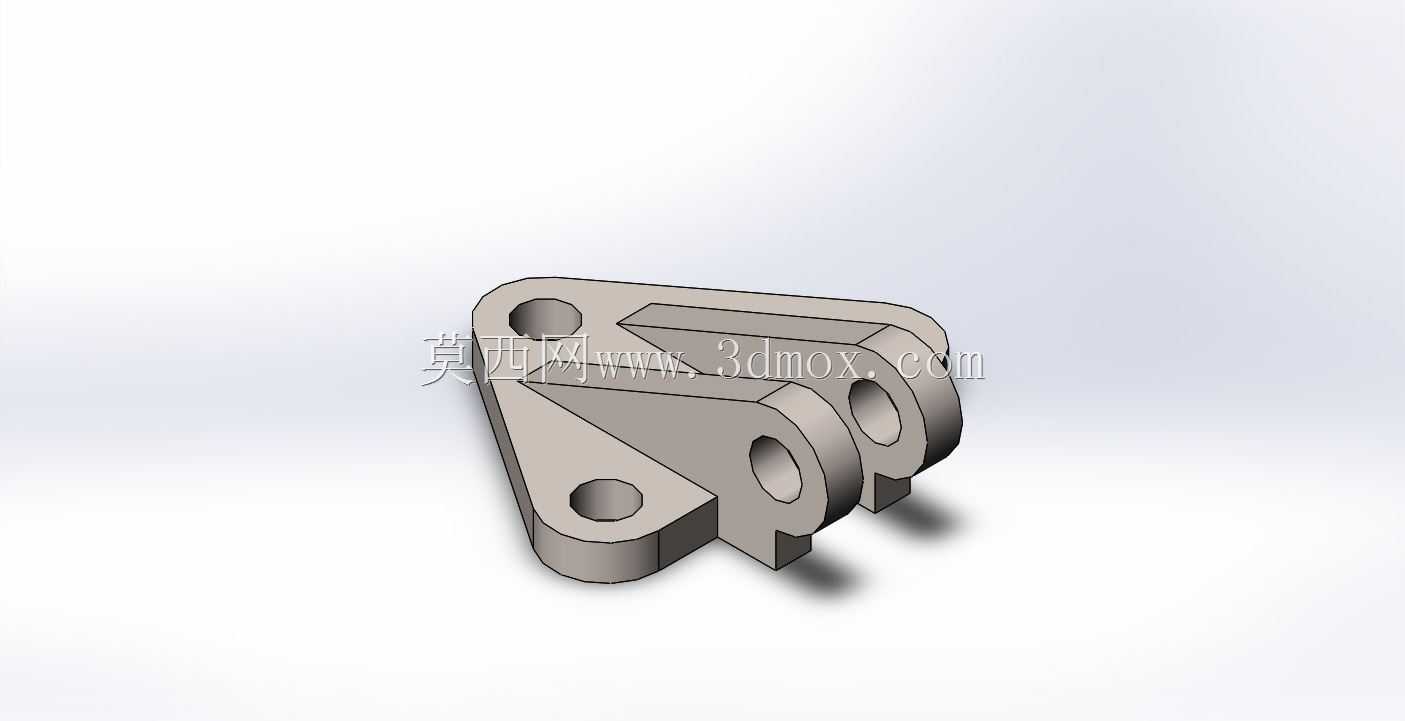

　　在各类轻工自动化输送线、小型工装夹具的铰接传动点位，这类三角构型的连接固定支座是承担铰接载荷、实现部件间相对转动的核心受力构件，日常多应用在需要实现摆臂往复转动、连杆传动的工位，比如小型物料分拣机构的摆臂基座、工装夹具的翻转铰接位、非标设备的活动门铰接支撑点，替代传统的分体式铰接座与安装板组合结构，减少装配时的配合公差累积。从结构构型来看，该零件采用三角板式的主体轮廓，主体板材厚度根据常规铰接载荷需求设定，三个边角位置分别设置了沉头安装孔，其中靠近板材直边的两个孔为固定安装孔，用于将整个支座通过内六角螺栓锁紧在设备的安装基板上，孔位的沉头深度匹配对应规格螺栓的头部高度，保证螺栓锁紧后头部不突出零件表面，

　　避免与相邻转动部件发生运动干涉；板材斜边侧延伸出两个同轴的铰接耳板，耳板上加工有同轴的铰接通孔，孔位的同轴度公差控制在0.02mm以内，保证铰接销轴穿入后转动顺畅无卡滞，耳板的间距根据配套铰接摆臂的连接端厚度预留合理间隙，间隙值控制在0.1-0.2mm之间，既避免间隙过大导致铰接晃动，也防止间隙过小造成转动摩擦阻力过大。设计过程中优先考虑了受力分布的合理性，三角轮廓的构型让安装孔位与铰接孔位之间的力传递路径更短，相比矩形平板式的铰接座，在同等材料用量下抗弯折强度提升约20%，能够承受铰接点位反复摆动带来的交变载荷，减少长期使用后的结构变形风险。零件的所有棱边都做了0.5mm的倒角处理，一方面去除机加工产生的毛刺，

　　避免装配时划伤操作人员，另一方面减少应力集中点，降低交变载荷下棱边位置产生疲劳裂纹的概率。安装边界方面，该支座的整体外轮廓尺寸适配小型非标设备的安装空间，固定安装孔的孔距符合常规工业铝型材的安装孔位标准，可以直接安装在30系列、40系列工业铝型材搭建的设备框架上，不需要额外加工转接板；铰接耳板的内孔直径匹配常用的圆柱销轴规格，可直接配套标准卡簧、轴套使用，不需要二次加工扩孔。实际使用时，铰接耳板的内孔可根据工况需求镶嵌铜套或者自润滑轴套，在无油润滑的工况下也能保证长期转动的顺畅性，减少铰接点位的磨损量，延长部件的维护周期。零件的主体平面与安装基面的贴合度要求控制在0.03mm以内，保证锁紧固定后不会出现局部翘曲，

　　避免铰接孔位的轴线出现偏斜，导致配套的摆臂转动时出现别劲、卡顿的问题。在建模过程中，先绘制主体三角轮廓的草图，通过拉伸命令生成主体板材结构，再对铰接耳板位置做对称拉伸，保证两个耳板的厚度一致、同轴度达标，之后对安装孔、铰接孔做切除拉伸，最后添加所有棱边的倒角特征，建模过程中所有特征的尺寸都按照机械设计的公差要求做了关联配置，修改任意安装孔距、铰接孔直径参数时，其余关联特征会自动更新，方便后续根据不同的载荷需求调整零件尺寸，快速生成同系列不同规格的铰接支座模型，适配不同的设备安装场景。
