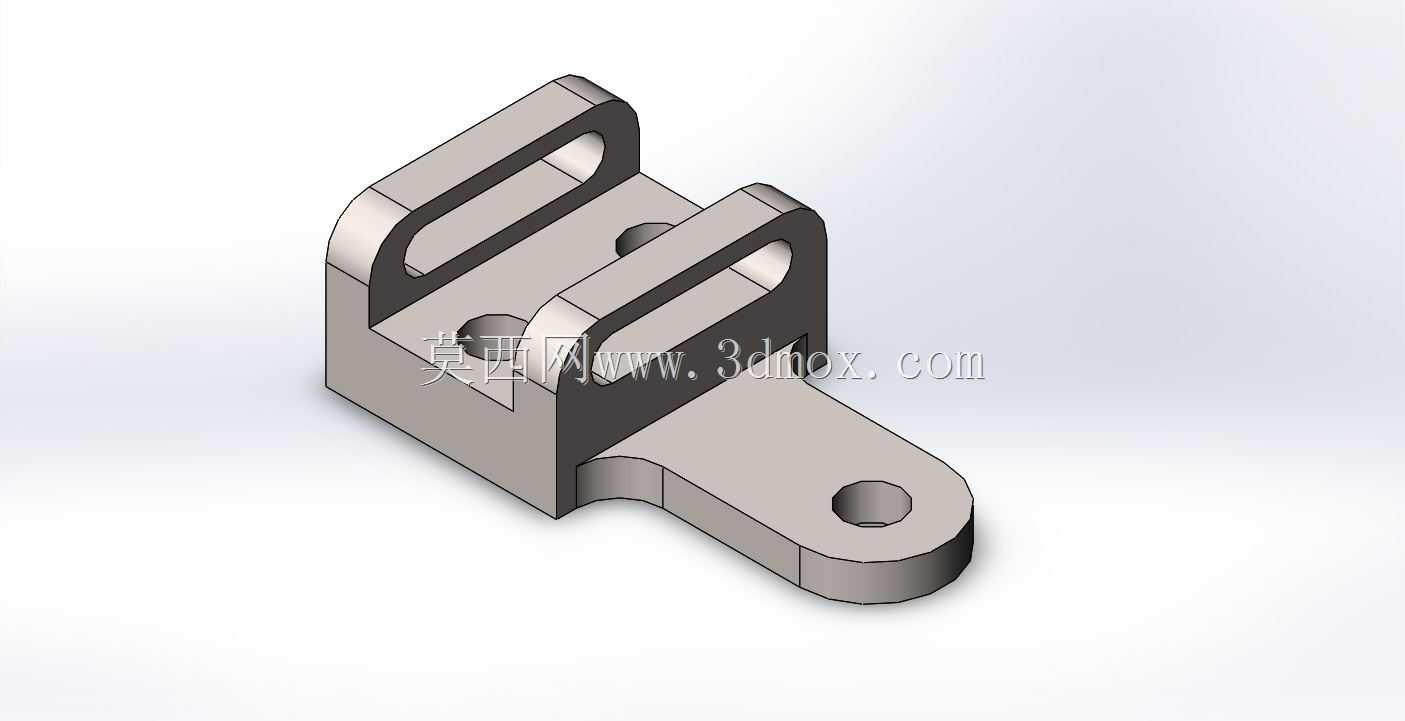

带双耳铰接座的单耳连接支架结构

　　这类带双耳铰接座与单耳连接臂的支架构件，在轻工自动化输送线、小型工装夹具、农用机械操纵连杆机构中十分常见，核心作用是实现两个运动构件之间的铰接传动，同时承担固定端的载荷传递，避免连杆直接与设备基体硬接触造成的磨损。从结构设计逻辑来看，主体的块状基座是整个零件的承力核心，上方两个平行的带长槽耳板，并非普通的圆孔铰接设计，长槽结构是为了适配装配时的位置公差补偿，当与之配合的铰接销轴安装位置存在小幅偏差时，可通过长槽的滑移余量完成装配，无需额外修配零件，大幅降低现场装配的调整难度，同时在机构运行过程中，长槽还能提供小范围的浮动行程，抵消连杆运动时的别劲问题，减少铰接部位的卡滞风险。基座上开设的两个沉头安装孔，

　　是用于将整个支架固定在设备基体或者安装面板上，沉孔设计可以让内六角螺栓的头部完全沉入零件表面以下，不会突出平面干涉后续其他构件的运动，安装孔的孔位间距按照常规的型材安装孔距匹配，可直接适配常用的工业铝型材或者钢板安装面，无需额外加工转接板。从基座侧方延伸出的单耳连接臂，末端开设的是标准圆孔，用于连接活动端的连杆或者拉杆，臂身与基座衔接处做了圆弧过渡处理，这个细节并非单纯的倒角美化，而是为了降低应力集中系数——在支架承受交变拉压载荷的时候，直角衔接处很容易出现应力集中导致的疲劳断裂，圆弧过渡可以将衔接处的应力峰值降低40%以上，提升零件的交变载荷使用寿命。整个零件的外形轮廓没有复杂的曲面，所有特征都可以通过三轴铣床一次装夹完成加工，

　　或者采用熔模铸造的方式批量生产毛坯后再做孔位的精加工，加工工艺性良好，适合批量配套使用。安装边界方面，双耳部分的槽宽尺寸按照常用的铰接板厚设计，槽的长度方向预留了3-5mm的调整余量，单耳连接臂的长度根据常规连杆机构的行程需求设定，不会因为臂长过长导致刚性不足，也不会因为臂长过短限制连杆的摆动角度，整个零件的总高度控制在常规安装空间允许的范围内，不会与周边的管线、其他构件产生运动干涉。在实际使用场景中，这类支架常作为气缸杆端的铰接支座、连杆机构的固定铰点、安全门的转动支撑座使用，相比一体式焊接的铰接座，这种整体加工的零件不存在焊接变形的问题，铰接孔的同轴度更容易保证，长期使用也不会出现焊缝开裂的失效问题。

　　设计时还需要注意双耳板的厚度一致性，两个耳板的平行度公差要控制在0.1mm以内，否则铰接销轴穿入后会出现倾斜，导致铰接转动阻力增大，加速销轴和孔壁的磨损；单耳部分的圆孔与双耳的长槽在空间位置上的角度偏差也要严格控制，避免连杆安装后出现扭曲受力的情况。零件的所有棱边都做了小倒角处理，去除加工毛刺，避免装配时划伤操作人员，同时也能减少应力集中的边角位置。
