带双安装孔槽型限位支撑基座结构

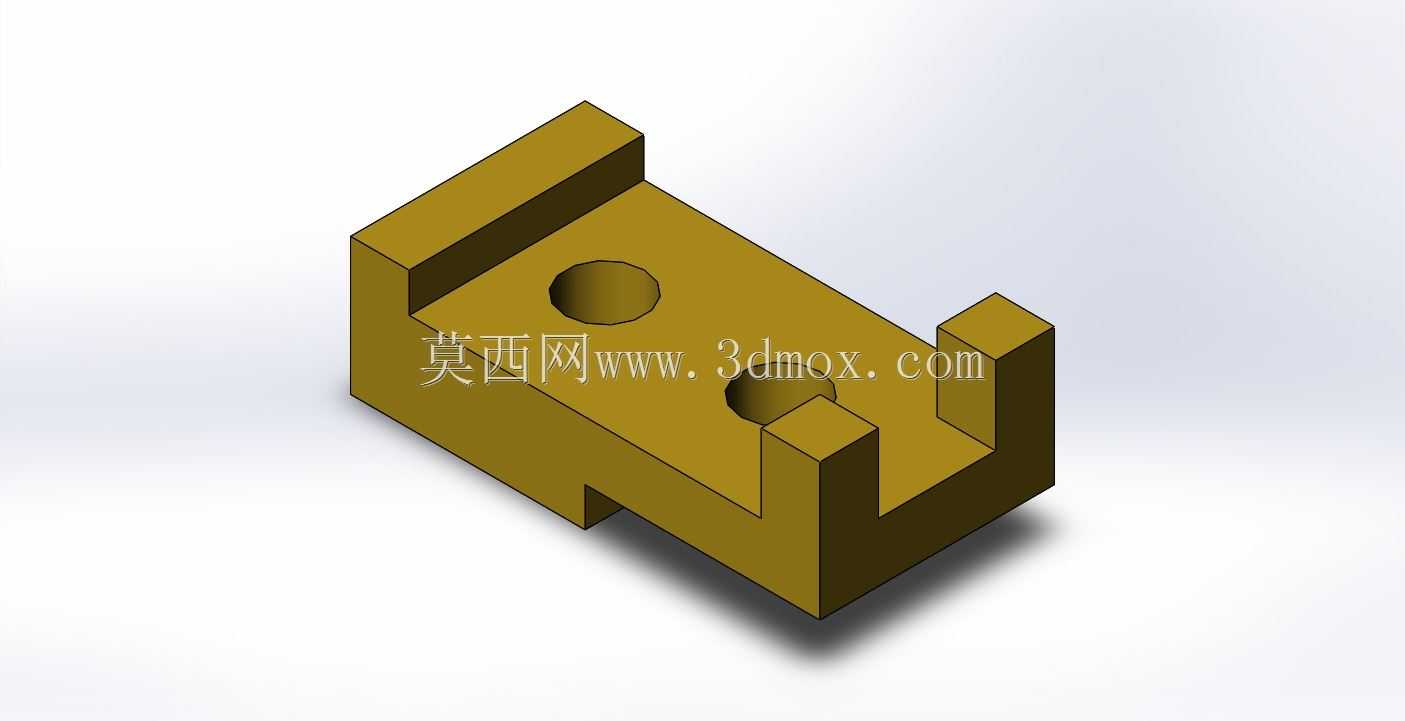

　　这类槽型带孔支撑基座在轻工自动化生产线、小型工装夹具台架、非标检测设备的定位工位中应用十分普遍，日常产线调整工位、更换工装时经常会接触到同结构的零件，很多新手建模时容易忽略安装配合的公差预留，导致实际装配时出现卡滞或者定位偏移的问题。从结构功能来看，该零件主体为块状承力结构，两侧凸起的挡边形成开口导向槽，主要作用是对装入槽内的移动件、导向条做侧向限位，避免配套部件在往复运动过程中出现横向窜动，槽的内侧壁需要预留0.02-0.05mm的配合间隙，表面粗糙度建议控制在Ra1.6以内，减少滑动摩擦带来的磨损。零件本体上开设的两个同轴通孔为安装固定孔，用于穿装内六角圆柱头螺钉，将整个基座锁紧在设备安装底板或者型材台面上，

　　孔位的位置度公差需要控制在0.1mm以内，避免安装时螺钉孔错位无法锁紧，同时孔口需要做0.5mm的倒角处理，去除钻孔毛刺，也能引导螺钉顺利旋入下方的螺纹孔。零件底部一侧开设的小缺口是定位避让槽，主要是为了适配安装面上的定位销或者拼接焊缝凸起，避免基座安装时底部无法完全贴合安装面，导致锁紧后零件出现倾斜，影响上部导向槽的平行度精度。设计这类零件时，首先要确认配套导向件的截面尺寸，以此确定两侧挡边的间距与高度，挡边高度不宜过高，否则会增加不必要的材料成本，也会加大零件加工时的铣削量，通常挡边高度取槽宽的1/2到2/3即可，兼顾限位强度与加工经济性。主体块的厚度需要根据实际承力大小计算，常规工位承受100kg以内的侧向载荷时，

　　主体厚度取15-20mm即可满足强度要求，不需要额外做加强筋结构，整体采用方块式结构就能保证足够的刚性，加工时也可以直接采用方料铣削成型，减少装夹次数。安装孔的间距需要匹配常用铝型材或者钢板的安装孔位标准，比如适配40系列铝型材时，孔中心距取20mm或者40mm的整数倍，方便直接在型材槽内安装，不需要额外打孔攻丝。零件的所有锐边都需要做倒钝处理，避免装配时划伤操作人员，同时也能减少应力集中，提升零件在反复受载情况下的使用寿命。实际建模过程中，需要优先确定安装基准面，也就是零件的底面，所有尺寸都从这个基准面开始标注，避免基准转换带来的尺寸误差，导向槽的两个侧壁需要设置对称度公差，相对于安装孔的中心平面对称，

　　保证装入槽内的部件运动轨迹与安装基准平行。这类零件通常采用45号钢加工，表面做发黑处理提升防锈能力，有轻量化需求的场合也可以采用6061铝合金加工，表面做阳极氧化处理，耐磨性能也能满足常规工位的使用需求。在装配场景中，这类基座通常成对使用，分别布置在导向部件的两端，共同支撑导向条或者滑动模块的运动，两个基座的安装槽需要保证同轴度，否则会导致滑动件卡滞，运动阻力增大，严重时甚至会出现运动卡死的情况，因此安装时需要借助百分表找正两个基座的槽侧面，保证平行度误差在0.05mm以内。很多新手在设计这类零件时，容易把槽的宽度尺寸做成与配合件完全一致，没有预留热胀冷缩的间隙，在车间温度变化较大的场合，会出现配合间隙变小甚至抱死的情况，因此根据车间的温度波动范围，需要预留合适的温度补偿间隙，通常常温工况下预留0.03mm左右即可满足使用要求。另外，安装孔的沉头深度需要匹配所选螺钉的头部高度，保证螺钉锁紧后头部不高出零件上表面，避免干涉上部运动部件的行程，沉头孔的直径要比螺钉头部大1-2mm，留出一定的安装调整余量，方便装配时微调零件的位置。
