通用机械基础零件结构建模实例

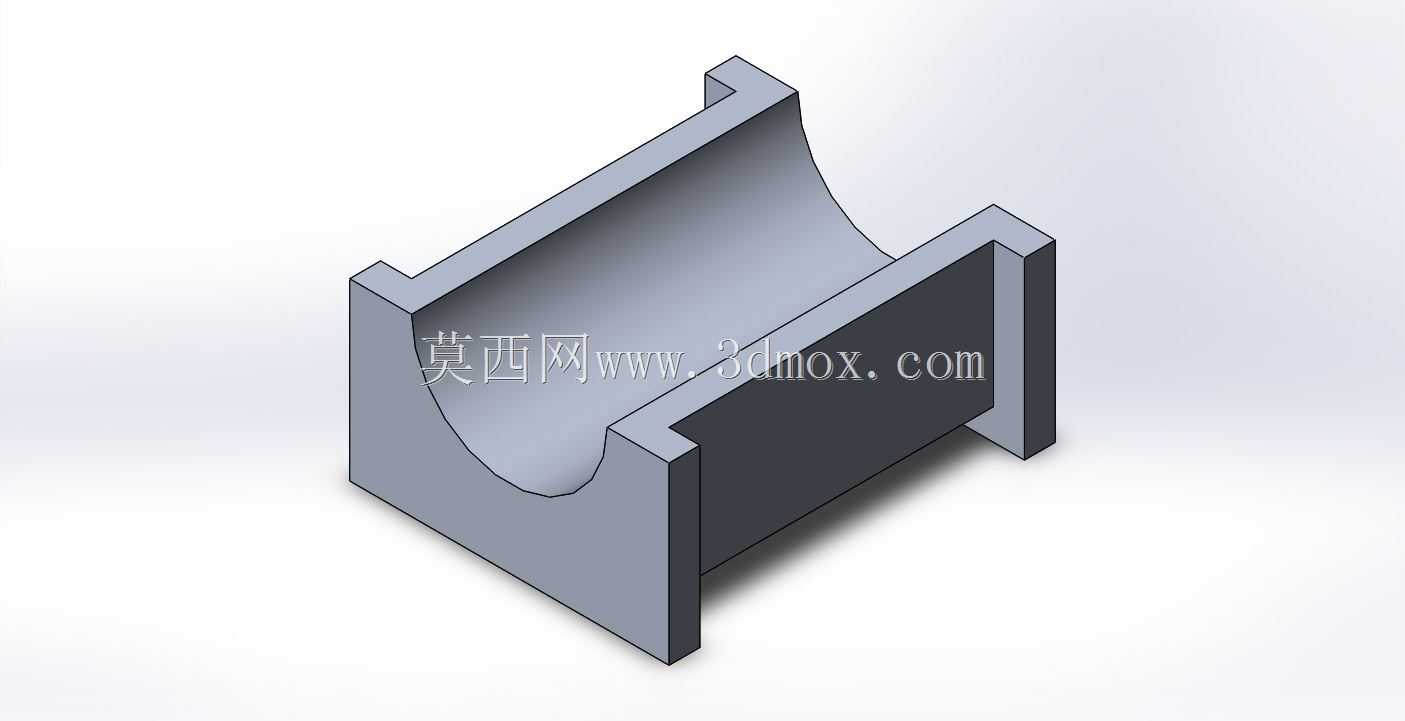

　　在日常的机械结构设计工作中，基础零件的建模质量直接决定了后续装配、仿真以及加工环节的效率，很多刚入行的结构工程师容易忽略基础零件的建模规范，往往在装配阶段才发现配合面公差预留不足、安装孔位对齐偏差、倒角圆角缺失导致的应力集中问题，反而拖慢了整体项目进度。这类基础零件的建模，首先要明确其实际应用场景，它们大多作为非标自动化设备、通用机床辅具、小型输送装置的基础构成单元，可能是设备机架的连接角件、传动机构的支撑垫块、导向组件的定位压块，也可能是工装夹具的锁紧基座，不同场景下的零件，其受力方向、安装空间、配合要求都存在明显差异，不能用统一的拉伸凸台思路草草完成。

　　建模过程中首先要梳理零件的功能特性，比如起支撑作用的零件，需要优先保证承载面的平面度要求，建模时就要区分加工面与非加工面的结构差异，加工面要预留后续出工程图时的粗糙度标注基准，非加工面的拔模斜度、铸造圆角要在建模初期就设置到位，避免后期修改特征出现建模报错。起连接作用的零件，要重点关注孔位的位置度，通孔与螺纹孔的深度要匹配对应标准件的规格，比如穿M6螺栓的通孔直径要控制在6.5-7mm之间，沉头孔的深度与直径要匹配对应螺栓头的尺寸，不能出现螺栓头凸出安装面或者沉孔过深导致连接强度不足的问题。起定位作用的零件，其配合面的尺寸公差要在建模时就做好参数关联，比如与导轨配合的定位面，要根据所选导轨的安装基准尺寸设置对应配合间隙，过盈配合、过渡配合、间隙配合的不同要求，要在建模的参数表中做好区分，方便后续修改调整。

　　设计思路上要遵循从基准到特征、从主体到局部的逻辑，首先确定三个基准面的对应关系，明确零件的安装坐标系，保证零件导入装配体时能够快速与装配基准对齐，减少后续配合约束的数量。主体特征完成后，再添加倒角、圆角、退刀槽、工艺孔这类局部细节，很多新手建模时习惯先做细节特征，后续修改主体尺寸时很容易出现特征丢失、参考面失效的问题，反而增加了返工量。同时要考虑零件的加工工艺性，比如铣削加工的零件要避免出现内部直角，刀具无法加工到位的位置要提前预留清根槽，或者在设计阶段就将直角改为适配刀具半径的圆角；需要车削加工的回转类零件，要保证回转特征的同轴度，台阶处的退刀槽尺寸要匹配加工刀具的宽度，避免车削时出现撞刀问题。

　　外形尺寸与安装边界的把控是这类基础零件建模的核心要点，建模前就要明确零件在整体设备中的安装空间，不能出现零件尺寸过大与周边结构干涉的问题，比如安装在设备机架内部的支撑块，其长宽高尺寸要预留出与周边管线、运动部件的安全间隙，运动部件周边的零件还要考虑运动行程内的干涉检查，提前在建模阶段就做间隙验证。安装孔的位置要避开零件的应力集中区域，同时要考虑安装时的操作空间，比如螺栓连接的位置，要预留出扳手或者电动工具的操作空间，不能出现螺栓拧紧时工具无法就位的问题。零件的壁厚设计要均匀，避免出现壁厚突变导致的铸造或者注塑缺陷，需要减重的位置可以在非承载面设置减重槽，减重槽的转角处要做圆角过渡，减少应力集中的风险。

　　实际建模过程中还要养成参数化设计的习惯，将零件的关键尺寸设置为全局参数，比如安装孔间距、主体厚度、配合面尺寸这类需要经常调整的参数，不要直接输入固定数值，后续同系列零件改型时只需要修改对应参数就能快速生成新的零件模型，大幅提升设计效率。同时要注意特征树的整理，将同类型的特征放到对应的文件夹中，重命名关键特征，方便后续自己或者其他工程师修改模型时能够快速找到对应特征，避免因为特征树混乱导致的修改错误。很多时候基础零件看似结构简单，但恰恰是这些简单零件的设计细节，决定了整套设备的装配精度与运行稳定性，比如一个小小的定位压块，如果建模时没有考虑压紧面的平行度，安装后就会导致被压紧的工件出现倾斜，后续加工或者检测环节就会出现尺寸超差的问题；一个连接角件如果倒角缺失，安装时就会与机架的型材圆角发生干涉，无法贴合安装面，导致连接强度不足，设备运行时出现松动异响。
