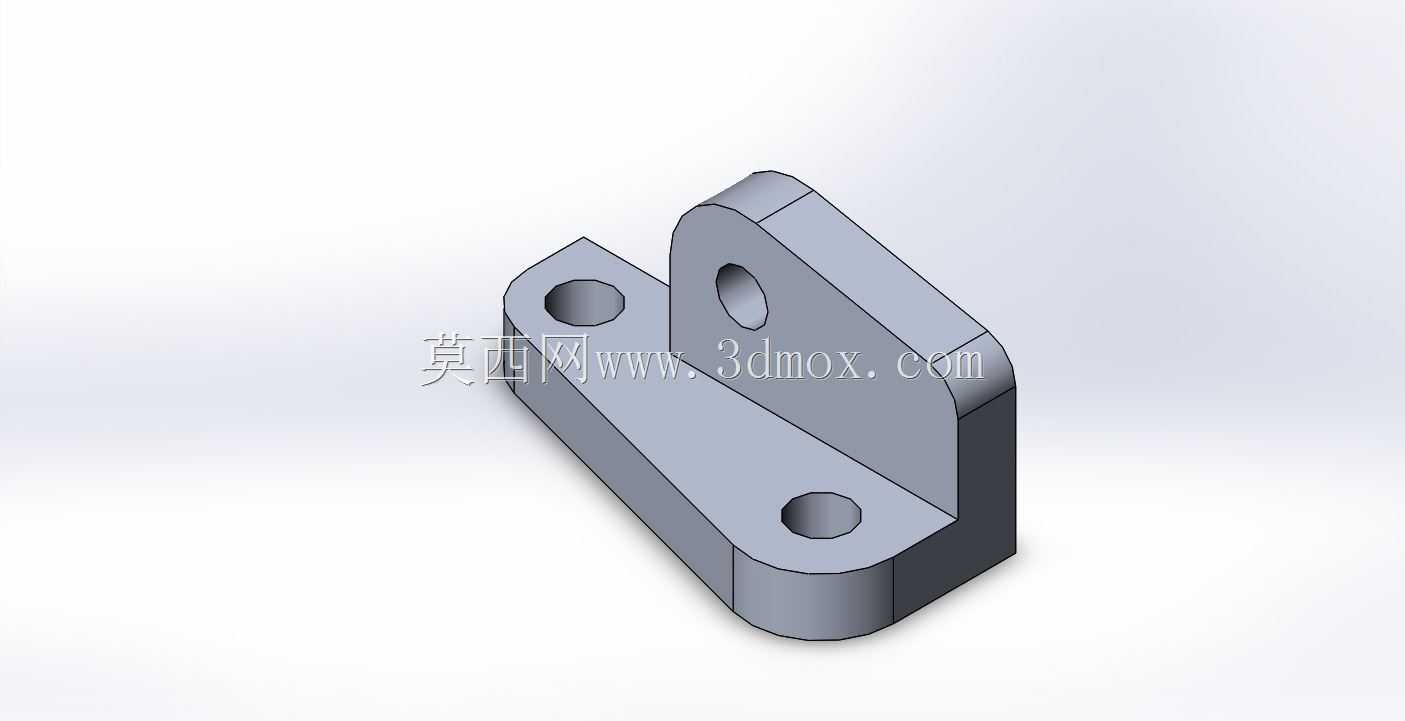

基础机械零件三维结构建模实例

　　在日常的机械结构设计工作中，基础零件的建模是整个设备设计流程的根基，看似简单的基础零件，往往决定了整套设备的装配精度与运行稳定性，很多刚入行的结构工程师容易忽略基础零件的建模规范，导致后续装配环节出现干涉、公差匹配不合理等问题，反而拖慢了整体项目进度。这类基础零件的应用场景覆盖了几乎所有机械装备领域，小到小型自动化设备的连接构件，大到重型工程机械的受力支撑件，都离不开这类基础结构的设计支撑，不同场景下的基础零件，对结构强度、安装配合精度的要求差异极大，比如用于高速运转设备的连接零件，需要在建模阶段就考虑动平衡余量，而用于静态支撑的零件，则更侧重安装面的平面度与受力分布的合理性。从设计思路来看，这类基础零件的建模不需要追求花哨的外形，

　　核心是要满足功能需求与安装边界要求，建模前首先要明确零件在整套机构中的受力方向，确定主要承力面的位置，再根据相邻配合零件的尺寸，反推自身的安装孔位、配合公差带，很多新手建模时习惯先画外形再补结构，往往会出现安装孔位错位、配合间隙不合理的问题，正确的逻辑应该是先确定安装基准面，以基准面为坐标原点搭建所有特征，保证后续修改参数时不会出现基准偏移的问题。从外形尺寸与安装边界来看，这类基础零件的尺寸设计需要严格匹配所属设备的安装空间，不能出现超出安装边界的凸起结构，尤其是在紧凑空间内使用的零件，建模时需要预留足够的装配操作空间，比如需要用螺栓紧固的位置，要预留扳手的操作空间，需要与其他零件滑动配合的位置，要预留合理的滑动间隙，

　　同时还要考虑加工工艺的可行性，避免出现无法加工的锐角、深孔结构，比如零件上的螺纹孔深度，要匹配标准螺栓的长度，不能出现螺纹孔过浅导致螺栓无法紧固，或者过深导致加工成本上升的问题。在实际的设备运行中，这类基础零件往往是整套设备的受力传递节点，建模阶段的结构合理性直接影响零件的使用寿命，比如带有悬臂结构的基础零件，需要在悬臂根部做圆角过渡，避免应力集中导致零件断裂，用于定位的零件，需要在定位面设计合理的退刀槽，保证加工时定位面的精度能够达到设计要求。很多工程师在做这类基础零件建模时，容易忽略零件的工艺性，比如设计的零件壁厚不均匀，导致注塑或者铸造环节出现缩孔、变形的问题，或者在零件的转角位置没有设计工艺圆角，导致热处理环节出现应力开裂，

　　这些问题都需要在三维建模阶段就提前规避，而不是等到加工环节才发现问题再返工。另外，这类基础零件的建模还要考虑后续的装配效率，比如相同规格的安装孔尽量采用统一的尺寸，减少装配时需要更换工具的频次，零件上的标识位置要设置在装配后仍然可见的位置，方便后续设备维护时的零件识别，对于需要经常拆卸的零件，要设计合理的抓取位置，方便维护时快速拆装。从三维建模的实操角度来说，这类基础零件的特征搭建要尽量保持参数化，所有的尺寸都要关联到基准特征上，方便后续根据整机的设计调整快速修改零件尺寸，避免出现特征之间没有关联，修改一个尺寸导致整个零件特征报错的问题，同时建模时要尽量简化不必要的特征，比如零件上非配合面的小倒角，如果没有特殊的工艺要求，可以不用建模，减少后续工程图制作与数控编程的工作量。不同行业使用的基础零件，在细节设计上也有不同的侧重，比如食品加工设备使用的基础零件，建模时要尽量避免出现容易积料的死角，所有转角都要做圆弧过渡，方便后续的清洁消毒，而矿山设备使用的基础零件，则要侧重结构强度，适当增加受力位置的壁厚，提升零件的抗冲击能力。总的来说，基础零件的三维建模是机械设计的基本功，看似简单的结构里藏着很多工程实际的细节要求，只有结合实际的应用场景、安装要求、加工工艺来搭建模型，才能做出真正符合生产需求的零件模型，而不是只停留在视觉上的外形相似。
