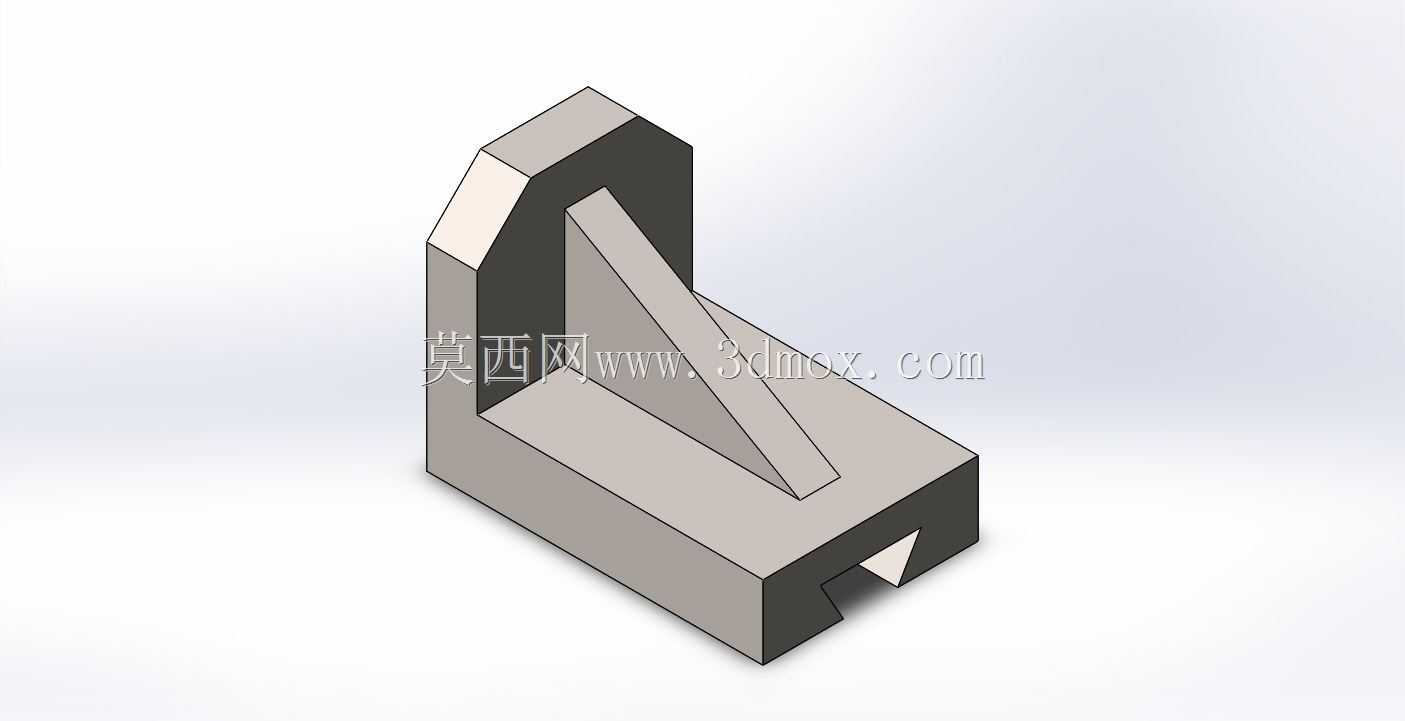

带加强筋L型直角支撑安装座结构

　　这类带三角加强筋的L型支撑构件，在轻工自动化输送线、小型工装夹具台架、非标设备的侧边安装位里应用极广，很多时候作为光电传感器、小型导向条、挡停块的安装基座使用，不需要额外做复杂的焊接拼接，一体成型的结构能避免焊接带来的应力变形，在频繁受侧向冲击力的工位上，比拼接式的角座稳定性高不少。从结构设计逻辑来看，底部的水平基座预留了卡槽式安装位，不需要在安装面打满沉头孔，能沿着型材的T型槽快速滑入定位，调整安装位置的时候不用完全拧下紧固件，只需要松掉螺母就能沿着槽向挪动，适配现场调试时频繁调整安装位的需求，这种卡槽设计比传统的通孔安装节省至少三分之一的现场调试时间，尤其是在多工位并行组装的生产线搭建场景里，能大幅降低装配工人的对位难度。

　　垂直立板和水平基座之间的三角加强筋，不是等厚度的直三角结构，靠近立板侧的筋条厚度做了渐变加厚处理，越靠近受力拐点位置壁厚越大，避免应力集中在筋条和立板的连接转角处，很多新手做这类支撑座的时候容易把筋条做成等厚度，在长期受交变载荷的工况下，转角位置很容易出现应力裂纹，尤其是在有频繁振动的设备旁，比如冲床周边的辅助安装座，等厚度筋条的疲劳寿命往往只有渐变加厚结构的四分之一。底部的卡槽做了单侧的限位止口，滑入型材槽之后不会出现横向窜动，卡槽的开口尺寸和常用的欧标2020、3030铝型材槽宽匹配，不需要额外定制适配的紧固件，用标准的T型螺栓就能完成锁紧，安装边界上，水平基座的底面做了0.2毫米的平面度公差要求，

　　和安装面贴合的时候不会出现翘曲，锁紧之后立板的垂直度能控制在0.1毫米以内，满足大部分普通检测元件、小型导向件的安装精度要求。立板的安装面没有做多余的减重孔，是完整的平面，方便在上面任意位置打孔固定外接零件，不会因为减重孔的存在导致固定点落空，很多设计人员为了追求轻量化盲目在立板上开减重槽，反而导致现场安装时可选的固定位置受限，遇到需要调整外接零件安装高度的情况就只能重新做件，反而增加了加工和调试成本。这类支撑件的承力特性上，垂直方向能承受不超过50公斤的静载荷，侧向的抗冲击载荷能达到15公斤，完全满足小型非标辅件的安装承力需求，不需要使用厚重的铸钢角座，在控制整体设备重量的同时也能降低材料成本。在实际设备维护场景里，

　　这种一体结构的支撑座没有拼接缝隙，不会在缝隙里积留切削液、加工碎屑，清理的时候只需要直接擦拭表面即可，比焊接式的角座更容易维护，尤其是在有切削液喷淋的机加工辅助工位，焊接缝隙长期被切削液浸泡容易出现锈蚀，一体成型的结构就不存在这个问题。设计的时候特意在立板和基座的外转角做了C2的倒角，既避免安装时锐边划伤操作人员，也不会因为尖角磕碰导致零件边缘崩缺，很多外协加工回来的零件如果没有做倒角处理，现场装配的时候很容易刮破电线的绝缘层，带来安全隐患，这个细节虽然小，但在工业设备设计里是必须考虑的点。从安装适配性来说，这个支撑座既可以固定在铝型材框架上，也可以直接固定在钢板加工的工作台面上，底部的卡槽如果不需要使用，也可以直接在卡槽位置打沉头孔，适配不同的安装场景，不需要针对不同的安装基体重新设计结构，提升了零件的通用化程度，能减少企业的备件种类，降低仓储管理的成本。
