机械基础零件结构建模设计参考

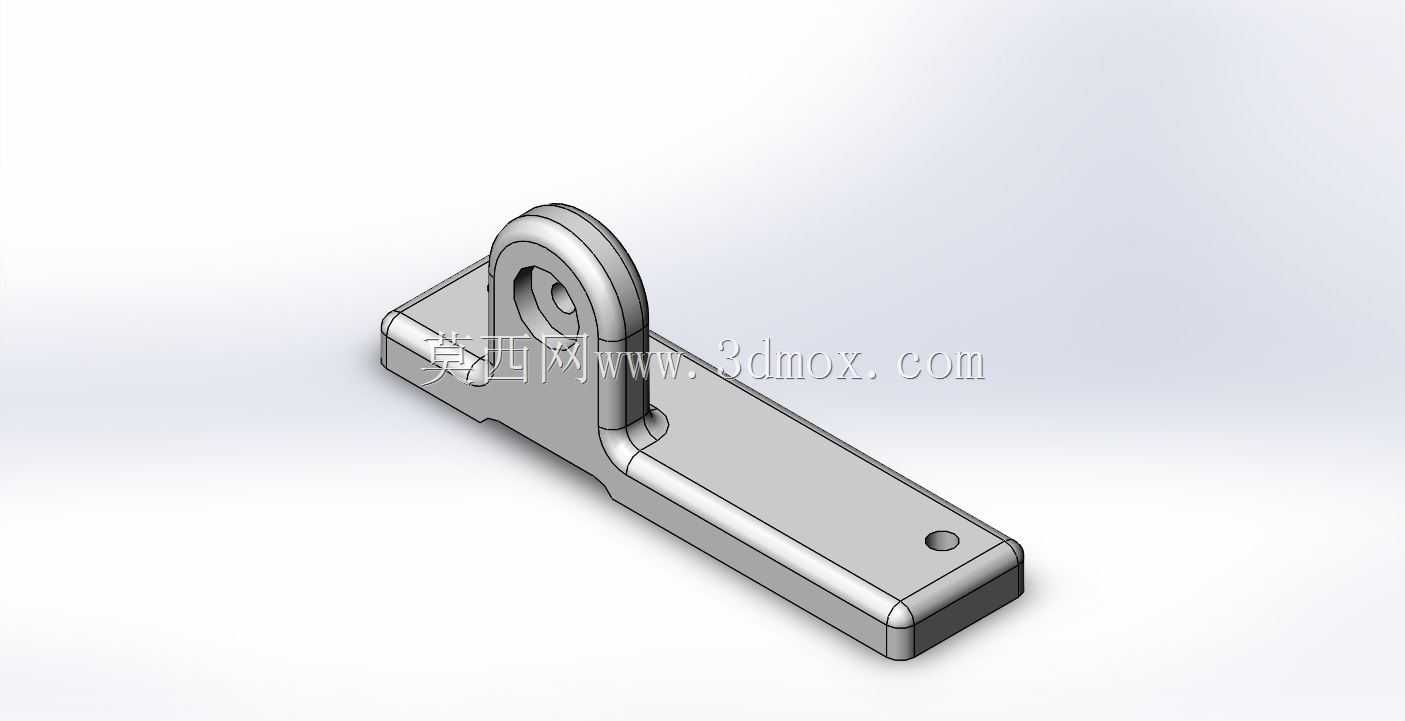

　　在常规机械装备的整机搭建过程中，基础零件是构成整套设备功能链路的最小单元，小到台式工装夹具的定位块、手动操作机构的连接销轴，大到输送线机架的连接角件、非标设备的安装支座，都离不开这类基础零件的支撑，这类零件的建模精度直接决定了后续装配环节的干涉风险，也会影响设备长期运行的结构稳定性。很多刚接触结构设计的从业者容易忽略基础零件的建模逻辑，往往只绘制出大致外形就进入装配环节，等到实际生产打样时才发现安装孔位偏差、配合面公差预留不足、相邻零件运动空间冲突等问题，反而拉长了整体项目的交付周期。做这类基础零件的三维建模时，首先要锚定零件在整机中的安装边界，先明确零件和相邻构件的配合关系：如果是起定位作用的零件，需要先确定定位基准面的位置，

　　保证和相邻零件的贴合面平面度符合装配要求，定位销孔的位置要和配套的销钉规格匹配，预留合理的配合公差；如果是起传动连接作用的零件，要先梳理动力传递的路径，确认受力方向，在应力集中的转角位置做合理的圆角过渡，避免长期受交变载荷出现断裂失效。从实际应用场景来看，这类基础零件几乎覆盖了所有机械制造领域，小到桌面级3D打印机的安装滑块、小型工装的压紧块，大到自动化生产线的机架连接座、输送设备的支撑脚，都属于这类基础零件的应用范畴，不同场景下的零件设计侧重点也有区别：用于轻载手动操作场景的零件，可以在保证结构强度的前提下适当优化壁厚，减少材料浪费；用于重载连续运行场景的零件，要重点校核受力薄弱位置的结构强度，必要时增加加强筋结构，

　　避免运行过程中出现变形。建模过程中要优先确定零件的安装基准，所有尺寸标注都要从统一的基准面出发，避免出现多基准导致的尺寸链累积误差，比如带安装孔的板类零件，要先确定主安装面作为第一基准，再以两个互相垂直的边作为第二、第三基准，所有孔位的位置尺寸都从这三个基准出发标注，这样后续加工时操作人员能快速找正，减少装夹找正的时间。对于有配合要求的轴类或者孔类特征，要明确配合的公差等级，比如和滚动轴承配合的轴径要按照基孔制的要求选取合适的过盈量，和滑动衬套配合的位置要预留合理的间隙保证运动顺畅，不能所有特征都按照自由公差来设计。很多新手建模时容易忽略零件的安装操作空间，比如设计内六角螺丝的安装孔时，没有预留扳手的操作空间，

　　导致实际装配时螺丝无法拧紧；设计需要后期维护拆卸的零件时，没有预留拆卸的操作间隙，导致后期维护时必须拆掉周边大量零件才能完成更换，这些细节都要在建模阶段提前考虑。另外还要考虑零件的加工工艺性，比如零件上的盲孔深度不能超过刀具的常规加工长径比，转角位置的内圆角要和常用铣刀的规格匹配，避免出现无法加工的特征；如果是采用钣金工艺制作的零件，要预留合理的折弯余量，折弯位置要避开孔位，防止折弯时孔位出现拉裂变形。这类基础零件虽然结构不复杂，但是是所有复杂机械设备的构成基础，把这类零件的建模逻辑摸透，后续做复杂装配体设计时才能减少不必要的错误，提升整体设计的可靠性和可加工性。建模时还要注意零件的外形尺寸要和整机的预留安装空间匹配，比如安装在设备机架内部的零件，要确认周边的管线、运动构件的运行轨迹，保证零件安装后不会和运动部件发生碰撞，也不会遮挡管线的布置路径；如果是外露的操作类零件，还要考虑操作人员的操作便利性，操作手柄的位置要在人手可及的舒适范围内，操作力的大小要符合人机工程学的要求，避免长期操作出现疲劳。
