塑料玩具轮胎八腔注塑模具结构

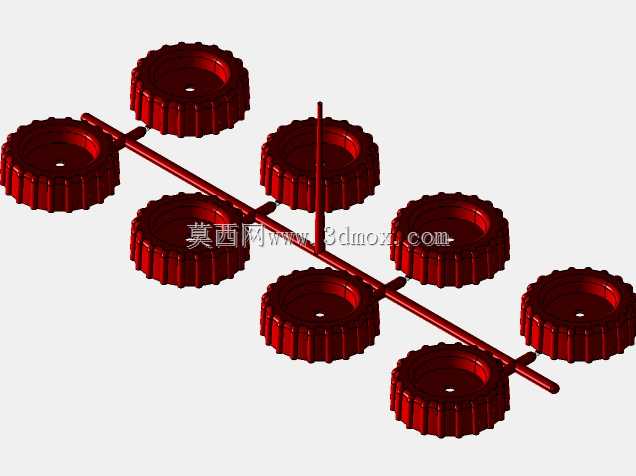

　　这套八腔布局的塑料玩具轮胎成型模具，主要面向小尺寸塑胶玩具车轮的批量注塑生产场景，在玩具制造行业的塑胶配件生产环节应用广泛，适配卧式注塑机的安装规格，能够单次成型完成八件玩具轮胎制品的注塑加工，相比单腔或四腔模具，生产效率提升明显，同时能更好控制单件制品的成型料耗与成型周期稳定性。从结构布局来看，模具采用平衡式流道设计，主流道从注塑机射嘴对接位置延伸后，通过对称分支的分流道将熔融塑胶均匀输送到八个模腔位置，分流道的截面采用梯形设计，既可以减少塑胶在流道内的热量损失，也能在开模后方便流道凝料的脱出，避免流道残留影响后续连续生产。每个模腔对应成型一件带防滑齿纹的玩具轮胎，轮胎外圈的齿形结构直接在型腔侧壁加工成型，

　　齿形的拔模角度经过反复校核，既保证成型后轮胎外表面的纹路清晰，也能避免开模顶出时齿位出现粘模、拉花的问题。模具的顶出结构采用顶针配合流道拉料杆的组合设计，开模后拉料杆先将主流道凝料从浇口套中拉出，随后顶针作用在轮胎制品的内圈平面位置，将八个制品连同流道凝料一同顶出，顶出力的分布经过平衡计算，避免顶出过程中制品出现变形、顶白的缺陷。从安装边界来看，模具的整体长宽尺寸适配常用120吨锁模力的卧式注塑机拉杆间距，模厚范围符合设备的容模厚度要求，定位圈尺寸与注塑机定模板定位孔精准匹配，浇口套的球面半径与射嘴头尺寸适配，安装时无需额外加装过渡配件即可完成上机调试。在冷却系统设计上，定模与动模侧都布置了循环冷却水路，水路围绕八个模腔呈环形排布，

　　保证每个模腔的冷却速率均匀，避免不同模腔成型的轮胎制品出现收缩率不一致、尺寸偏差超差的问题，冷却水路的接头采用标准规格，适配车间常规的冷却水输送管路。这套模具成型的玩具轮胎，内圈预留了与玩具车轴配合的中心孔，中心孔的尺寸精度控制在合理公差范围内，能够直接与玩具底盘的车轴完成压装配合，不需要额外的二次加工工序，轮胎外圈的防滑齿纹不仅还原了真实轮胎的外观特征，也能提升玩具车轮在接触面的抓附力，减少玩具行驶过程中的打滑现象。在设计过程中，针对小尺寸塑胶件容易出现的填充不足、飞边、气泡等成型缺陷，对浇口的尺寸和位置做了优化，浇口采用点浇口形式，开模时浇口能自动与制品分离，不需要人工修剪浇口，减少后续工序的人工成本，

　　点浇口的位置设置在轮胎内圈的非外观面，不会在轮胎外表面留下浇口痕迹，保证制品的外观质量。流道的长度经过计算，保证从主流道到每个模腔的流道长度一致，让熔融塑胶能在同一时间填充到各个模腔，避免出现部分模腔填充过饱产生飞边、部分模腔填充不足缺胶的问题。模具的导向机构采用导柱导套配合，导柱布置在模具的四个角位，合模时能精准保证定模与动模的对中精度，避免模腔错位导致轮胎制品出现壁厚不均、错边的缺陷，导柱上设置了润滑槽，长期生产时可以定期加注润滑脂，减少导柱导套的磨损，延长模具的使用寿命。排气结构开设在每个模腔的轮胎齿纹末端位置，利用分型面的微小间隙排出模腔内的空气，避免填充时空气无法排出导致制品内部出现气泡、表面出现烧焦痕的问题。这套模具的结构设计充分考虑了小批量玩具生产的换模便捷性，模具的吊装孔、锁模槽都采用标准尺寸，车间日常换模时可以使用通用的吊装工具完成装卸，不需要定制专用的工装配件，日常维护时，模腔部分可以单独拆卸抛光，当出现模腔磨损或者制品需求变更时，只需要更换对应的模腔镶件即可，不需要整体报废模具，降低了生产过程中的模具维护成本。
